班卓接头球阀法兰等管路连接配件集合

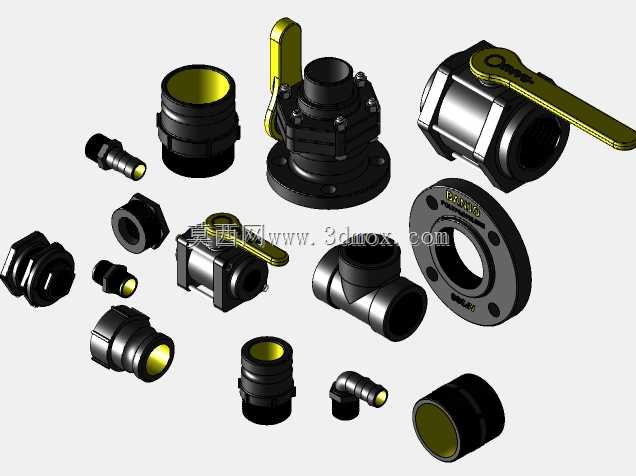

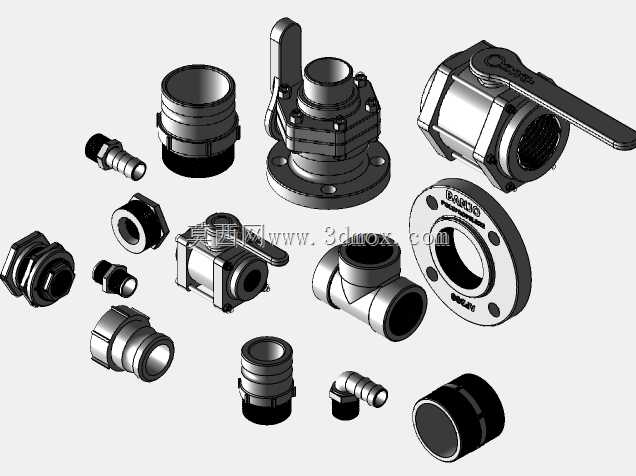

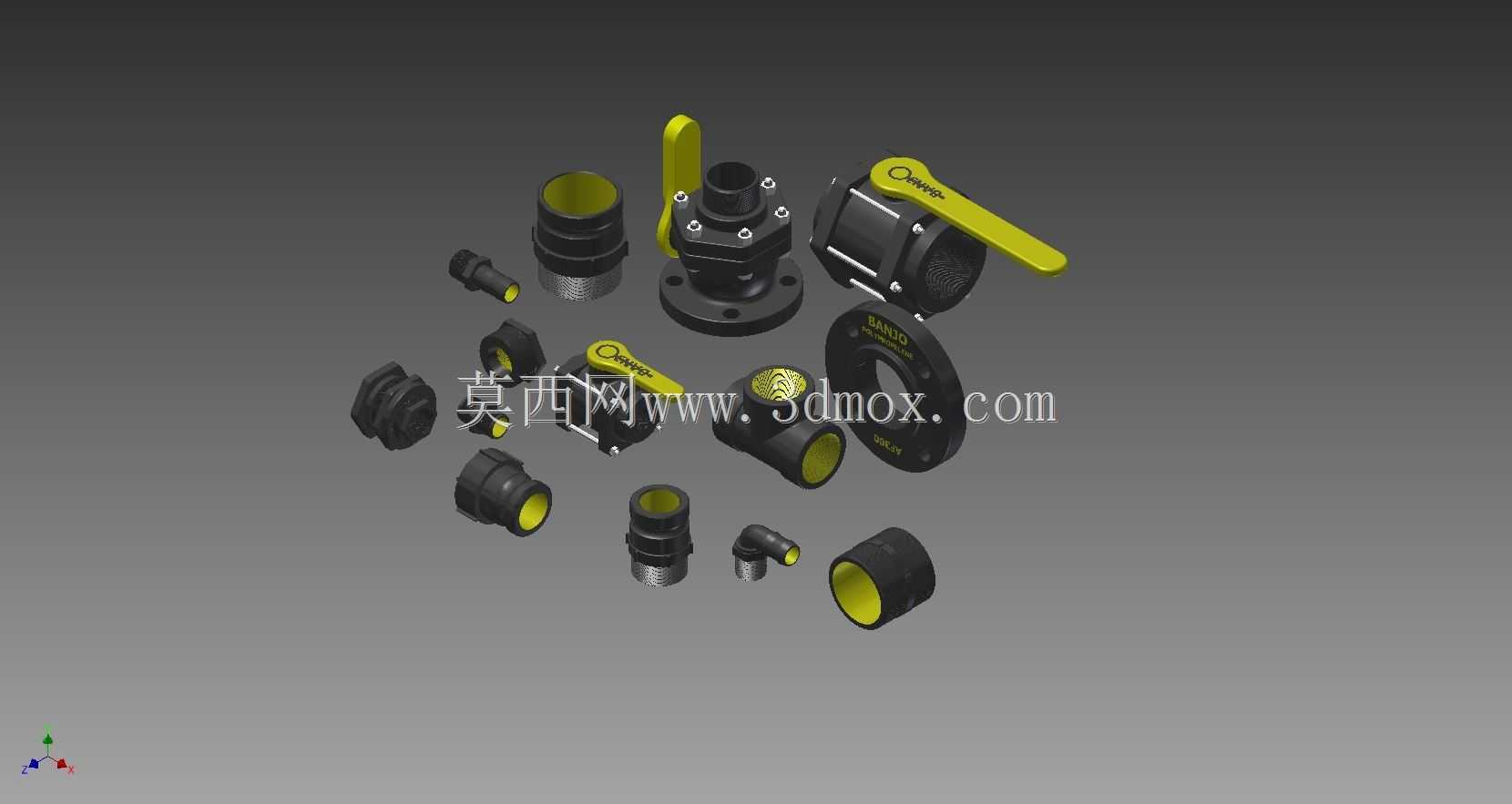

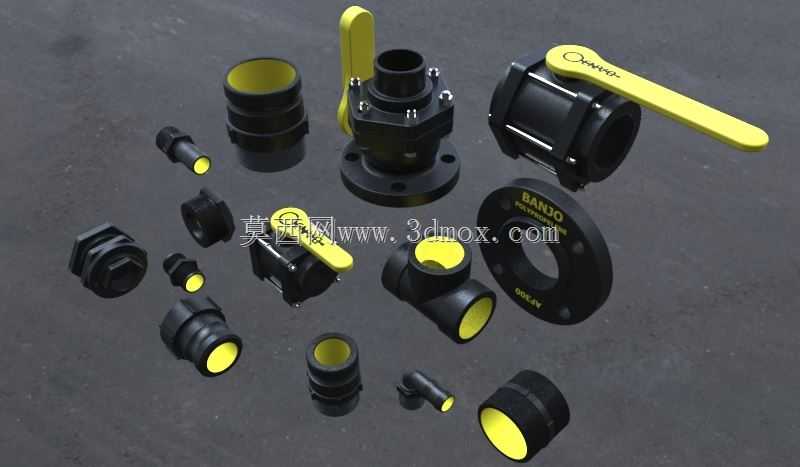

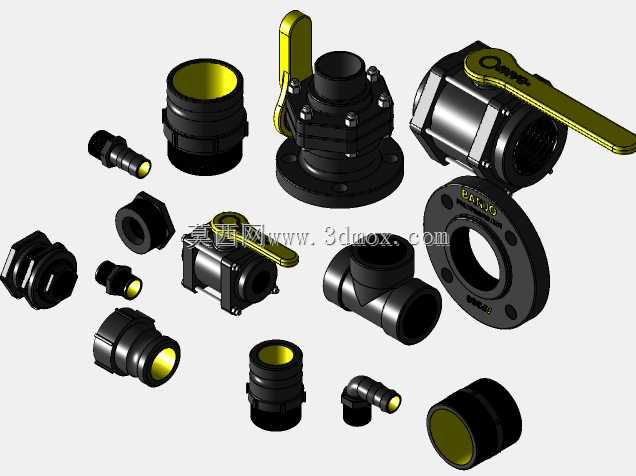

　　这套管路连接配件集合覆盖了流体输送系统中从主干管路接驳、流向控制到终端转接的全场景需求，在工业流体管路、液压动力系统、化工介质输送、农用灌溉管网、工程机械液压回路等场景中都能找到对应的适配位置。日常做管路布局设计时，最头疼的就是不同标准接口的转接匹配问题，这套配件把常用的接口规格都做了整合，从1英寸到3英寸的常规通径都有覆盖，不用再零散找不同供应商的模型做适配校验，能大幅缩短管路系统的前期设计周期。

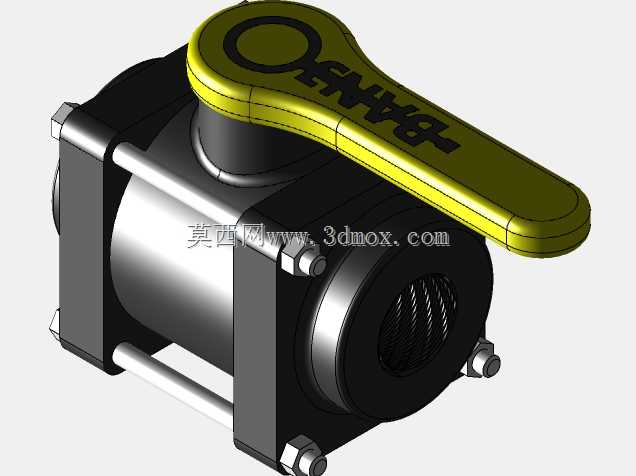

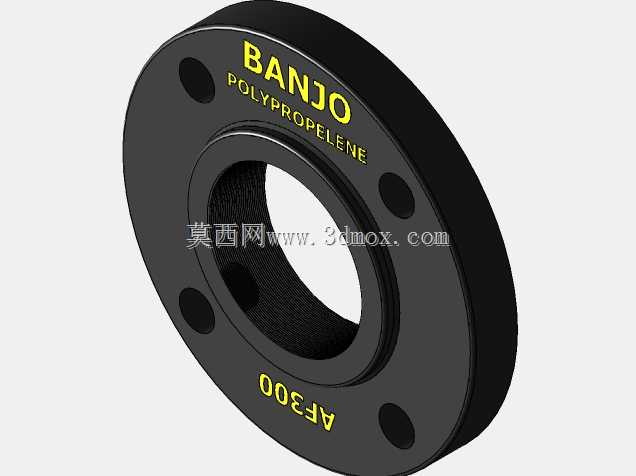

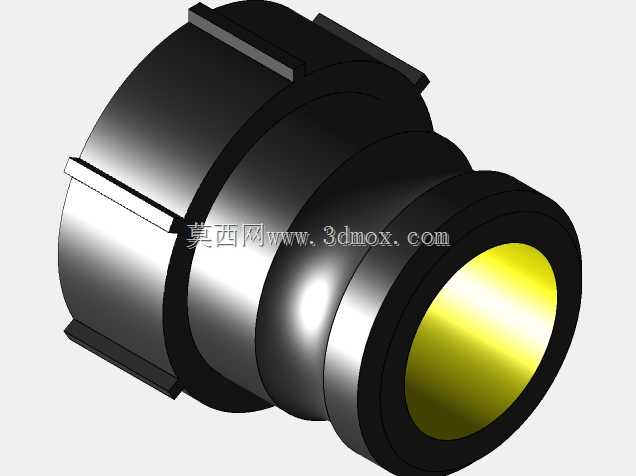

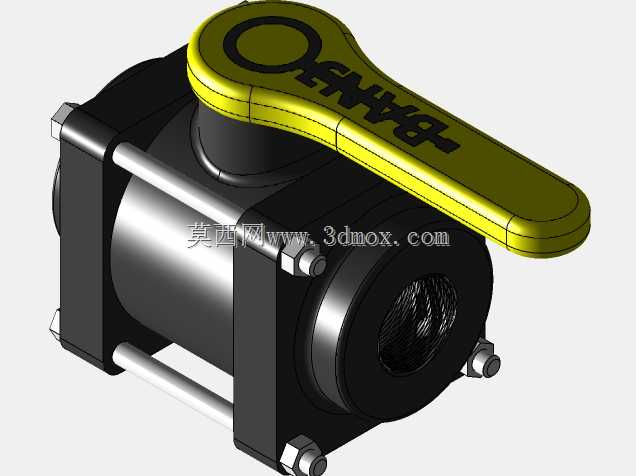

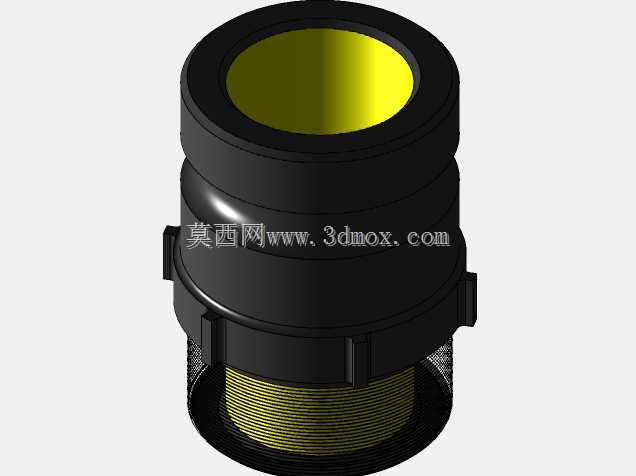

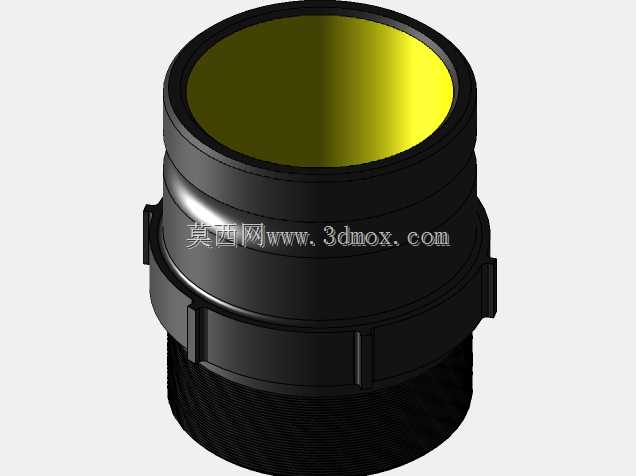

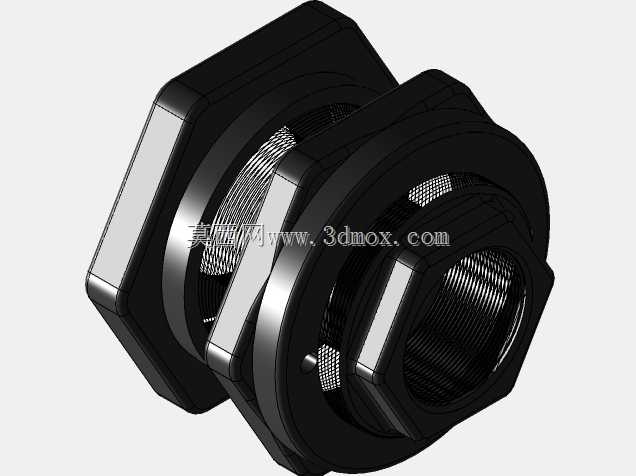

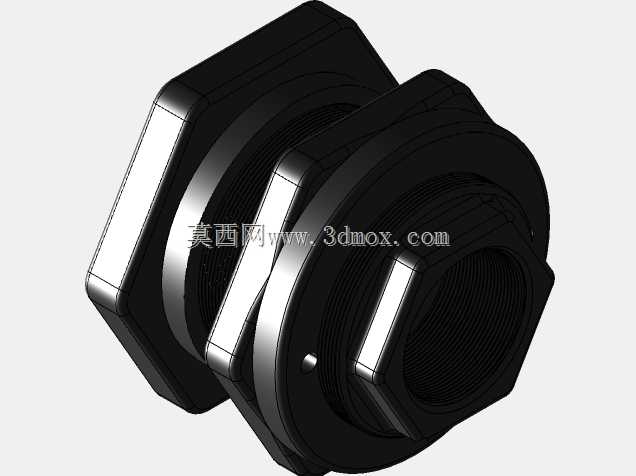

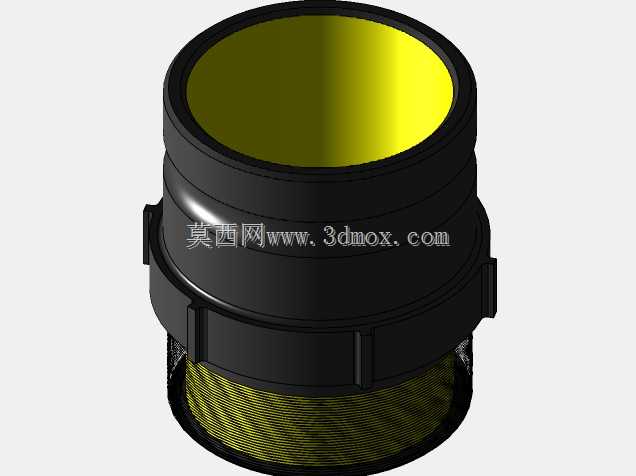

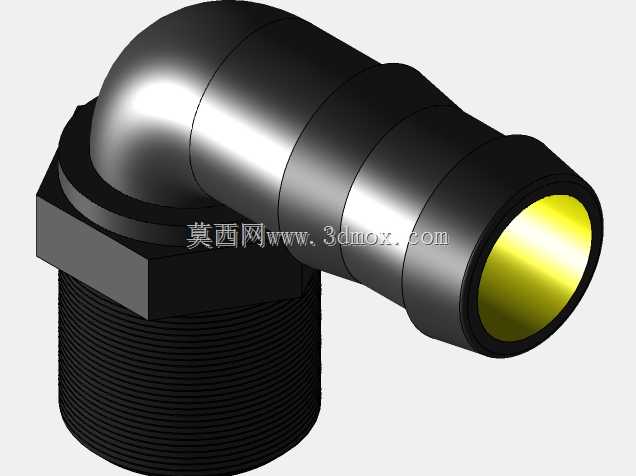

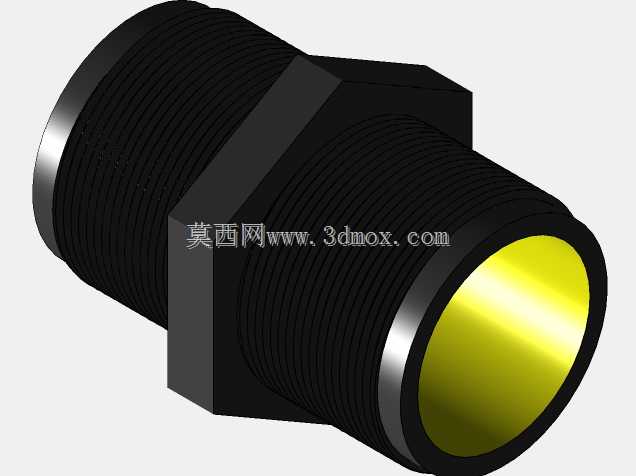

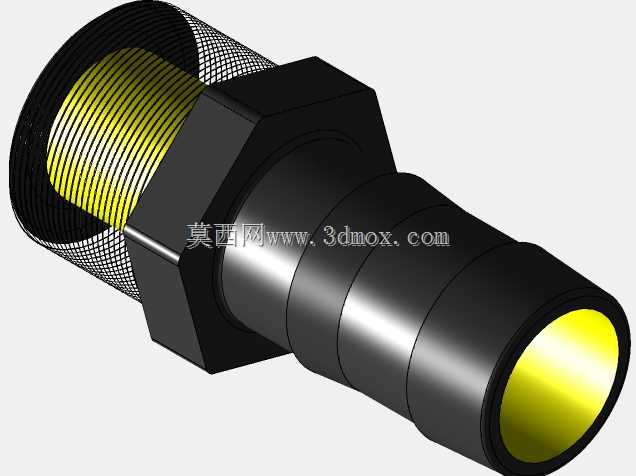

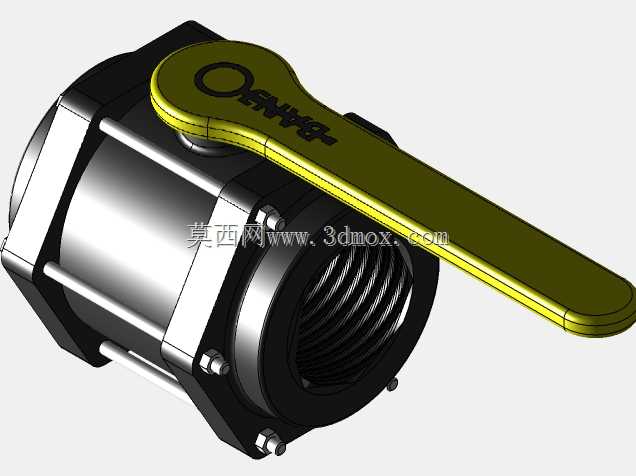

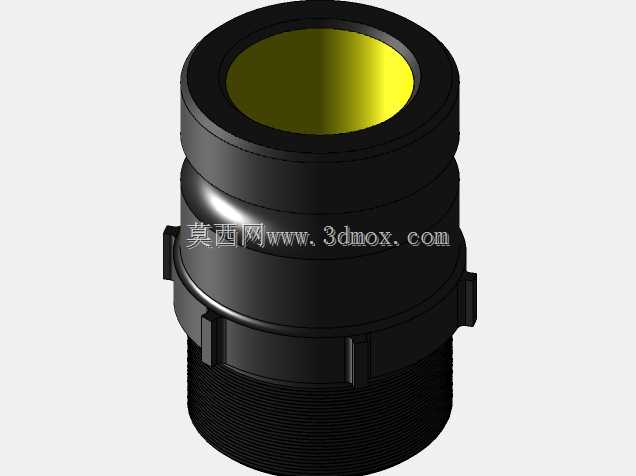

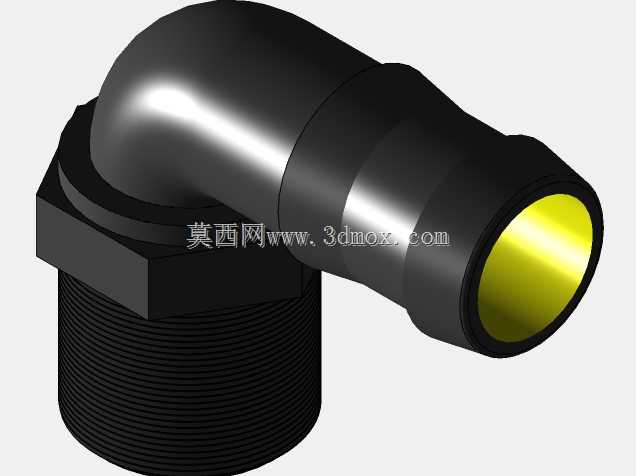

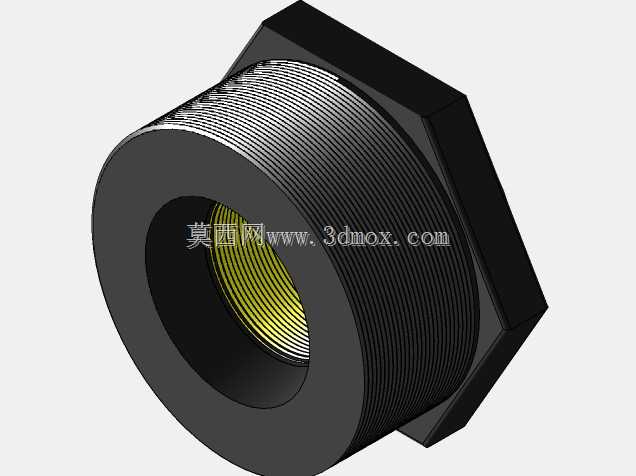

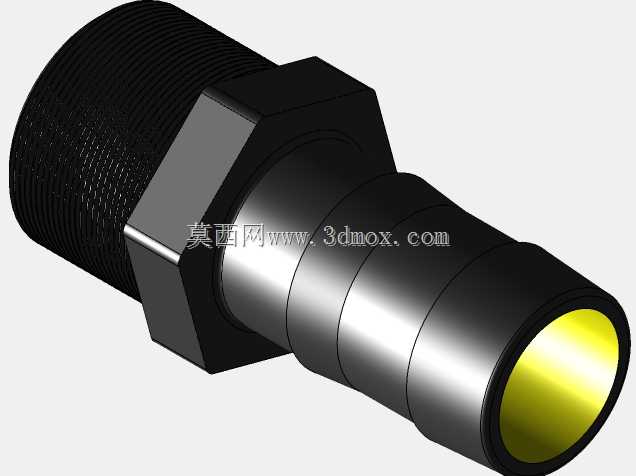

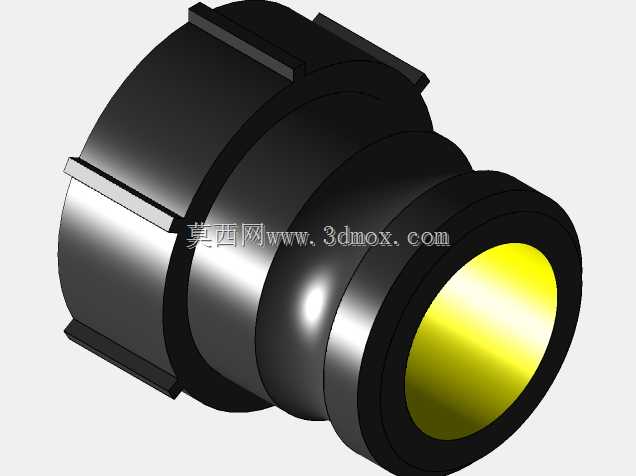

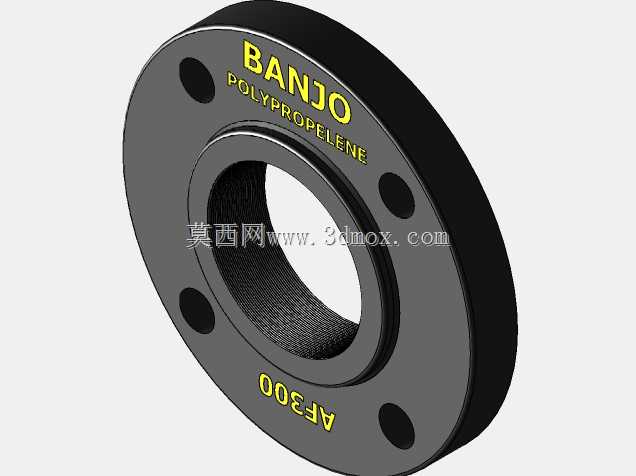

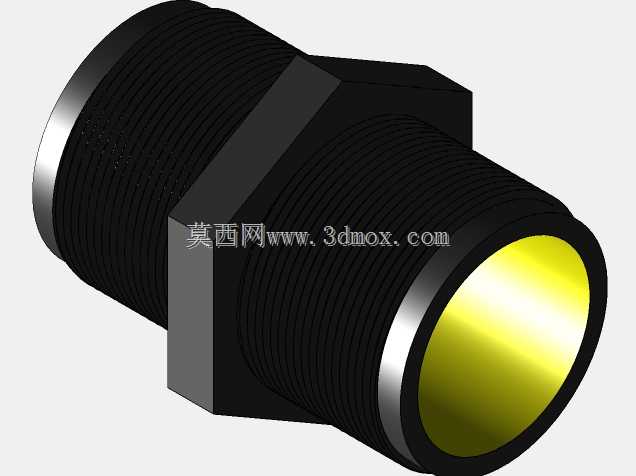

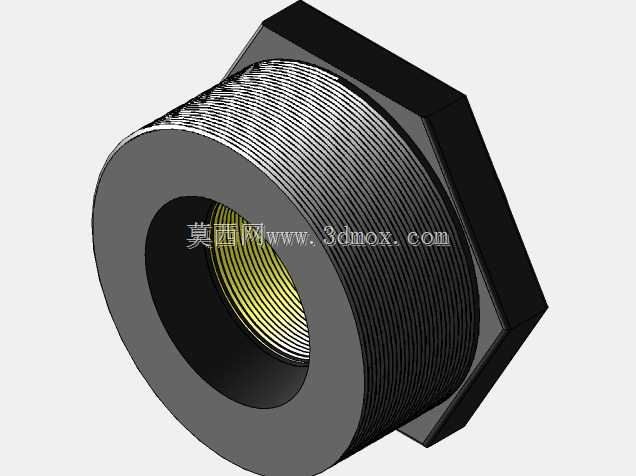

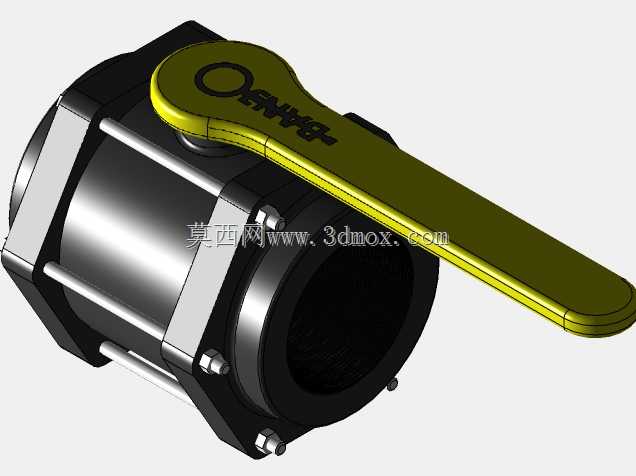

　　从功能特性来看，集合里的球阀采用浮动球结构，手柄操作的启闭角度为90度，全开状态下流道通畅无明显缩径，介质流经时的压力损失小，适合水、液压油、低腐蚀性化工介质等常规流体的通断控制，阀座采用密封面贴合设计，常温工况下的内泄漏量能满足工业管路的密封要求。不同类型的接头适配不同的安装场景：外螺纹接头可直接对接带内螺纹的管路端口，内螺纹接头适配外螺纹的管路输出端，camlok快速接头无需额外工具就能完成管路的快速接驳与拆卸，适合需要频繁拆装维护的管路段，比如临时输送管线、设备检修段的管路连接。软管倒钩接头通过外壁的倒刺结构卡入软管内壁，搭配管箍紧固后能承受常规管路的工作压力，避免软管受压脱落，针对不同的软管走向需求，还配置了90度弯头等异形接头，能在狭小安装空间内完成管路转向，减少管路弯折导致的通径缩小与流阻增大问题。法兰件采用ANSI标准密封面，对接时配合密封垫片能实现可靠的端面密封，适合大通径、高压力等级的主干管路连接，安装时螺栓孔位的同轴度公差控制在合理范围内，现场安装时不用反复扩孔调整。衬套主要用于管路穿过舱壁、设备面板的位置，既能保护管路外壁不被板材开孔的锐边磨损，也能起到密封隔振的作用，避免管路振动传递到舱壁结构产生共振噪音。隔板接头专门用于分隔两个腔体的管路贯通连接，两端分别接驳不同腔体内的管路，中间的密封结构能避免两个腔体的介质串流，在油箱、储液罐、设备舱体的管路穿舱场景中十分常用。

　　做三维建模设计时，这套配件的每一个零件都严格按照实物的安装尺寸做了还原，每个接头的螺纹规格、密封面尺寸、扳手位尺寸都和实物一致，在做管路装配校验时，可以直接调用模型完成干涉检查，不用再担心模型尺寸和实物不符导致现场安装时出现装不上、密封面错位的问题。安装边界方面，不同规格的配件都预留了足够的操作空间：球阀的手柄转动范围内没有多余的结构凸起，现场操作时不会被周边管路挡住；法兰件的螺栓安装位预留了标准扳手的操作空间，紧固螺栓时不用采用特殊工装；快速接头的锁扣按压位置也做了空间预留，戴劳保手套也能顺利完成解锁操作。在做管路系统的三维布局时，可以直接根据现场的安装空间选择对应规格的配件，提前模拟管路的走向、接头的安装位置，提前排查管路与周边设备结构的干涉问题，减少现场安装时的管路改道、配件临时替换的工作量。

　　实际工程应用中，这类管路配件的选型直接影响整个流体系统的可靠性，很多管路泄漏问题都是因为接头选型不匹配、安装尺寸不对导致的，这套整合的配件模型能让设计人员在方案阶段就完成全链路的接口匹配校验，从源头避免不同标准接口混接、密封面不匹配、安装空间不足等常见问题。比如在做工程机械的液压管路设计时，液压泵到控制阀、控制阀到执行元件的管路需要用到不同类型的接头，有硬管对接的螺纹接头，有软管连接的倒钩接头，还有需要穿过设备机架的隔板接头，以及控制支路通断的球阀，这套集合里的配件能覆盖大部分常规液压管路的连接需求，建模时不用逐个绘制零件，直接调用就能完成装配，同时还能通过模型的尺寸数据核算管路的流阻、接头处的压力损失，为泵阀的选型提供准确的参数参考。在化工管路设计中，不同介质的管路需要匹配不同密封材质的接头，这套模型的结构基准准确，后续只需要替换对应密封件的材质参数就能完成不同工况的适配，不用重新调整整体结构尺寸。
