大电流防水垫片式按钮启动开关结构

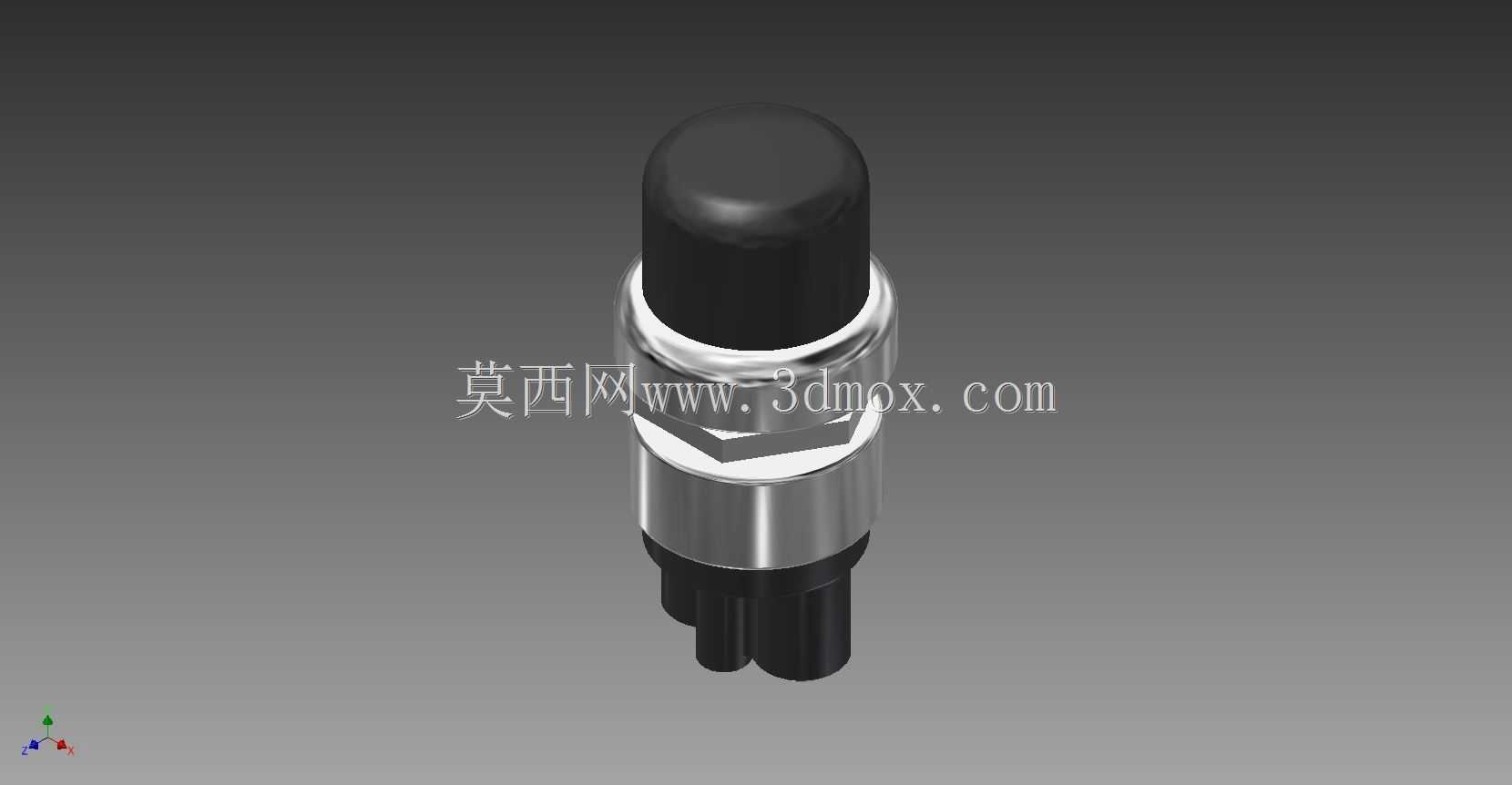

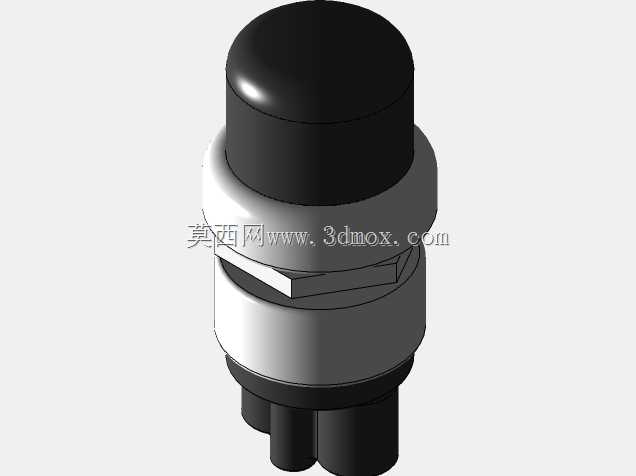

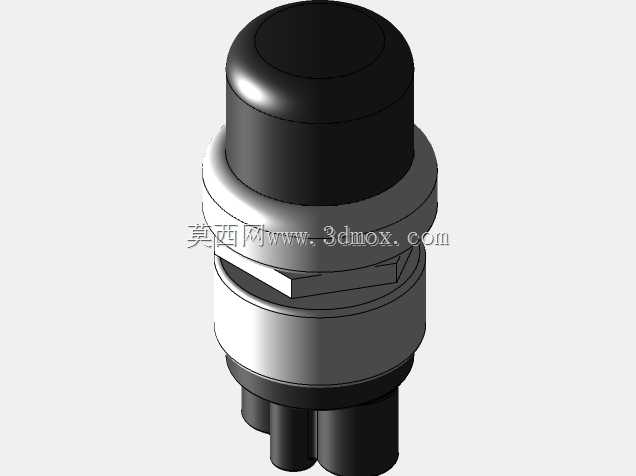

　　这类垫片式按钮开关常被应用在工程车辆、小型发电机组、工业控制柜、户外移动式机电设备的启动回路中，适配12V与24V低压直流供电场景，额定通断能力覆盖60A到40A区间，能够直接承载启动类负载的瞬时冲击电流，无需额外搭配中间继电器扩容，在紧凑安装空间的设备上优势明显。从结构设计来看，开关头部采用圆弧凸面的黑色绝缘操作帽，材质选用耐候性工程塑料，表面做哑光防滑处理，操作人员佩戴劳保手套也能准确按压触发，不会出现打滑脱手的情况；操作帽下方设置金属镀镍锁紧螺纹段，搭配六角锁紧螺母与密封垫片，安装时可根据面板厚度调整锁紧位置，密封垫片能够填充面板与开关本体之间的装配间隙，阻挡户外工况下的雨水、粉尘进入设备内部，

　　防护等级满足户外露天设备的使用要求。开关本体的中段为六角拧动结构，尺寸适配常规开口扳手，现场装配时不需要专用工装，用普通扳手即可完成锁紧固定，装配效率较高；下部为插片式接线端，两个接线插片平行排布，适配行业通用的6.3mm规格冷压端子，接线时不需要焊接，将压接好导线的端子直接插入即可完成电气连接，后期维护更换时拔插操作便捷，适合现场快速检修作业。从安装边界来看，这类开关的面板开孔直径为标准16mm规格，是行业内通用的安装尺寸，能够直接替换同规格的其他品牌按钮开关，不需要重新对设备面板进行扩孔或补孔加工，设备改型时的适配成本极低；开关本体在面板后方的伸出长度控制在合理范围，不会占用控制柜内部过多的走线空间，

　　即使是内部布线密集的小型控制盒，也能顺利完成装配，不会和内部的导线、其他电气元件产生干涉。功能特性上，这类开关采用自复位结构，按压时触点闭合导通回路，松开操作帽后内部弹簧自动带动触点复位断开，避免操作人员长时间按压导致启动回路持续通电烧毁启动电机；内部触点采用银合金材质，接触电阻低，大电流通断时不易产生拉弧烧蚀，能够承受上千次的启动通断循环，使用寿命满足移动工业设备的使用频次要求。设计过程中，建模时需要重点关注几个配合公差：一是螺纹段与锁紧螺母的配合公差，要保证螺母拧动顺畅无卡滞，同时锁紧后不会出现松脱，需要在螺纹处预留合适的镀层厚度余量；二是操作帽与本体之间的滑动配合间隙，间隙过小会导致按压卡滞，间隙过大则会降低防护性能，

　　需要根据所选塑料材质的成型收缩率调整配合尺寸；三是接线插片的位置度公差，要保证冷压端子能够顺利插入，不会出现插片偏斜导致的接线困难问题。在实际选型应用中，这类开关不适合用于持续通电的主回路控制，仅用于短时通电的启动触发回路，选型时需要核对负载的瞬时峰值电流，确保开关的触点承载能力大于负载峰值，避免触点粘连失效；户外使用时要确保安装面板的平面度满足要求，若面板存在局部凹陷，需要额外加装加厚密封垫片，保证密封面完全贴合，防止渗水导致内部短路。从三维建模的角度来看，这类开关的结构虽然不复杂，但细节处的倒角、让位槽、防滑纹理都需要准确还原，尤其是六角部位的对边尺寸、螺纹的公称直径与螺距、接线插片的厚度与间距，这些尺寸直接影响后续装配干涉检查的准确性，如果建模时尺寸偏差过大，在做整机虚拟装配时会出现开关无法装入面板、接线端子无法匹配的问题，导致后续生成的工程图纸出现尺寸错误，直接影响生产装配环节。
