面板安装式Murphy高压压力开关表

　　在石油钻采井口压力联锁、重型液压泵站超压保护、工业锅炉蒸汽压力管控这类高温高压工况的自控回路里，这类带开关输出的压力检测表是现场少有的能同时兼顾直读压力值与硬接点联锁的检测元件，不需要额外加装压力变送器配合二次继电器，就能直接在压力到达设定阈值时通断控制回路，省去了中间信号转换的环节，在强电磁干扰的工业现场可靠性比纯电子类压力检测器件高不少。

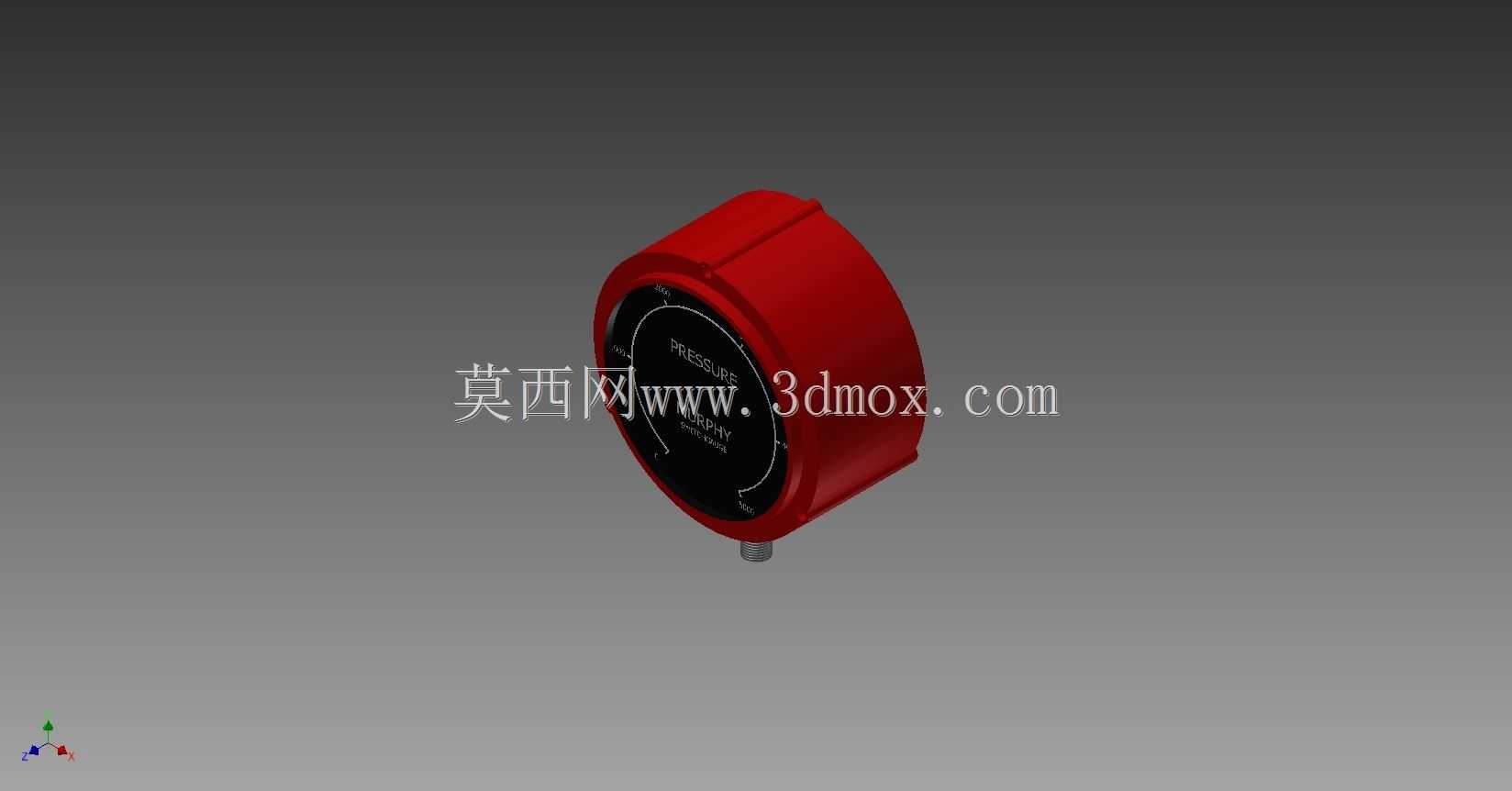

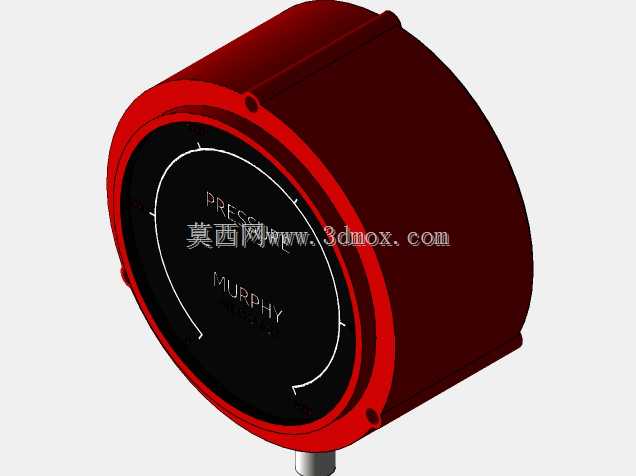

　　从结构设计逻辑来看，这款表采用圆形红漆金属壳体，壳体做了加厚卷边处理，一方面是抵御现场的磕碰冲击，另一方面厚重的壳体也能隔绝部分外界温度传导，降低介质高温对内部弹性元件精度的影响，壳体正面的刻度盘做了密封压圈处理，能阻挡现场的油污、水汽进入表盘内部，避免刻度模糊或者内部机构锈蚀。底部的压力引压接口采用标准外螺纹连接，和常规工业压力表的安装接口尺寸保持通用，现场替换原有普通压力表时不需要重新加工引压管接头，降低现场改造的工作量。

　　面板安装的固定方式决定了它的安装边界：需要在控制柜面板上开出对应直径的圆形安装孔，表体从面板正面推入后，通过背部的锁紧卡圈将表体固定在面板上，安装完成后表体正面和控制柜面板齐平，既方便巡检人员在柜外直接读取压力数值，也能避免柜内的油污、粉尘附着在表盘正面。安装时需要注意预留背部的接线空间，引压管从表体底部接入后要做适当的弯曲缓冲，避免设备运行时的振动直接传递到表体接口处，长期振动导致接口疲劳渗漏。

　　功能层面，这款表的核心是内置的弹性压力感应元件搭配微动开关机构，当被测介质压力升高到预先设定的阈值时，弹性元件产生的形变会触发内部的微动开关动作，切断或者接通对应的控制回路，实现超压停机、低压报警这类联锁功能，5000PSI的压力量程覆盖了绝大多数中高压工业液压、流体输送的压力检测范围，高温适配的结构设计让它可以直接安装在介质温度较高的管路上，不需要额外加装过长的散热冷凝管，节省安装空间的同时也减少了压力传递的滞后量。

　　建模过程中需要重点关注几个配合尺寸的准确性：首先是面板安装的卡接槽位置尺寸，这个尺寸直接决定了表体能不能顺利卡入标准控制柜安装孔，锁紧后会不会出现松动；其次是底部引压接口的螺纹规格和伸出长度，要和常用的工业压力表接头尺寸匹配，避免装配时出现干涉；还有正面表盘的刻度标识位置，要和实际产品的刻度范围、开关设定点标识对应，方便后续做装配仿真或者操作培训时的可视化展示。壳体的红色漆面厚度在建模时不需要单独做实体拆分，通过外观材质渲染体现即可，重点要还原壳体的铸造圆角和接缝位置的细节，让模型的真实感更强，用于设备装配仿真时能准确判断安装间隙，避免实际安装时出现表体和柜内其他元件碰撞的问题。

　　这类压力开关表在实际选型时，除了压力量程和安装方式，还要关注内部开关的触点容量，确保能直接驱动对应的控制回路负载，如果负载功率过大就需要加装中间继电器扩容，建模时虽然不需要体现内部触点的细节，但要在背部预留出接线端子的位置，方便后续做整机布线仿真时的走线布置。另外表体的整体重量集中在壳体部分，面板安装时如果控制柜面板厚度较薄，需要在背部加装加强衬板，避免长期使用后面板变形导致表体倾斜，这部分安装边界在做三维布局时也要提前考虑，预留出衬板的安装空间。
