横河ADMAG AXF系列法兰连接电磁流量计

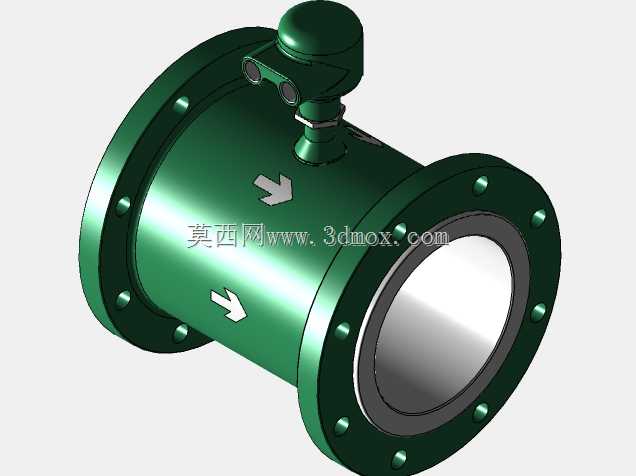

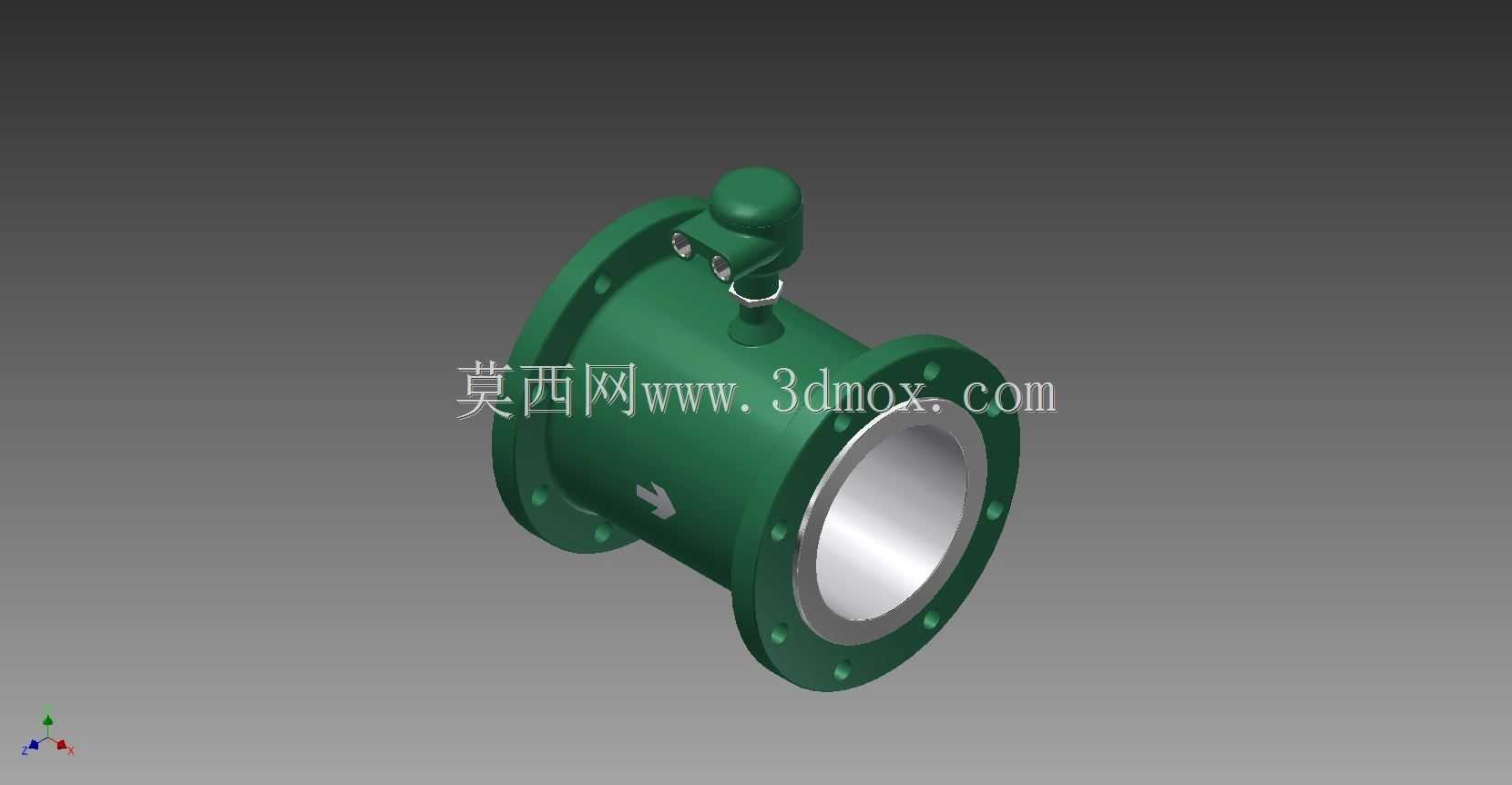

　　在化工、市政给排水、食品医药等涉及导电流体输送的管线系统中，流量参数的精准采集直接决定工艺配比精度、能耗核算准确性以及管线运行的安全冗余，这类工况下，法兰连接式电磁流量计是应用占比极高的计量检测元件。本次呈现的这款适配8英寸公称通径管道的电磁流量计，采用横河ADMAG AXF系列成熟的结构构型，整体为一体式设计，将流量检测管段与信号变送单元集成在同一壳体上，相比分体式结构减少了现场信号线缆的布设工作量，也降低了长距离信号传输带来的干扰风险。从结构设计逻辑来看，这款流量计的测量管段采用直通式无节流件的腔体构型，内部没有任何突出的阻流部件，流体通过时不会产生额外的压损，也不容易滞留介质中的纤维、颗粒类杂质，适配污水、矿浆、

　　腐蚀性酸碱液等含杂质导电流体的计量场景，避免了孔板、涡轮类流量计容易卡堵、磨损快的问题。管段两端的法兰采用标准凸面法兰结构，法兰盘上的螺栓孔按照对应压力等级的管法兰标准均布，安装时可直接与同通径、同压力等级的工艺管道法兰配对，通过螺栓紧固即可完成对接，法兰密封面的平面度、粗糙度均满足工业管道密封要求，搭配对应材质的密封垫片可实现不同压力工况下的无泄漏连接。管段主体的外壳采用碳钢材质做防腐涂覆处理，外观的绿色涂层为工业仪表常用的防腐防护层，可耐受厂区常规的大气腐蚀、轻度飞溅腐蚀，测量管内壁则衬有绝缘耐腐蚀衬里，避免导电流体的电信号被金属管段导通干扰测量精度，同时隔绝腐蚀性介质对金属管体的侵蚀，根据不同介质特性，这类衬里可选用氯丁橡胶、

　　聚四氟乙烯、聚氨酯等不同材质，适配不同温度、腐蚀等级的流体工况。顶部的变送单元壳体采用密封防护结构，接线口设置在壳体侧下方，现场接线完成后可通过密封接头锁紧线缆，满足户外、潮湿车间等场景的防护等级要求，变送单元与测量管段的连接部位做了密封处理，避免水汽、粉尘进入内部影响信号处理电路的稳定性。从安装边界来看，这款流量计安装时需要保证前后直管段长度，通常上游侧预留不小于5倍通径的直管段、下游侧预留不小于3倍通径的直管段，避免弯头、阀门、变径等管件带来的流态紊乱影响测量精度；安装位置可选择水平、垂直或者倾斜管线，但要保证测量管段内始终充满介质，避免半管、空管状态带来的测量误差；如果安装在垂直管线上，优先选择介质自下而上流动的管段，可有效避免介质中杂质沉积在测量管底部，也能保证管内充满度。在功能实现上，这款流量计基于法拉第电磁感应原理工作，导电流体通过测量管段时切割内部励磁线圈产生的磁感线，在两侧的测量电极上产生与流速成正比的感应电势，变送单元将这个微弱的电信号进行放大、滤波、运算处理后，转换为标准的流量信号输出，可对接厂区的DCS、PLC控制系统，实现流量的实时监测、累计计量、超限报警等功能；电极表面可做自清洁处理设计，针对易结垢、易粘附的介质工况，可选用带刮刀清洁或者超声波清洁的电极结构，减少日常维护的工作量。在结构建模过程中，需要重点还原法兰螺栓孔的位置度、测量管段的通径尺寸、变送单元的安装方位以及整体的安装距尺寸，

　　这些参数直接决定模型在管线三维排布设计中的干涉检查准确性，尤其是法兰端面到变送单元顶部的高度尺寸、法兰螺栓孔的分度圆直径，是现场安装时核对安装空间、配对法兰的核心参数；建模时还要注意测量管内部腔体的光滑过渡，还原无节流件的直通结构特征，以及壳体表面的流向标识，这个标识是现场安装时判断介质流向的关键标记，安装反向会导致流量计量方向错误，影响工艺数据的准确性。这类一体式电磁流量计相比分体式产品，更适合安装空间充足、环境振动较小的管段，如果是高温介质、强振动管段或者安装位置操作不便的场景，才会考虑分体式结构将变送单元安装在便于操作维护的位置；这款8英寸通径的规格，适配的管线流量范围覆盖常规工业给排水、工艺介质输送的常用流量区间，可根据实际介质的电导率、温度、压力参数调整衬里、电极的材质选型，满足不同行业的工况需求。
