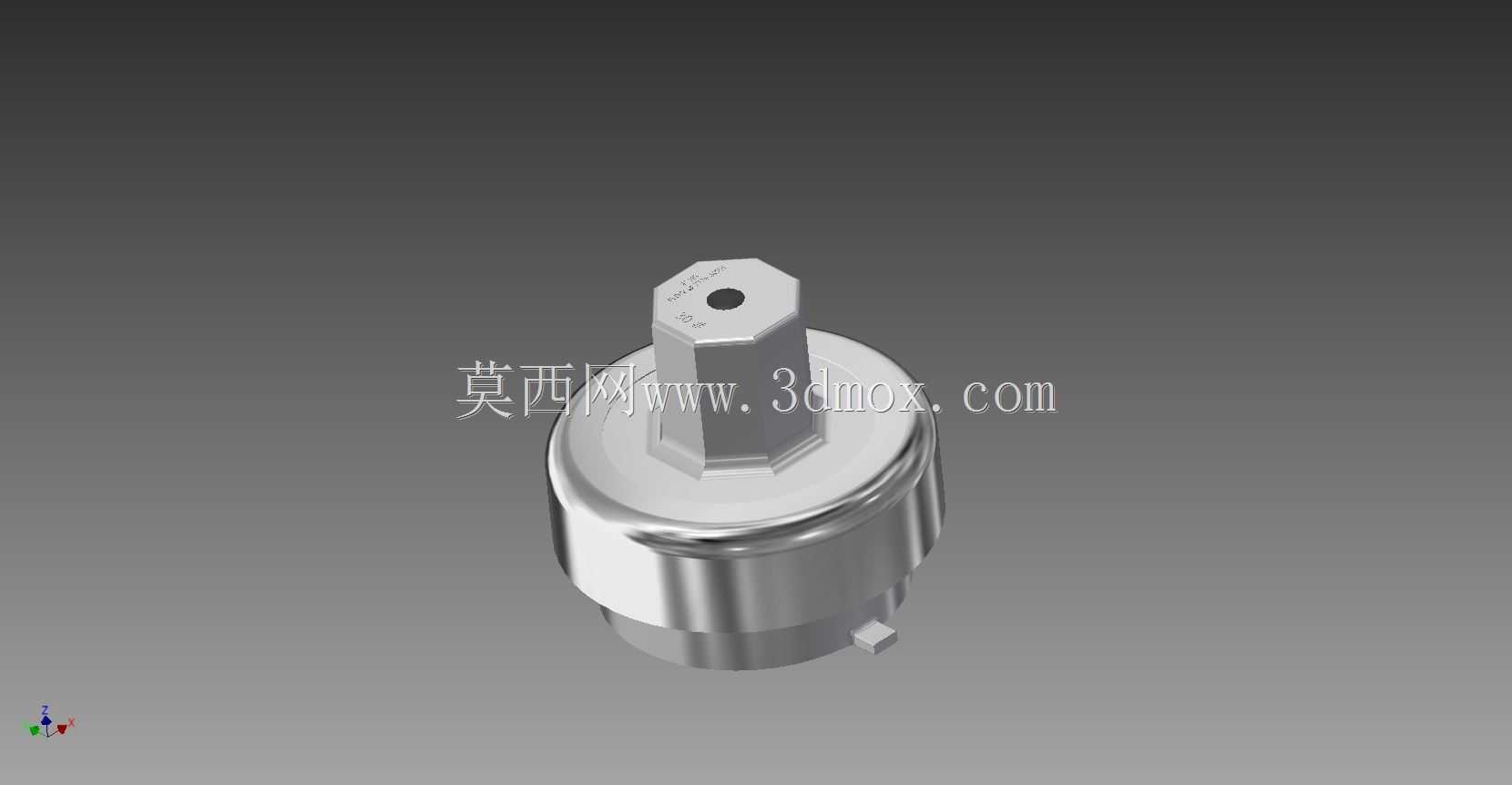

3英寸NPT内螺纹Girard泄压通风装置

　　在工业管路系统、承压储运设备的设计选型过程中，压力平衡类配件的选型往往直接决定整套系统的运行稳定性，这款带3英寸NPT内螺纹连接结构的Girard泄压通风装置，就是针对密闭腔体压力动态平衡需求开发的专用配件。从实际应用场景来看，这类泄压通风件常被用在常压或低压承压的储液罐体、管路末端、密闭设备舱体上，比如工业流体输送管线的高点排气位置、车载储运罐的呼吸口位置、户外密闭电气柜的压力平衡口位置，都能见到同结构类型配件的身影，其核心作用是在腔体内部压力出现异常波动时，快速导通内外气流通道，避免腔体因持续正压出现密封失效、结构鼓胀变形，或是因负压抽瘪出现结构损坏，同时在正常工况下也能实现微量的气体流通，平衡腔体内外的温变压差。

　　从功能特性上看，这款泄压通风装置采用直通式的气流通道设计，上部的六角结构是专门为安装紧固设计的施力位，匹配标准开口扳手即可完成拧紧作业，不需要定制专用工装，现场安装的适配性很强。下部的3英寸NPT内螺纹是美制一般密封管螺纹，这类螺纹本身自带密封锥度，安装时配合对应的密封生料带或是管螺纹密封胶，就能实现可靠的管路密封，不需要额外加装密封垫片，减少了安装环节的零件数量，也降低了密封失效的风险。装置上部的中心小孔是气流的导通口，孔径经过匹配计算，既可以保证泄压时的气流通量满足压力泄放速率要求，又能避免开孔过大导致外界的粉尘、大颗粒杂质直接进入腔体内部，在常规户外工况下可以起到基础的防护作用。

　　从设计思路层面拆解，这款配件的整体结构采用了一体化的金属成型思路，主体外壳为回转体结构，上部的六角柱体和下部的螺纹连接段、中部的密封承压台肩为同轴设计，在三维建模过程中，优先通过回转特征构建主体的基础轮廓，再对上部的六角结构进行拉伸切除成型，最后对中心泄压孔、边角的倒角过渡特征进行细化处理。所有的边角位置都设计了R0.5-R1的圆角过渡，一方面是为了避免金属机加工过程中出现尖锐的毛刺飞边，减少安装过程中划伤操作人员的风险，另一方面也可以降低结构的应力集中系数，在承压状态下避免边角位置出现应力开裂的问题。中部的环形凸台是安装时的限位结构，当螺纹拧紧到对应位置时，凸台端面会和对接管路的端面贴合，起到轴向定位的作用，保证螺纹的拧入深度处于合理区间，避免拧入过深导致螺纹损伤，或是拧入深度不足导致密封失效。

　　从安装边界和尺寸配合的角度来看，这款配件的最大外圆直径要小于3英寸NPT内螺纹对应的对接外螺纹的外接圆尺寸，安装时所需要的扳手空间按照上部六角结构的对边尺寸预留，一般在六角结构周边预留不小于10mm的扳手活动空间即可满足安装作业需求。装置的轴向总长度较短，属于紧凑型的安装结构，不需要在安装位置预留过大的轴向空间，对于安装空间局促的管路高点、设备舱壁位置非常友好。在进行配套结构设计时，对接的外螺纹需要符合NPT3英寸的螺纹标准，螺纹的有效拧入长度要和这款配件的内螺纹深度匹配，对接端面的平面度要控制在0.1mm以内，保证安装后凸台端面和对接端面可以紧密贴合，避免出现偏斜导致的密封泄漏问题。需要注意的是，这类泄压通风装置属于常压微压泄压配件，不能替代高压系统的安全阀使用，其适用的压力区间一般在几千帕的微压范围，选型时需要根据腔体的实际承压阈值匹配对应的泄压通量，避免出现泄压不及时的问题。在三维建模的装配验证环节，需要重点检查六角结构的扳手空间是否充足，螺纹配合的干涉情况，以及装置安装后和周边其他管路、结构件的安全距离，避免运行过程中出现磕碰损伤。
