三英寸法兰式压力真空通风阀结构

　　在工业气动管路、真空系统、低压通风回路的搭建过程中，压力/真空通风口是保障系统压力平衡、避免腔体出现超压或负压失稳的核心配套部件，这款三英寸法兰连接的通风结构，主要适配公称通径3英寸的管路对接场景，可在系统内部压力超出设定阈值时自动开启泄压，或是在内部形成过高真空度时导通外部气流，维持腔体内部压力始终处于安全工作区间，避免密封腔体因压差过大出现结构变形、密封失效甚至管路爆裂的故障。从实际应用场景来看，这类通风部件常被用在小型真空储罐、气动控制回路的缓冲腔体、低压通风除尘系统的支管端、实验室真空试验装置的压力平衡端口，部分有密闭空间压力调节需求的工业设备舱体也会选用同规格结构做压力防护。

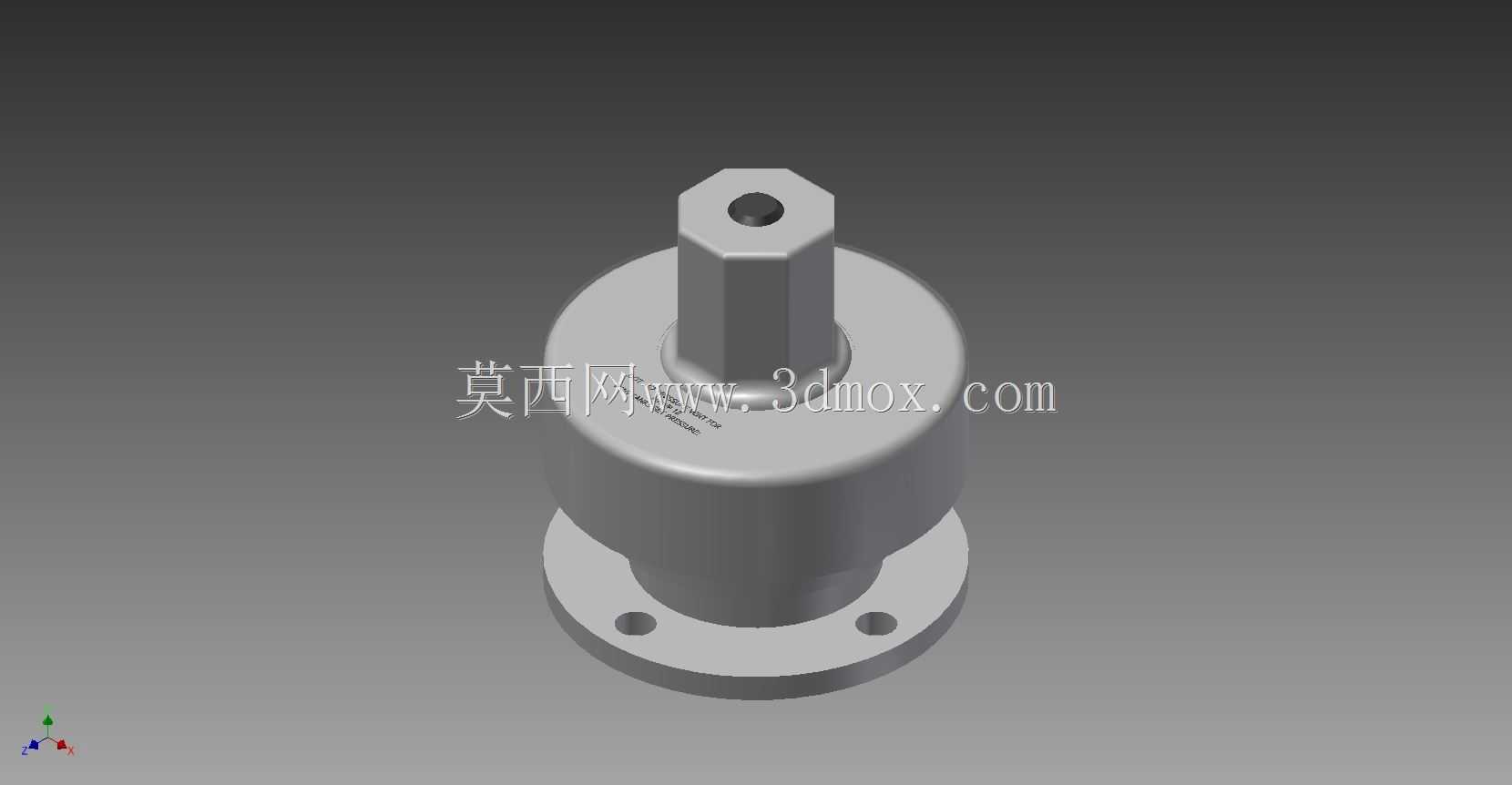

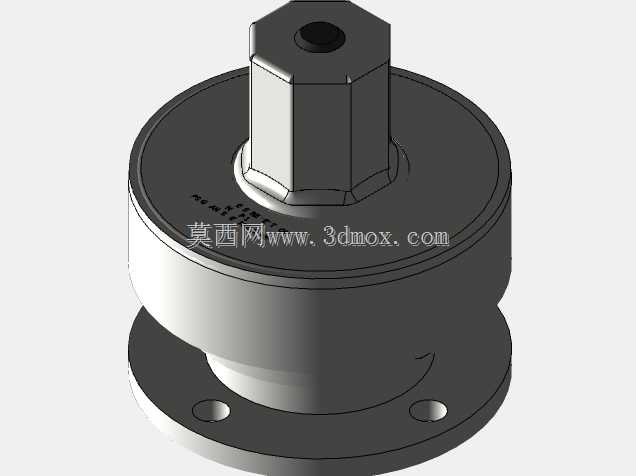

　　从结构设计逻辑来看，这款产品采用法兰作为主连接结构，法兰盘上预留两个对称分布的安装孔，可通过螺栓直接与管路端部的配对法兰完成紧固，安装时只需在两个法兰结合面加装适配的密封垫片，拧紧螺栓即可保证连接位置的密封性能，相比螺纹连接的同规格通风口，法兰连接的结构抗振动性能更强，在有持续管路振动的设备场景下，不会出现螺纹松动导致的密封失效问题，后期维护拆卸也无需转动整段管路，拆装效率更高。产品主体采用阶梯式圆柱腔体结构，下部与法兰衔接的位置做了圆弧过渡处理，可降低气流通过时的局部阻力，减少气流扰动产生的风噪，同时避免应力集中导致的结构疲劳损坏。上部的调节端采用外六角结构，可通过标准扳手直接拧动，完成开启压力的校准调整，无需定制专用工装，现场调试的便利性更强。

　　从安装边界尺寸来看，这款通风口的法兰盘外径适配3英寸公称通径的法兰标准，安装孔的孔距匹配对应压力等级的法兰孔位规范，安装时需要在法兰对接面预留至少15mm的操作空间用于螺栓紧固，产品整体轴向高度不超过同通径手动球阀的安装尺寸，不会在管路外侧占用过多的安装空间，可适配空间紧凑的阀组集成安装场景。产品内部的阀芯采用直动式启闭结构，气流沿轴向直通，没有过多的弯折流道，压力响应速度快，当系统内部压力达到设定值时，阀芯可在毫秒级完成开启动作，快速释放多余压力，当压力回落至安全区间后，阀芯在复位弹簧的作用下自动回位密封，无需额外的电气控制或人工干预，可实现无人值守的自动压力防护。

　　在建模细节处理上，这款结构完整还原了产品的所有装配特征，法兰盘上的安装孔做了倒角处理，避免安装时螺栓刮伤孔壁，上部六角调节端的棱角做了小圆弧倒钝，符合实际机加工的工艺要求，不会出现建模中常见的尖锐棱角不符合加工常识的问题。腔体的内外壁同轴度公差在建模时做了合理约束，可直接导出工程图用于生产加工参考，各零件之间的装配间隙符合机械设计的公差配合规范，虚拟装配时不会出现干涉问题，可直接用于管路系统的虚拟装配仿真，验证整体阀组的布局合理性。针对不同的使用场景，这款结构的核心密封件可根据流通介质的特性更换适配材质，若用于普通空气通风场景可选用丁腈橡胶密封，若用于有弱腐蚀性气体的场景可更换氟橡胶密封件，结构本身的通用化程度较高，可覆盖多数低压通风、压力平衡的使用需求。
