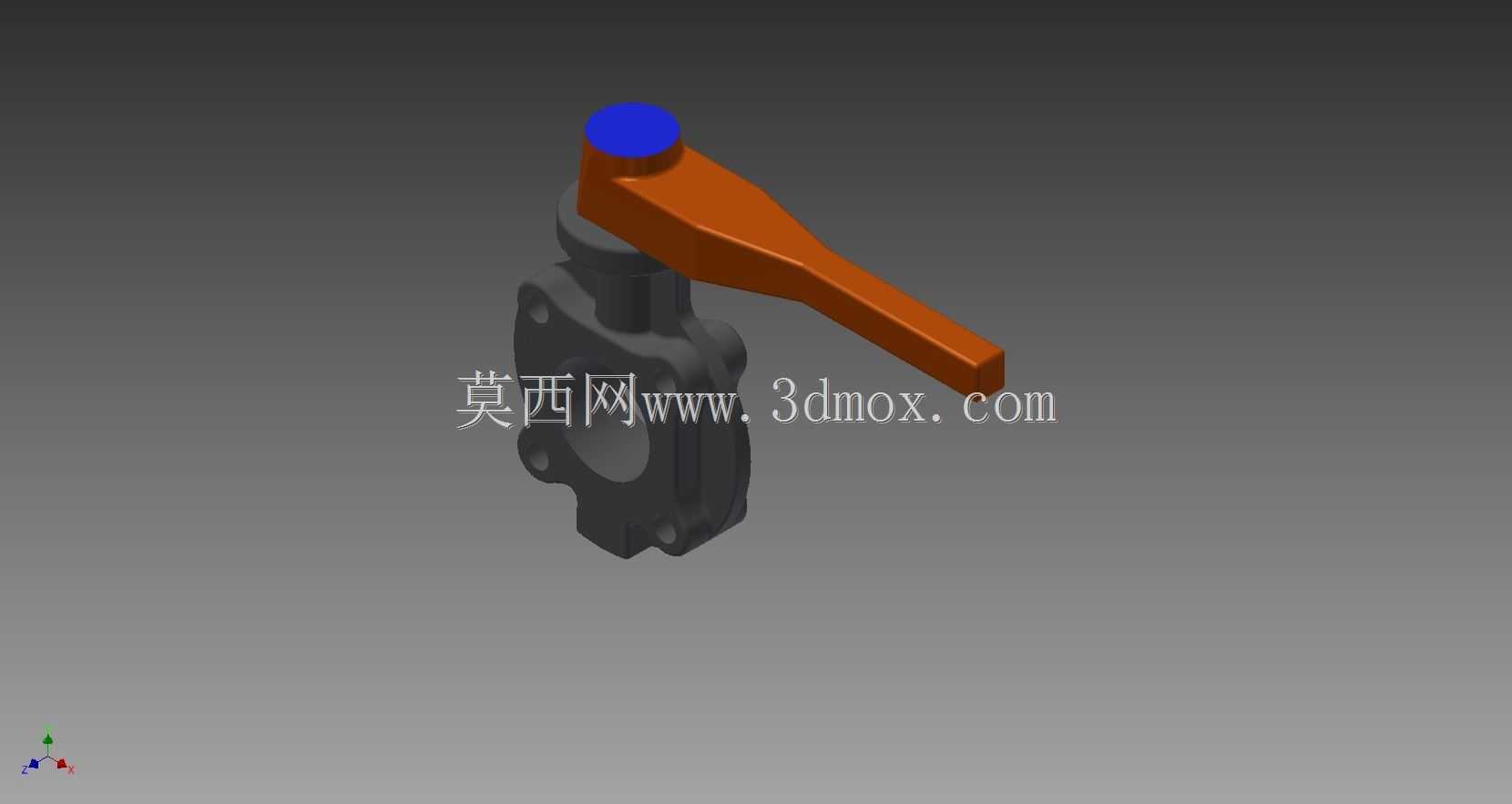

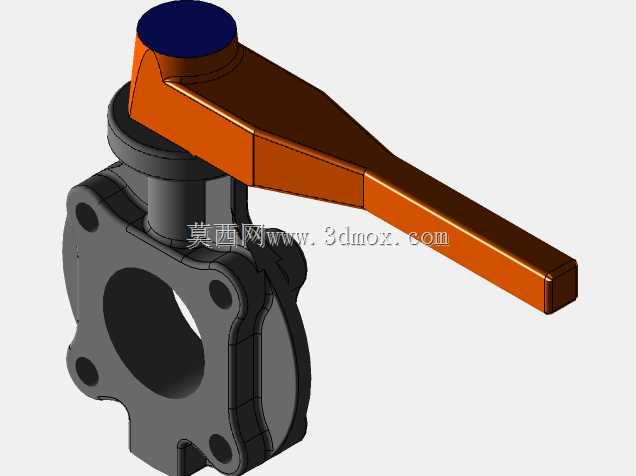

3英寸CPVC塑料蝶阀结构设计展示

　　这款3英寸规格的CPVC塑料蝶阀，是化工、水处理、民用给排水管路系统中常用的截流与调节部件，核心适配腐蚀性流体输送场景，比如酸碱药剂输送管路、常温化学废水排放管线、泳池水循环系统、民用建筑冷热水管路等对耐腐蚀性有要求的工况，相比金属蝶阀，CPVC材质本身具备优异的耐酸碱腐蚀性能，重量仅为同通径铸铁蝶阀的五分之一左右，安装时无需额外吊装辅助，单人即可完成管路对接作业，大幅降低现场施工的人力成本。从结构设计来看，该蝶阀采用对夹式安装结构，阀体两侧的密封端面直接贴合管路配对法兰的密封面，依靠法兰螺栓的预紧力实现端面密封，无需额外配置法兰垫片，减少了管路密封点数量，降低了潜在泄漏风险。驱动部分采用杠杆式手动手柄，手柄末端做了加长力臂设计，

　　操作时无需借助辅助扳手，单人手部施力即可完成0到90度的启闭动作，手柄根部设置了档位定位结构，可将阀板锁定在全关、全开以及中间任意开度位置，满足管路流量调节的使用需求，手柄顶端的蓝色盖帽为档位标识件，不同颜色可对应不同管路介质类型，方便现场运维人员快速识别阀门功能。阀板与阀体之间的密封采用三元乙丙橡胶衬里结构，橡胶衬里完全包覆阀板与介质接触的表面，既避免了CPVC材质阀板直接接触高浓度腐蚀性介质出现老化开裂的问题，也能在阀板关闭时实现阀板与阀体密封面的过盈配合，密封等级可达到管路系统常用的VI级密封要求，正常工况下无外漏、内漏隐患。从安装边界尺寸来看，3英寸通径对应的公称通径为DN80，

　　阀体的结构长度符合对夹式蝶阀的通用安装尺寸标准，可直接适配市面上常规的DN80 CPVC法兰、UPVC法兰，无需单独定制配对连接件，阀体两端的螺栓孔位置与同通径金属对夹蝶阀的螺栓孔位完全一致，老旧管路金属阀门更换时可直接替换，不用重新调整管路法兰的开孔位置，大幅降低技改替换的施工难度。设计过程中充分考虑了塑料材质的力学性能特性，阀体的加强筋结构沿介质流动方向均匀布置，在不额外增加阀体壁厚的前提下，将阀体的承压能力提升至1.0MPa，满足常规低压管路系统的工作压力要求，同时避免了壁厚过大导致的材料浪费与成本上升。阀杆与手柄的连接采用扁方定位结构，相比传统的销钉连接，扁方结构的受力接触面积更大，频繁启闭操作时不会出现销钉剪断、

　　阀杆跟转的问题，使用寿命更长，阀杆与阀体之间设置了两道O型密封圈，分别位于阀杆的上下两端，即使阀杆长期转动出现磨损，也能通过密封圈的压缩量补偿磨损间隙，避免介质从阀杆位置泄漏。在实际选型应用中，这款蝶阀不适用于高温介质输送场景，CPVC材质的长期工作温度上限为60摄氏度，超过该温度范围会出现材质软化、承压能力骤降的问题，因此在热水管路、高温药剂管路中需谨慎选用，同时其手柄操作的扭矩特性经过优化，即使阀板前后存在0.3MPa的压差，也能轻松完成启闭操作，不会出现手柄扳不动的情况。从建模细节来看，模型完整还原了阀体的注塑分型面位置、手柄的防滑纹理、橡胶衬里的包覆边界、螺栓孔的倒角结构，所有配合面的尺寸公差均按照塑料件的注塑成型公差设置，可直接用于管路系统的装配干涉检查、施工方案模拟，也可作为塑料阀门结构设计的参考样件，帮助设计人员快速理解对夹式塑料蝶阀的内部结构组成与装配逻辑。
