三英寸沟槽式旋转管道连接夹具结构

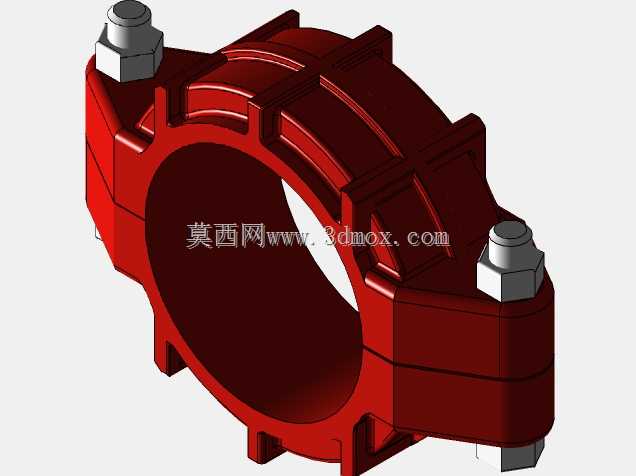

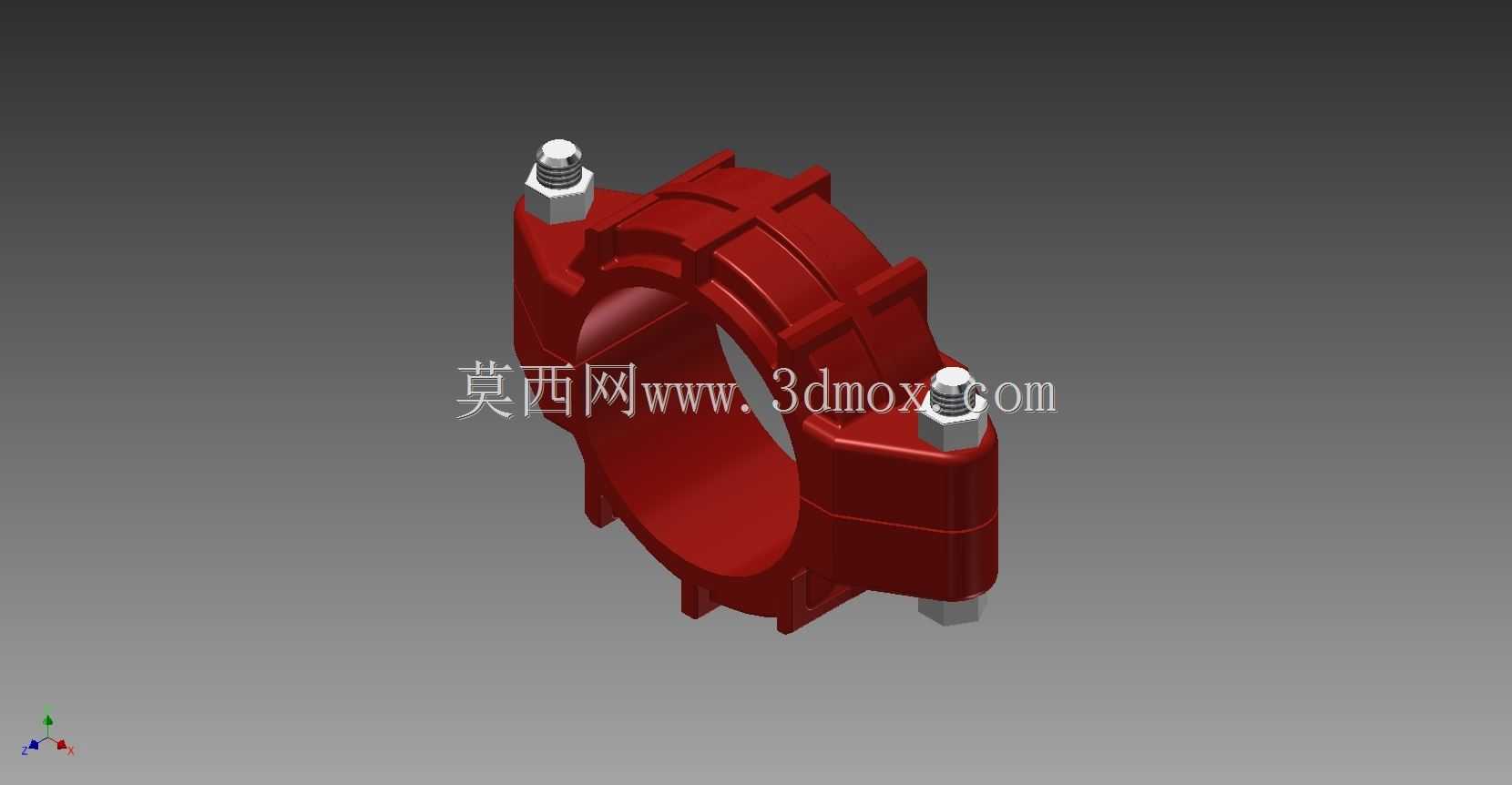

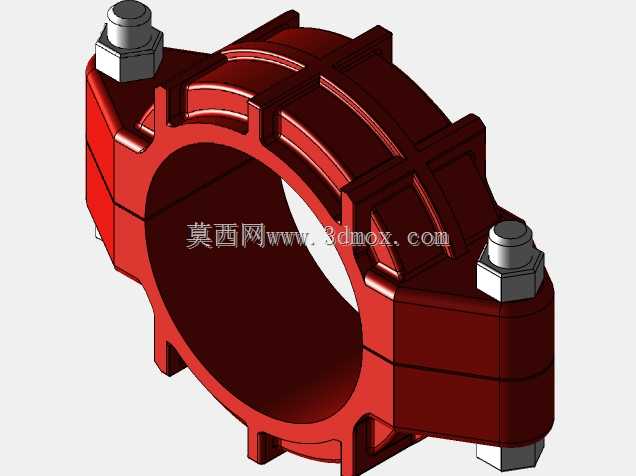

　　在民用给排水、消防喷淋管网、工业低压流体输送管线的布设作业中，经常会遇到管线铺设完成后需要调整末端接口角度、或是管线运行过程中存在小幅热胀位移、振动偏转的工况，常规刚性卡箍连接后会完全锁死两段管道的相对位置，无法适配这类需要小角度转动补偿的场景，这款三英寸规格的沟槽式连接夹具正是针对这类需求开发的管路连接件。从结构设计来看，该夹具采用对开式抱合结构，整体为上下对称的两半卡箍壳体，壳体内侧加工有与管道端部沟槽匹配的凸缘，安装时将两半壳体扣合在两根对接管道的端部沟槽位置，通过两侧的螺栓紧固件锁紧，即可实现两根管道的轴向固定，同时卡箍内部预留了足够的环形间隙，配合壳体与管道沟槽之间的密封结构，既可以保证管路内部的流体压力不会泄漏，

　　又允许两根对接的管道沿轴线方向产生小角度的相对旋转，不会因为管线的小幅偏转、振动产生额外的结构应力，避免接口处出现渗漏甚至管道开裂的问题。在实际工程应用中，这类带旋转补偿功能的沟槽夹具，常被用在建筑消防系统的架空管线布设、厂区循环水管道的转角连接、以及有轻微振动的设备进出口管路对接场景，比如水泵出口的管路连接，设备运行时产生的振动会带动出口管道产生小幅晃动，使用这类可旋转的卡箍夹具，就可以通过接口处的小幅转动吸收振动能量，避免刚性连接长期受交变应力作用出现紧固件松动、密封失效的问题。从安装边界来看，该夹具适配公称直径三英寸的标准沟槽式管道，安装时不需要对管道进行焊接、套丝作业，

　　只需要使用专用滚槽设备在管道端部加工出标准宽度和深度的沟槽，将密封圈套在两根管道的对接位置，再扣合两半卡箍壳体，穿入两侧的螺栓并按照规定扭矩拧紧即可完成安装，相比传统的法兰连接、焊接连接，安装效率可以提升60%以上，而且后期维护拆卸也更加方便，不需要破坏管道本体结构。设计过程中，卡箍壳体的外侧做了多道环形加强筋结构，在不额外增加壳体整体壁厚的前提下，提升了壳体的结构强度，能够承受管路内部最高2.5MPa的流体压力，同时壳体的边角位置都做了圆弧过渡处理，避免安装过程中尖锐边角划伤施工人员，也减少了运输、存放过程中磕碰导致的壳体变形。两侧的紧固螺栓采用标准外六角螺栓搭配防松螺母的结构，安装时可以使用普通扳手或者电动工具进行锁紧，

　　不需要特殊的专用工装，螺栓的长度经过精准计算，锁紧到位后螺母与螺栓端部保留2到3个螺距的余量，既保证足够的锁紧力，又不会因为螺栓过长导致安装空间不足。密封结构采用嵌套在卡箍内侧的环形橡胶密封圈，密封圈的唇口结构在管路内部压力升高时会在流体压力作用下紧贴管道外壁，压力越高密封性能越好，不会出现压力升高导致渗漏的问题，同时密封圈的材质可以根据输送介质的不同进行适配，输送常温水可以使用普通丁腈橡胶，输送有腐蚀性的化工流体可以更换为氟橡胶材质，满足不同工况的使用需求。在管线布设的实际选型过程中，需要确认管道端部的沟槽尺寸符合相关标准要求，沟槽的深度、宽度以及距离管道端面的距离误差控制在允许范围内，否则会出现卡箍扣合不到位、密封失效的问题，同时安装时需要保证两根对接管道的同轴度误差在允许范围内，避免偏心过大导致旋转时卡滞、密封圈偏磨泄漏。这类可旋转的沟槽连接夹具，相比传统的刚性管道接头，最大的优势就是在保证连接强度和密封性能的前提下，释放了管道接口处的旋转自由度，能够适配很多复杂的管线布设场景，降低管线安装时的对位精度要求，同时也能吸收管线运行过程中产生的小幅位移和振动，提升整个管路系统的运行可靠性，减少后期维护的工作量。
