带止回球20寸NVE外螺纹人孔结构

　　在常压及低压储运罐体、工艺反应容器的顶部或侧壁检修场景中，人孔是保障运维人员进出设备内部、完成清洁、检修、填料更换作业的核心承压配件，这款带止回球的20寸NVE人孔，完全遵循ASME规范相关要求设计，适配多数工业罐体的开孔安装需求。日常工况下，这类人孔多安装在立式储液罐顶部，除了承担人员通行的通道功能，集成的止回球结构可在罐内压力异常波动时，自动实现介质的单向导通与阻断，避免罐内气相或液相介质沿人孔顶部接口反向倒灌，降低管路串液、泄压失效的风险。从结构设计逻辑来看，这款人孔采用快开式压盖结构，周向均匀分布的快开吊环螺栓无需完全拆卸即可完成压盖的开启与锁紧，相比传统法兰螺栓连接的人孔，运维操作的效率提升明显，

　　压盖与筒体之间的密封面采用平面密封结构，适配耐油橡胶或聚四氟乙烯密封垫片，可满足多数常规化工介质、水性介质的密封要求。人孔筒体顶部设置的3寸NPT外螺纹接口，是止回球结构的安装位，止回球采用浮球式结构，依靠介质自身的压力与浮球重力实现自动启闭，当罐内压力高于外部管路压力时，介质顶起止回球从接口排出，当外部压力高于罐内压力时，浮球在压力与重力作用下压紧密封面，阻断介质反向流入罐内，无需额外配置独立止回阀，减少了管路连接的泄漏点。从安装边界来看，20寸的通径尺寸完全满足人员进出的最小空间要求，筒体的焊接端可直接与罐体开孔处的补强圈焊接固定，周向快开螺栓的操作空间仅需预留150mm以上的径向距离即可，无需额外预留过大的操作空间，

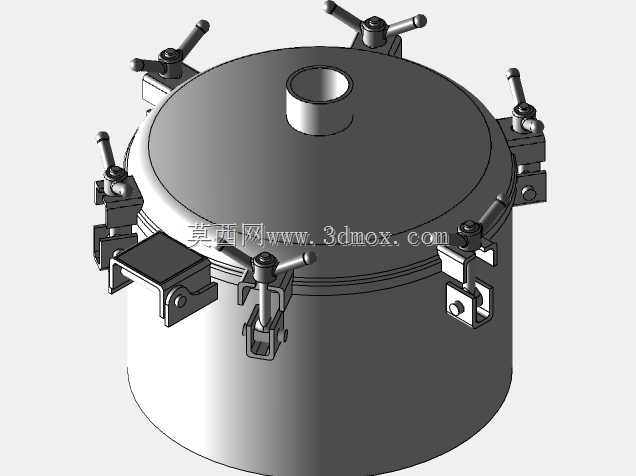

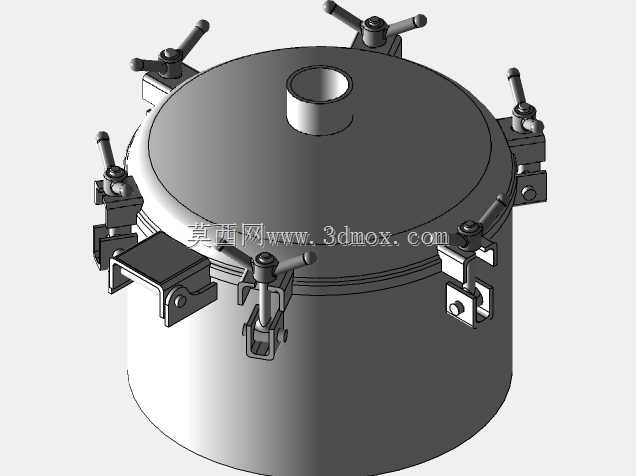

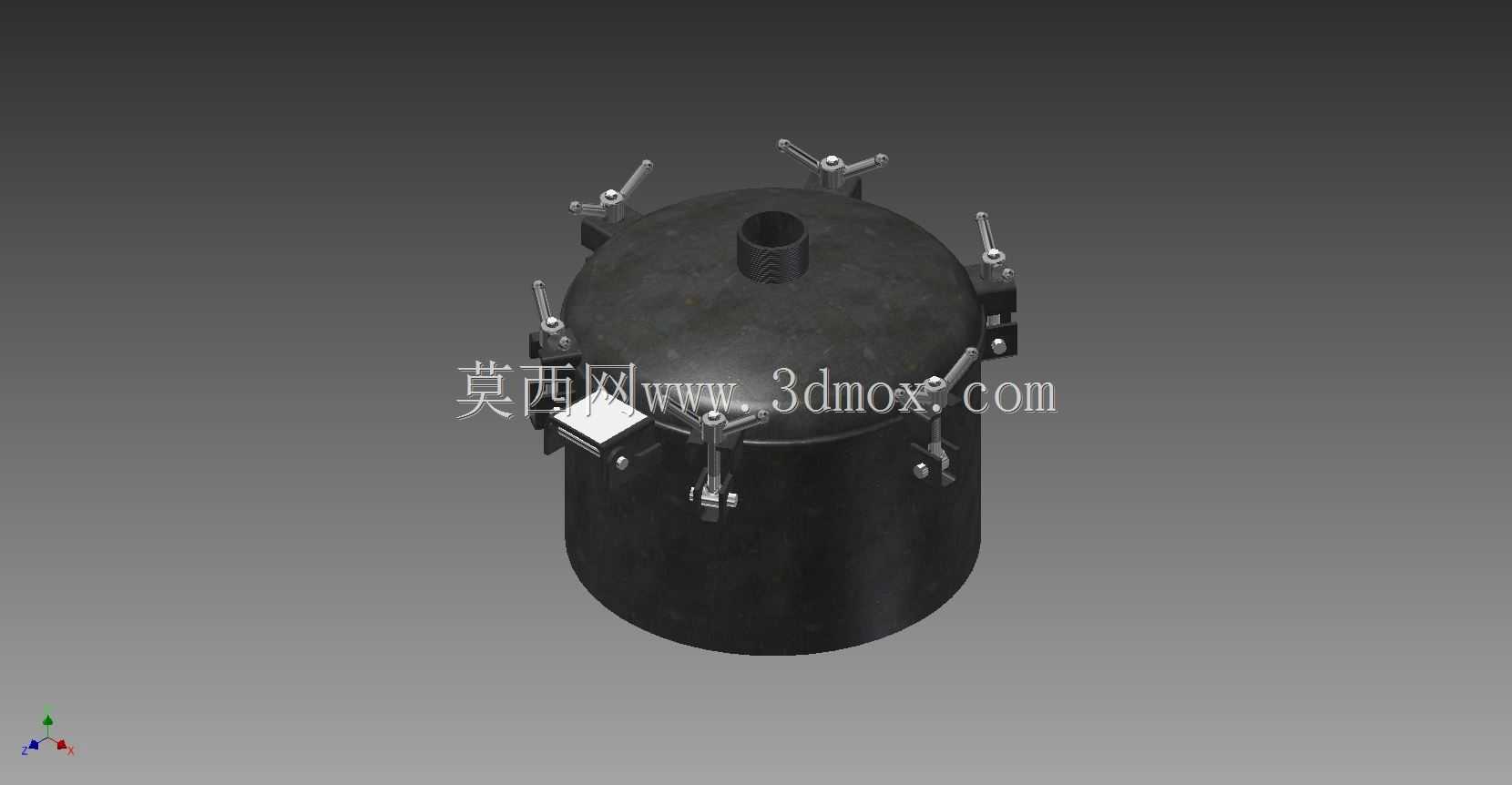

　　适合在罐体顶部布局紧凑的场景下使用。建模过程中，对快开螺栓的铰接结构、压盖的加强筋布局、止回球的密封配合面都做了完整的结构还原，所有配合间隙均按照实际机加工公差设置，快开螺栓的旋转行程、压盖的开启角度都符合实际操作的运动范围，可直接用于罐体装配的干涉检查、运维操作空间模拟，也可作为同类型人孔选型设计的参考样例。在实际工程应用中，这类人孔常被用于水处理罐体、中小型化工储液罐、食品级发酵罐的顶部，相比不带止回结构的普通快开人孔，它可以直接对接泄压管路或者呼吸管路，省去了在罐体上额外开孔安装止回阀的工序，降低了罐体焊接加工的工作量，也减少了罐体上的开孔补强点，提升了罐体整体的结构强度。设计时压盖采用圆弧过渡的碟形结构，

　　相比平盖结构在同等承压能力下重量更轻，开启时的操作力度更小，周向分布的吊环螺栓铰接座采用焊接固定在筒体法兰上，螺栓可绕铰接轴旋转，开启压盖时无需将螺栓从螺母中完全旋出，避免了小零件在运维现场丢失的问题。止回球的密封座采用可拆卸结构，长期使用出现密封磨损时，可直接从顶部螺纹接口处更换密封座与浮球，无需拆整个压盖，大幅降低了后期维护的成本与工作量。
