三英寸端口Bowie齿轮泵结构设计

　　在流体输送系统的实际选型与结构设计工作中，齿轮泵作为容积式输送元件的核心品类，其结构合理性直接决定整套流体回路的运行稳定性与维护成本，本次涉及的3英寸端口齿轮泵，针对中低粘度流体的连续输送工况做了针对性的结构适配。从实际应用场景来看，这类带标准3英寸通径端口的齿轮泵，常被部署在中小型液压动力单元、润滑油循环系统、轻质油料输送管线以及部分化工流体的常压输送工位，区别于高压柱塞泵的高压力低流量特性，齿轮泵依靠啮合齿腔的容积变化实现流体推送，输出流量脉动更小，对介质中的微小杂质容忍度更高，更适合长时间连续运行的固定工位输送场景。

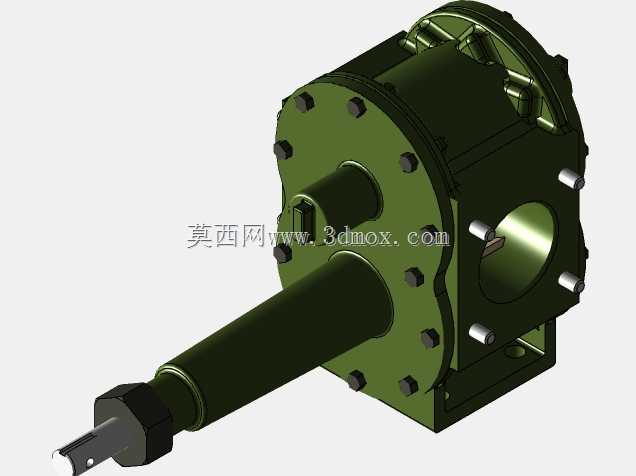

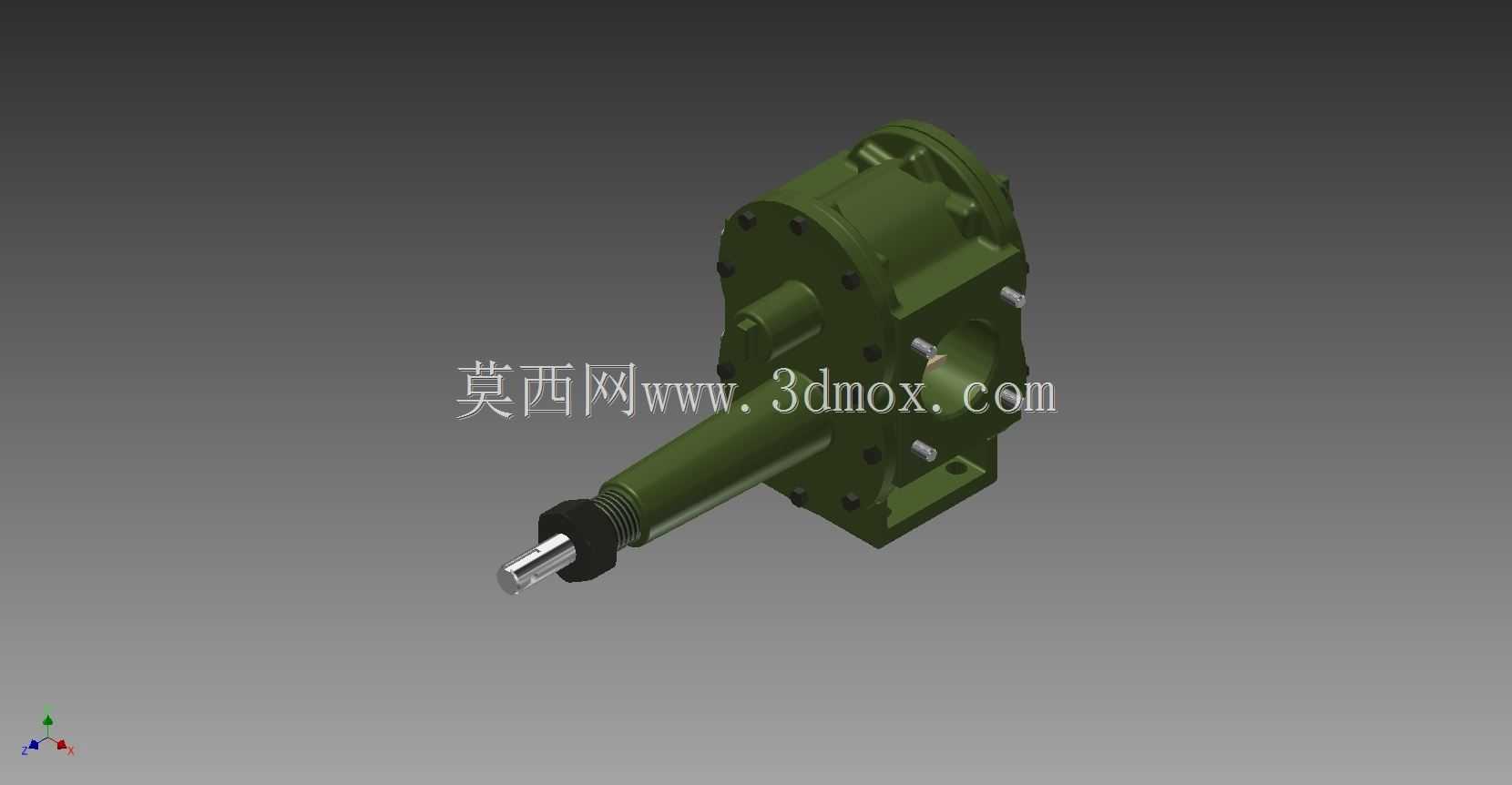

　　从功能特性层面拆解，该泵体采用侧置伸出轴的布局形式，输入轴端做了阶梯轴结构设计，预留了标准密封件的安装槽位，可适配骨架油封、机械密封等多种密封形式，避免输送介质沿轴端泄漏；泵体壳体采用一体化铸造成型的安装基座，基座上预留了两个对称的安装定位孔，安装时可通过螺栓直接固定在设备机架或者混凝土基础上，不需要额外制作过渡安装支架，减少现场安装的调整工作量。泵体的进出油口采用3英寸标准通径设计，端口法兰的螺栓孔位符合通用管路连接标准，可直接对接同规格的工业管路、法兰接头或者软管总成，不需要做变径转接，能有效降低管路沿程阻力，减少接口泄漏点。

　　在设计思路的落地层面，该泵的内部齿轮副采用直齿圆柱齿轮结构，齿轮端面与泵盖之间预留了合理的轴向间隙，既保证齿轮转动时不会与端盖发生摩擦剐蹭，又能将间隙泄漏量控制在允许范围内，兼顾容积效率与运行可靠性；泵体侧面的观察孔位预留了堵头安装位置，日常维护时可拆开堵头检查内部齿轮的磨损情况，不需要完全拆解泵体就能完成初步故障排查。伸出轴的轴伸长度经过匹配计算，可直接对接标准联轴器、皮带轮等传动连接件，轴端的键槽采用标准平键规格，选型时不需要额外定制非标传动件，降低备件采购成本。

　　关于外形尺寸与安装边界，该泵体的主体轮廓为近似方形的铸造壳体，轴向总长度包含伸出轴部分控制在合理范围内，安装基座的定位孔中心距符合通用泵类安装尺寸规范，现场替换同规格老旧齿轮泵时，不需要重新加工基础安装孔位，也不用调整原有管路的走向，可实现快速替换安装。泵体顶部的端盖采用周向均布螺栓紧固，拆解维护时松开所有端盖螺栓即可取出内部齿轮副、轴承等易损件，维护操作空间充足，不需要特殊的专用工装就能完成常规易损件更换。在实际建模过程中，所有配合面的公差带都按照通用机械加工精度做了预留，轴承安装位、密封件安装槽的尺寸都符合对应标准件的尺寸要求，结构设计师可直接在该模型基础上做适配性修改，对接自身的设备管路布局，也可作为流体系统选型阶段的三维占位模型，用于完成设备整体的布局干涉检查、安装空间校核等前期设计工作，避免后期装配时出现空间不足、接口错位等问题。从运行可靠性角度考虑，该泵的壳体壁厚经过强度校核，可承受常规工况下的管路压力冲击，安装基座的加强筋结构做了圆弧过渡处理，减少应力集中点，长时间运行下不会出现基座开裂、壳体变形等问题，适合在固定工业场景下长期连续运行。
