HolleyRed车用燃油输送泵结构模型

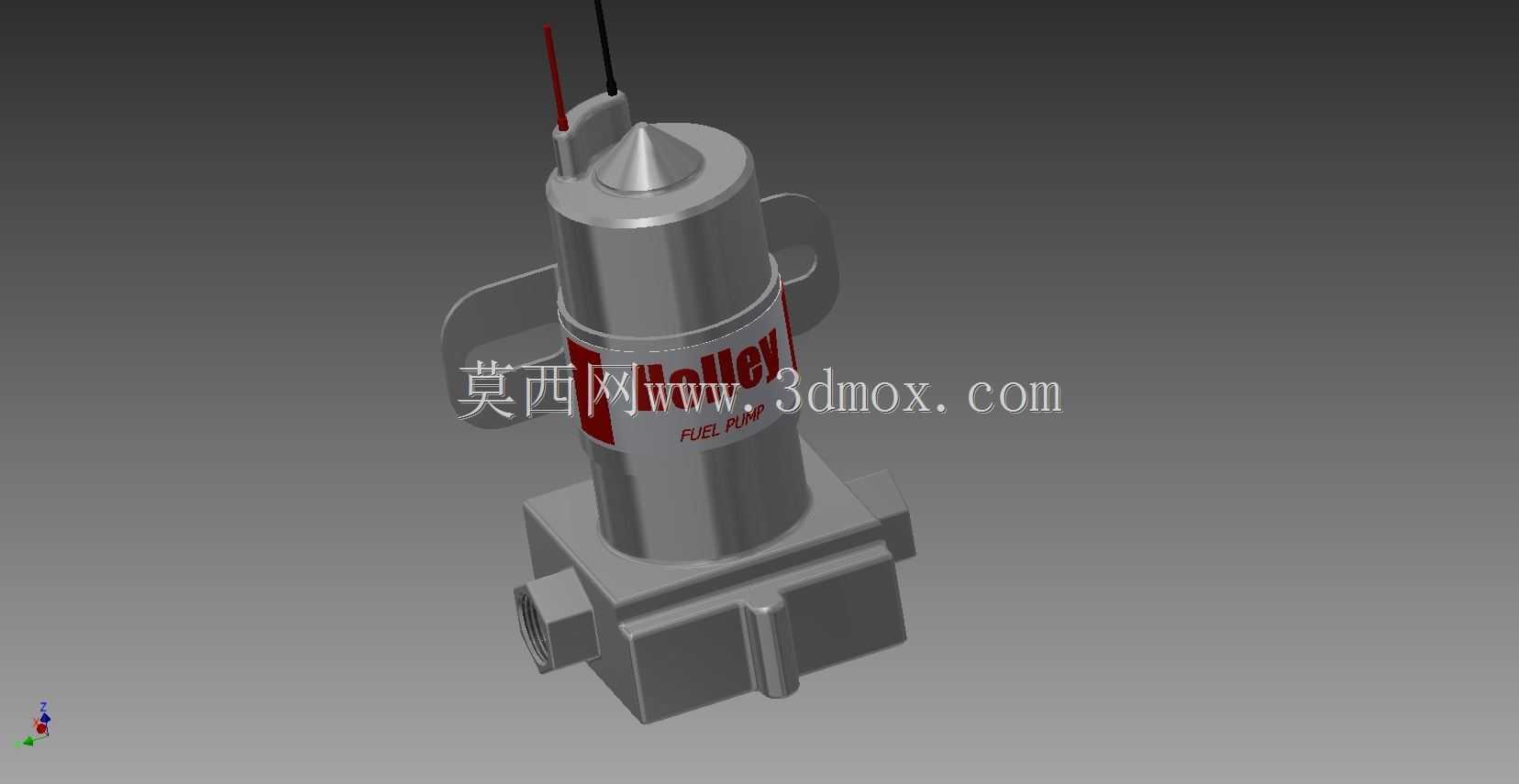

　　在车用燃油供给系统的改装与原厂配套场景中，这类电动燃油泵的核心作用是将燃油从储油箱内以稳定压力输送至燃油喷射系统，保证发动机不同工况下的供油量与供油压力匹配需求，尤其在大马力改装车型、竞技类车辆的供油回路中，这类高压力输出的燃油泵是保障动力输出稳定性的核心部件。这款燃油泵采用立式柱状主体搭配底部方形安装基座的结构设计，主体上部设置接线端子用于连接车辆12V供电回路，顶部的锥状结构为压力释放与排气结构，避免泵腔内积存空气导致供油中断。主体侧面设置的两个对称凸耳用于安装固定时的限位与绑带固定，可适配油箱内置、油箱外置两种安装场景，安装时需注意接线端子的极性匹配，避免反转导致泵油失效。底部基座上设置的3/8"

　　NPT螺纹端口为标准管螺纹接口，可直接适配同规格的燃油管路接头，无需额外加工转换接头，降低管路改装的密封风险，接口位置的凸台结构做了加厚处理，可承受管路安装时的拧紧力矩，避免接口处开裂渗漏。从设计思路来看，这款泵的主体采用圆柱形承压壳体，可均匀承受泵油时的内部压力，相比异形壳体拥有更好的耐压性能，壳体表面的标识区域直接模压品牌与产品类型标识，避免后期粘贴标识在燃油浸泡下脱落。泵体上部的出线位置做了密封凸台结构，可适配橡胶密封护套，防止燃油蒸汽从接线位置渗漏，提升使用安全性。实际选型应用中，这款泵的最大输出压力可覆盖多数电喷发动机的供油压力需求，12V的供电电压可直接匹配车载电气系统，无需额外加装电压转换模块。安装边界方面，

　　柱状主体的外径尺寸可适配多数通用型燃油泵安装支架，底部方形基座的尺寸可保证安装时的支撑稳定性，避免车辆行驶过程中泵体振动产生异响或管路松动。建模过程中对泵体的各个接口尺寸、安装凸耳位置、接线端子间距都做了等比例还原，可直接用于供油系统的管路布局干涉检查、安装支架的配套设计，也可作为维修教学中的结构展示模型，帮助技术人员理解这类电动燃油泵的外部结构与安装要点。在油路系统设计时，可直接将该模型导入装配环境，匹配燃油滤清器、燃油压力调节器、喷油轨等部件的位置，提前排查管路走向与周边部件的间隙问题，减少实车改装时的反复调整工作量。泵体表面的金属质感处理还原了实物的铝合金壳体外观特征，标识区域的文字位置与实物一致，

　　可用于产品展示场景的渲染输出。需要注意的是，这类燃油泵在安装时必须保证进油口的位置低于油箱内最低油位，避免泵体空转导致内部密封件磨损，外置安装时还需加装隔热护套，避免排气系统的高温辐射导致泵体温度过高，影响使用寿命。建模时对各个倒角、圆角细节都做了还原，比如基座与主体连接位置的过渡圆角、安装凸耳的边缘倒角、接线端子的绝缘护套结构，都和实物保持一致，保证模型用于装配仿真时的尺寸准确性。
