1.5寸C&C内螺纹直角旋转水管接头

　　在工业流体输送、民用给排水、液压动力管路的布设场景中，管路走向的转角连接、不同轴线管路的柔性对接一直是管路设计里的常见需求，尤其是需要兼顾承压能力与转动余量的连接点位，常规的固定直角弯头无法满足管路安装后的角度微调需求，也不能抵消管路运行中产生的微小振动位移，容易在接头位置产生应力集中，长期运行后出现渗漏甚至结构开裂的问题。这款直角旋转接头的设计，正是针对1又1/2英寸公称通径的sch40壁厚管路的转角连接需求开发，适配C&C品牌的同规格管路组件，额定承压能力达到6000psi，能够覆盖中高压流体输送场景的使用要求，两端采用NPT标准内螺纹接口，无需额外焊接或者法兰转接，直接与同规格外螺纹管路端旋合即可完成装配，大幅降低现场安装的工序复杂度。

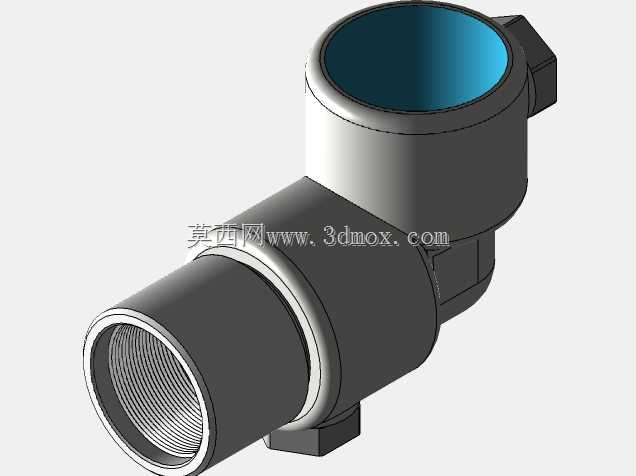

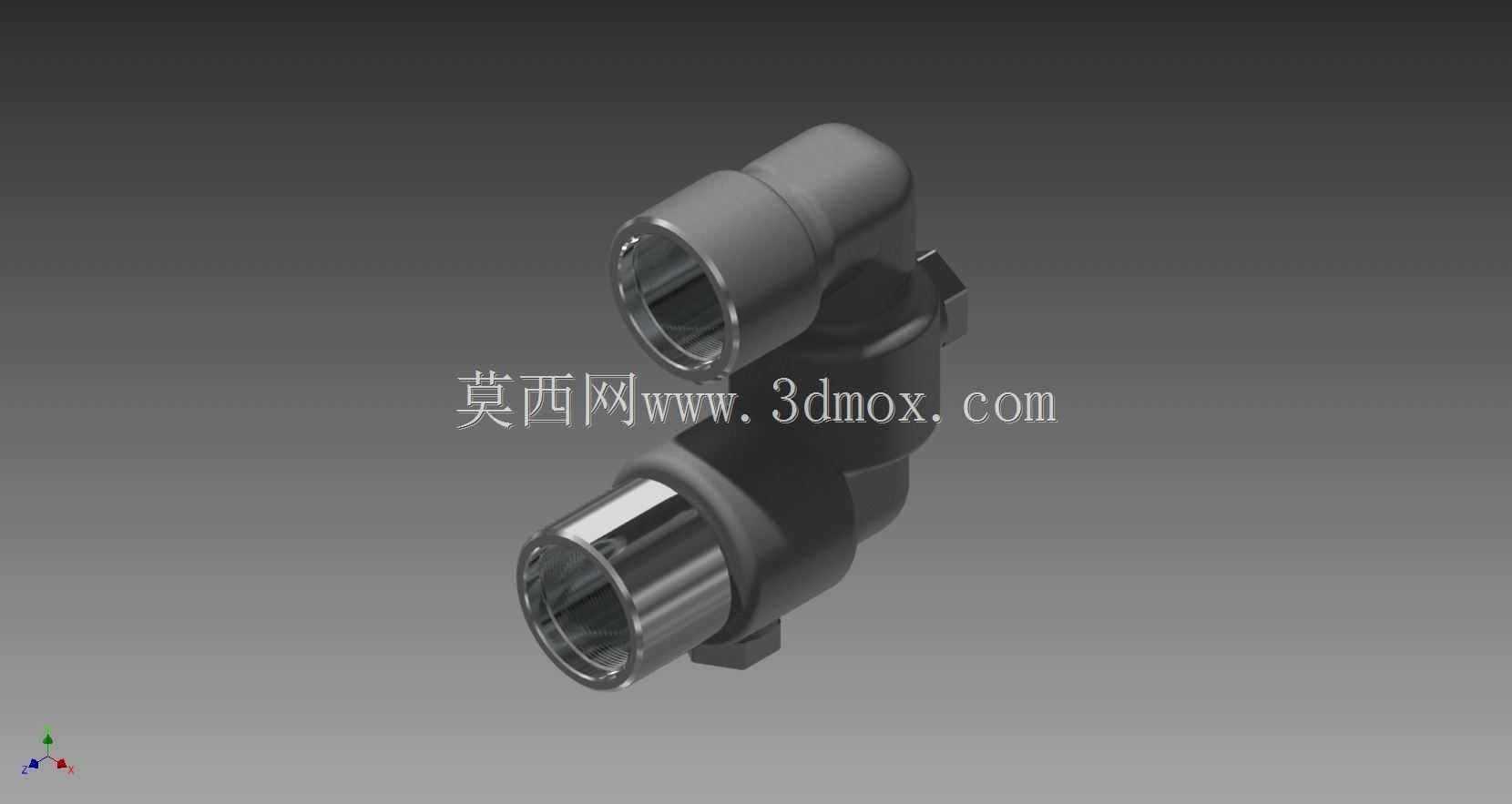

　　从结构设计逻辑来看，这款接头采用90度直角转向的本体结构，两个接口的轴线呈垂直分布，本体中部设置了旋转密封结构，使得两个接口端可以围绕对接轴线进行小角度的相对转动，这种设计并非为了实现360度的自由回转，而是为了在管路安装过程中补偿两端管路的角度偏差，同时在管路投入运行后，吸收流体脉动、设备振动带来的微小角度位移，避免螺纹连接处承受持续的交变弯曲应力，有效提升管路连接的长期可靠性。接头本体的外形做了等强度优化，转角位置采用大圆弧过渡结构，没有尖锐的应力集中棱角，接口端的螺纹段长度符合NPT标准的有效啮合长度要求，能够保证螺纹旋合后有足够的密封接触面积，即使在6000psi的额定压力下，也不会出现螺纹脱开或者密封失效的问题。接头外部设置了两个对称的扳手卡位平面，安装时可以使用标准管钳或者开口扳手夹持卡位位置施加扭矩，不会因为夹持力过大损伤接头本体的密封结构或者表面镀层，银色的表面处理层不仅具备基础的防锈耐腐蚀能力，也能适配多数工业管路、民用厨卫管路的外观一致性要求。

　　从安装边界尺寸来看，这款接头的两个接口端的外伸长度经过精准核算，在保证螺纹连接强度、内部旋转密封结构有足够安装空间的前提下，尽可能压缩了接头的整体外轮廓尺寸，两个接口的端面到转角中心的距离控制在合理范围内，不会在狭窄的管路安装空间内出现与周边管路、结构件干涉的问题。内部流道采用等通径设计，转角位置的流道做了圆弧导流处理，没有突兀的截面突变或者直角阻挡，流体经过接头时的局部阻力损失被控制在较低水平，不会因为接头的存在造成明显的管路压降，也不容易在流道内部形成介质滞留的死角，无论是输送清水、液压油还是其他无强腐蚀性的流体介质，都能保持顺畅的流通状态。

　　在实际选型应用中，这款接头可以用在民用供水系统的水表转角位、热水器进出水管路连接、工业液压站的管路转角布设、高压清洗设备的管路对接等场景，尤其是在安装空间受限、两端管路存在微小角度偏差的点位，这款带旋转余量的直角接头相比固定弯头有更强的适配性，不需要在施工现场对管路进行额外的弯折调整，就能完成可靠连接。在三维建模过程中，这款接头的模型严格按照实物的尺寸比例构建，旋转结构的配合间隙、螺纹的牙型参数、扳手位的尺寸都做了精准还原，结构设计人员在进行管路布设时，可以直接将该模型导入装配体中进行干涉检查、管路走向模拟，提前预判安装过程中可能出现的空间冲突问题，减少现场安装时的返工概率。需要注意的是，这款接头的旋转结构采用的是密封件配合的动密封设计，安装时不能超过额定的转动角度范围强行扭转，也不能在超过6000psi的压力工况下使用，避免密封件过早磨损出现渗漏，螺纹旋合时需要按照NPT螺纹的扭矩要求施加紧固力，配合合适的螺纹密封带或者密封胶，才能达到最佳的密封效果。
