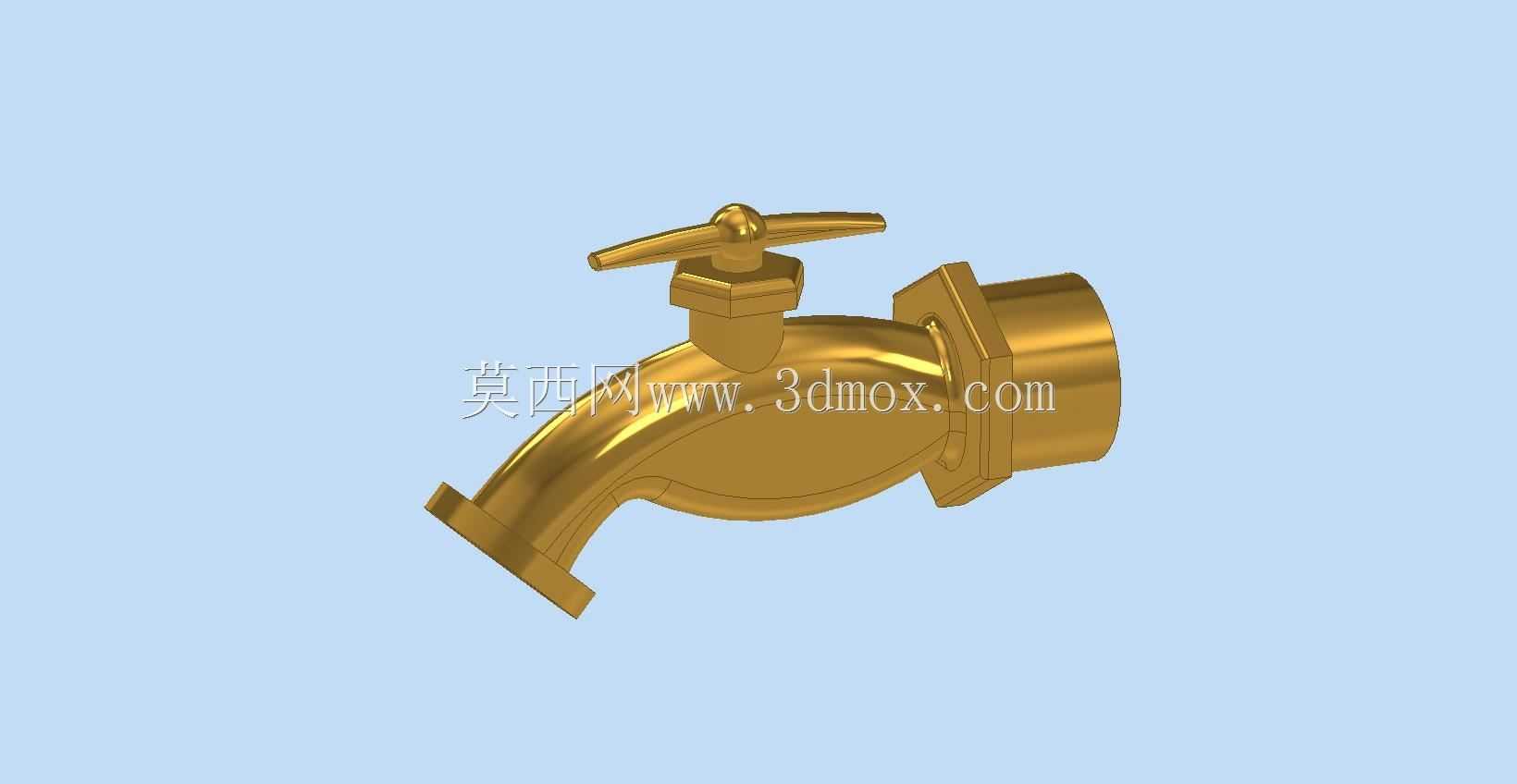

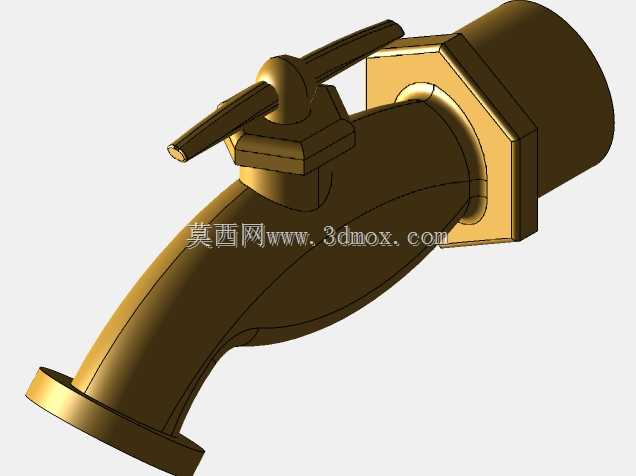

黄铜螺纹式通用软管供水阀结构设计

　　这款手动控制的软管供水阀，日常多用于民用供水支路、户外浇灌管路、小型设备冷却水接驳等场景，作为管路通断的手动控制节点，适配带编织层的橡胶输水软管、PVC输水软管等常见柔性输水管道，可在0-0.6MPa的常规市政供水压力下稳定工作，常温输水工况下密封性能可靠，无渗漏风险。从结构设计逻辑来看，整体采用一体式黄铜锻压成型的阀体流道，流道内壁做了平滑圆弧过渡，没有直角突变结构，能够降低水流经过时的局部阻力，减少通水状态下的紊流噪音，同时避免流道内长期积水形成的杂质沉积死角。进水端采用标准外螺纹结构，可直接匹配墙面预留的内螺纹供水接头，或者对接硬质输水管道的内螺纹端口，螺纹段长度预留了足够的密封缠绕空间，安装时配合生料带即可实现端面密封，

　　不需要额外加装密封垫片。出水端设计了带倒刺的竹节式接头，接头外壁设置了多圈环形凸棱，当软管套入后，凸棱会嵌入软管内壁，配合外置喉箍锁紧后，可承受常规供水压力下的拉脱力，避免通水时软管受压脱落。顶部的手动操控旋钮采用十字形T型把手，把手表面做了圆弧钝化处理，没有尖锐棱角，手动旋转时施力方便，即使手部沾水也能获得足够的摩擦力，不需要借助额外工具即可完成全开、全关操作，阀杆与阀体的配合部位采用多级密封结构，长期反复旋转操作也不会出现阀杆处渗漏的问题。从安装边界来看，阀体整体轴向长度控制在常规水暖配件的通用尺寸范围内，进水端螺纹轴线与出水端接头轴线呈90度垂直布局，安装后不会占用过多墙面外的空间，适配家庭阳台、户外庭院、

　　车间临时供水点等多种安装位置，阀体表面做了抛光镀铜处理，既保留了黄铜材质的耐腐蚀特性，也能在长期潮湿使用环境下避免表面氧化生锈，减少日常维护的工作量。内部密封副采用平面硬密封配合橡胶密封圈的结构，当旋钮旋转至全关位置时，密封面完全贴合，可实现零渗漏截断，全开状态下阀瓣完全抬离流道，不会对水流形成额外遮挡，通流能力满足常规软管输水的流量需求，不会出现阀瓣挡水导致的流量不足问题。
