储罐用3M内螺纹可焊接法兰接头结构

　　在化工储运、流体输送类项目的管路布设环节，法兰接头是实现罐体与管路刚性密封连接的核心基础零件，本次涉及的可焊接内螺纹法兰接头，主要适配3/4"SCH40规格的工艺管道，多用于中小型常压储罐的侧部接口、顶部仪表引压接口或者排污支管的连接场景，相比普通平焊法兰搭配螺纹短节的组合结构，该类集成式接头省去了短节与法兰的组焊工序，能有效减少现场安装的焊缝数量，降低管路系统的泄漏风险点。从实际工程应用的反馈来看，这类集成法兰接头在小型溶剂储罐、水处理罐体的外接管路改造项目中使用率很高，尤其是现场不具备多道焊缝组对焊接条件的作业场景，一体式结构的安装容错率更高，对现场施工人员的焊接技能要求也相对更低。

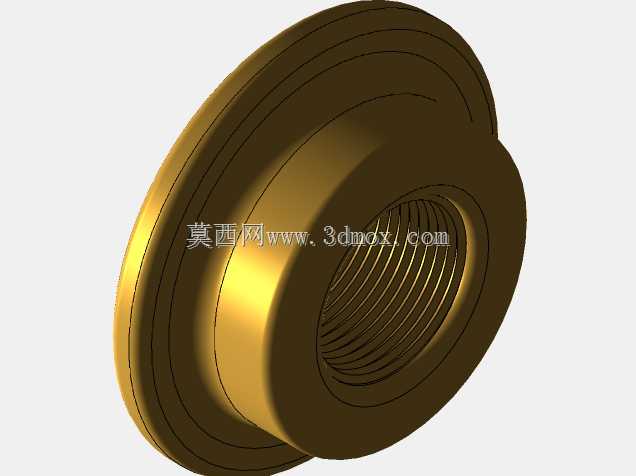

　　从结构设计逻辑来看，该接头采用法兰盘与螺纹连接段一体成型的结构，法兰密封面采用常规突面结构，可适配非金属平垫片或者金属缠绕垫片，满足常规低压流体输送的密封要求；法兰盘背部设计有焊接坡口，可直接与储罐罐体壁板或者管道外壁进行角焊缝焊接，焊接后接头与基体形成刚性整体，结构强度足以承受管路内压带来的轴向拉力与径向剪切力。内螺纹段采用标准管螺纹设计，螺纹精度满足常规管路连接的密封要求，无需额外加工密封面即可通过螺纹配合实现与外接管道、阀门的可靠连接，螺纹段的长度经过优化，既保证足够的螺纹啮合扣数满足连接强度要求，又不会因为螺纹过长导致接头整体重量增加、安装空间占用过大。

　　尺寸边界方面，该接头主密封侧的法兰外径为2英寸，接头尾部的焊接端外径为1 7/16英寸，安装时需要在罐体壁板或者待连接管道上开设对应尺寸的安装孔，开孔直径需与接头焊接端外径匹配，预留均匀的焊接组对间隙，保证角焊缝的焊脚尺寸满足强度要求。安装过程中需要注意，法兰密封面需与外接管路的轴线保持垂直，焊接时需采取对称焊接的方式，避免局部过热导致法兰面变形，影响后续密封效果；螺纹连接端在安装外接配件时，需在螺纹段缠绕合适的密封带或者涂抹密封胶，配合合适的拧紧力矩，避免螺纹连接处出现渗漏。

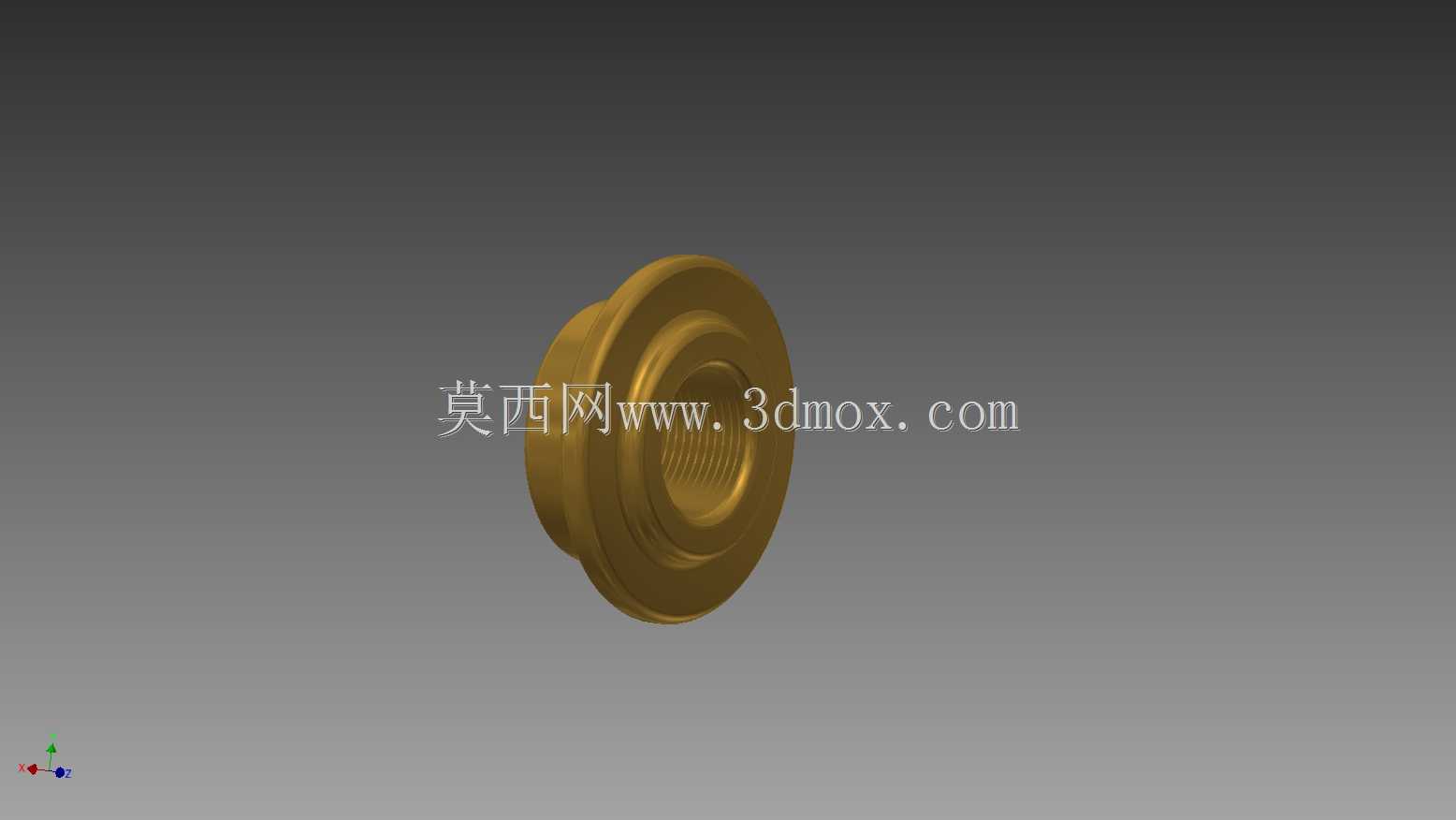

　　从建模还原的角度来看，该类接头的三维建模需要重点保证几个核心尺寸的精度：一是法兰盘的厚度与密封面的平面度，二是内螺纹的牙型与螺距参数，三是焊接端的外径与坡口角度，这些尺寸直接影响后续零件加工、现场安装的适配性。建模过程中可先通过旋转特征构建接头的主体轮廓，再通过螺旋扫描特征切除出内螺纹结构，最后对焊接坡口、法兰边缘的倒角细节进行处理，还原零件的真实加工特征，保证模型可直接用于工程出图、装配干涉检查以及施工模拟。在实际的管路装配设计中，将该类标准结构件纳入常用零件库，可大幅提升储罐类设备的管路设计效率，设计人员无需每次重复绘制法兰与短节的组合结构，直接调用集成式接头模型即可快速完成接口布设，同时也能避免不同设计人员选用的法兰、短节参数不统一导致的现场安装错配问题。

　　这类集成式法兰接头相比传统的分体式连接结构，还有一个明显的优势是整体结构的流道更加顺滑，法兰与螺纹段的过渡位置采用圆弧过渡设计，减少了流体在接头位置的阻力损失，也避免了介质在结构死角处残留的问题，对于输送洁净介质或者易沉积介质的管路系统来说，这种顺滑流道设计能有效降低管路维护的频率，减少介质残留带来的堵塞、腐蚀风险。在进行三维装配校验时，需要重点核对接头安装后法兰面与周边结构件的安全距离，保证预留足够的螺栓安装空间以及阀门、管路配件的操作空间，避免出现安装完成后螺栓无法拧紧、阀门手柄无法操作的干涉问题。
