高压直角内螺纹旋转管路接头结构

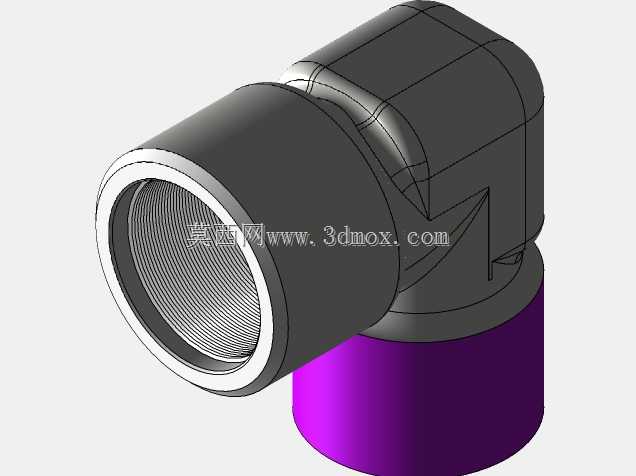

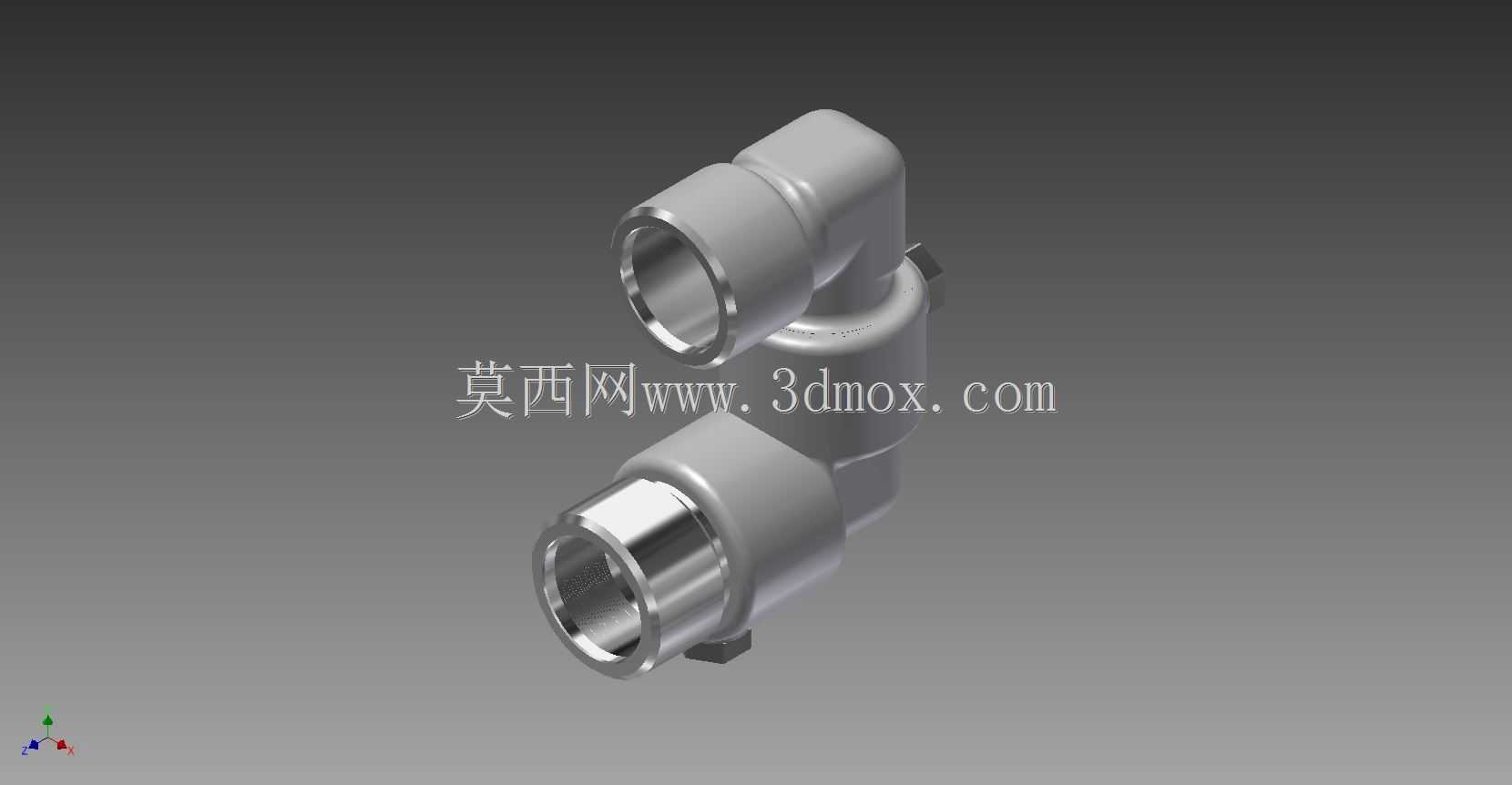

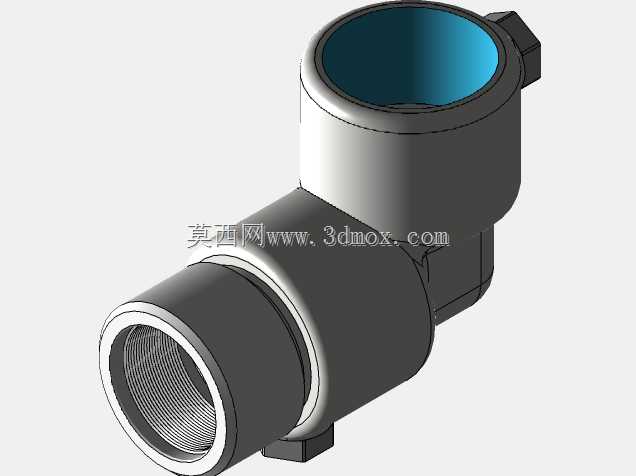

　　在高压流体输送管路系统的布设场景中，经常会遇到管路需要相对转动、同时要保证密封可靠性的工况，这类工况常见于工程机械液压管路、高压清洗设备管路、石油测井设备的活动管段、工业自动化生产线的流体接驳工位，常规的硬管直角接头在这类存在相对转动的位置使用时，会因为管路反复扭转产生应力集中，轻则造成接头螺纹松动泄漏，重则直接导致管路断裂引发安全事故，这款直角式旋转接头正是为解决这类工程痛点设计的管路连接件。从结构设计逻辑来看，这款接头采用90度直角转向的整体布局，两个连接端均为内螺纹结构，适配2英寸sch40规格的标准管道，螺纹形式采用NPT标准内锥管螺纹，这类螺纹的密封特性是依靠螺纹副拧紧过程中的锥面过盈挤压实现密封，

　　不需要额外加装密封垫片就能在高压工况下保持可靠的密封性能，额定工作压力可达6000psi，能够覆盖绝大多数中高压流体输送的工况需求。接头的核心旋转密封结构设置在直角转角的腔体内部，采用间隙配合加密封件组合的结构形式，既能够保证两个连接端之间可以绕轴线做相对旋转动作，抵消管路布设或者设备运行过程中产生的扭转应力，又能在高压流体通过时保证密封面不发生泄漏，避免因为管路扭转带来的附加载荷作用在接头和管道的连接位置。从安装边界来看，这款接头的两个连接端轴线呈90度垂直分布，安装时需要预留出旋转活动的空间余量，不能在接头周围布置紧贴的刚性结构件，避免干涉接头的旋转动作，同时在管路装配时，两个端部分别和对应管道的外螺纹端连接，

　　拧紧过程中需要夹持接头对应的端部六角结构，不能通过旋转接头主体的方式拧紧螺纹，避免损坏内部的旋转密封结构。在实际选型应用中，这类旋转接头通常用在存在周期性摆动或者转动的管路连接位置，比如工程机械的动臂液压管路，设备作业过程中动臂反复举升回落，管路会随着动臂动作产生角度变化，使用这款旋转接头就可以释放管路的扭转应力，大幅提升管路系统的使用寿命；还有高压水清洗设备的喷枪连接位置，操作人员握持喷枪作业时会频繁转动喷枪角度，旋转接头可以避免输水胶管跟着喷枪反复扭转，减少胶管的疲劳磨损。从结构细节设计上，接头的流道采用等径圆滑过渡设计，直角转角位置没有突兀的截面变化，流体通过时的局部阻力损失更小，不会在转角位置产生明显的紊流，

　　既能够降低流体输送过程中的压力损耗，也能减少高压流体含杂质时对接头内壁的冲蚀磨损，延长接头的整体使用寿命。接头的外部金属结构采用高强度金属材质加工，表面做了防锈处理，能够适应户外、潮湿等相对恶劣的作业环境，不会因为环境腐蚀造成结构强度下降或者密封失效。在三维建模过程中，这类接头的建模重点在于旋转配合位置的尺寸公差匹配，内部密封槽的尺寸精度直接决定了密封件的压缩量是否合理，压缩量过大会造成旋转阻力过大，甚至密封件过早磨损失效，压缩量过小则会在高压工况下出现泄漏问题，建模时需要严格按照密封件的标准规格预留对应的槽体尺寸，同时两个旋转配合面的同轴度公差需要控制在合理范围内，避免旋转过程中出现卡滞或者偏磨的问题。另外接头端部的NPT螺纹建模需要符合标准锥度要求，螺纹的牙型角、锥度比例都要和标准规范一致，才能保证和外接管道连接时的配合精度，避免出现螺纹拧入深度不足或者配合过松的问题。在管路系统整体装配仿真时，还需要验证接头旋转全行程范围内和周边管路、结构件的干涉情况，确保设备在整个动作范围内，接头都有足够的活动空间，不会和周边部件发生碰撞。
