10英尺高带气动撑杆剪式伸缩楼梯结构

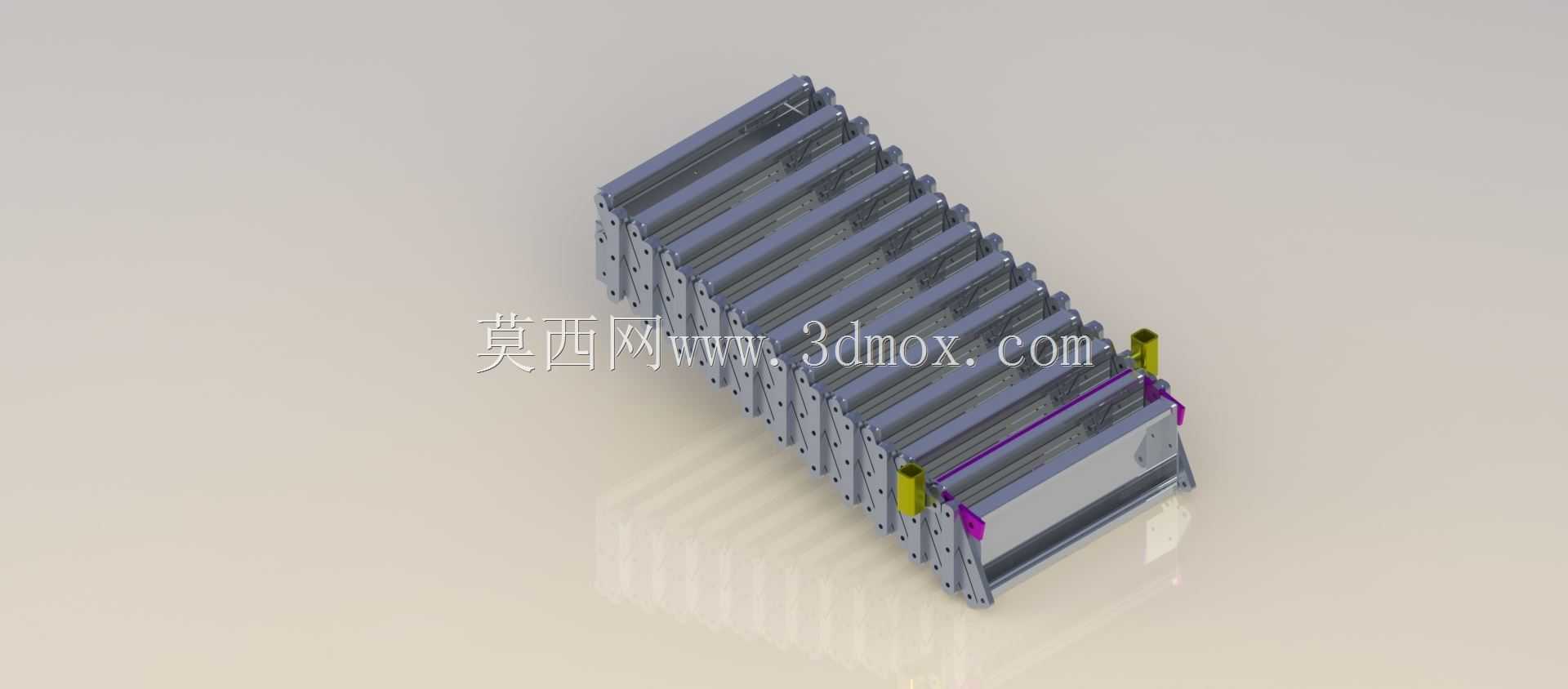

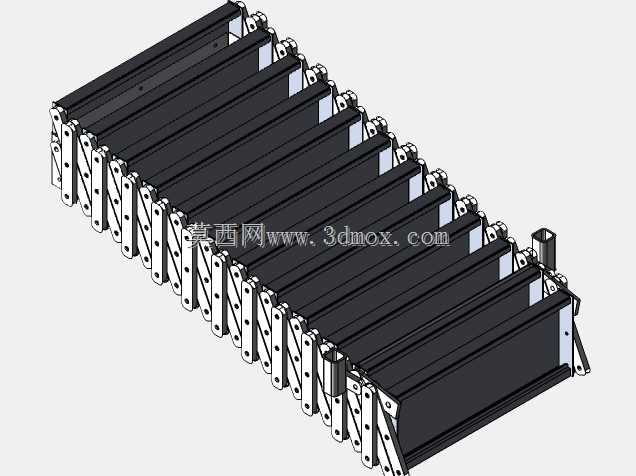

　　这款剪式伸缩楼梯的设计，最初是针对狭小空间内的垂直通行需求做的结构优化，很多老房改造、loft夹层、设备平台检修的场景里，固定楼梯会占用大量平面空间，常规折叠梯又存在收纳后突出墙面、展开时稳定性不足的问题，剪式平行连杆的结构刚好能解决这一矛盾——收缩状态下整体呈扁平矩形，厚度仅相当于普通踏步板的堆叠尺寸，可以完全嵌入预留的吊顶或楼板洞口内，不会额外占用下层空间的使用面积。从结构受力逻辑来看，整套梯的核心承重依托两侧的剪式铰接连杆组，每片连杆采用等厚钢板冲压成型，铰接点处做了翻边衬套处理，避免反复伸缩过程中销轴与连杆孔的磨损失圆，每一级踏步与两侧连杆采用刚性铆接固定，展开后踏步始终保持水平状态，不会随剪叉的开合角度出现倾斜，

　　踏步表面做了防滑压纹处理，即便鞋底沾有少量油污或水渍，也能保证足够的接触摩擦力。气动撑杆的布置位置选在梯体靠近固定端的两侧，并非随意选定的安装点，而是通过力矩平衡计算得出的最优位置：展开过程中撑杆提供辅助推力，单人即可轻松将梯体从收纳状态拉出至完全展开位，完全展开后撑杆进入锁止支撑状态，配合底部的可调式支撑脚，能抵消梯体受载时的下挠变形，避免使用过程中出现梯体晃动或自行回缩的风险。两侧的扶手采用随动式设计，与剪叉连杆组做同步联动，梯体收缩时扶手会随连杆同步折叠收平，不会出现突出的杆件影响收纳，展开后扶手高度刚好符合人体工程学的扶握高度，上下通行时可以提供稳定的侧向支撑，避免人员失足跌落。尺寸边界上，

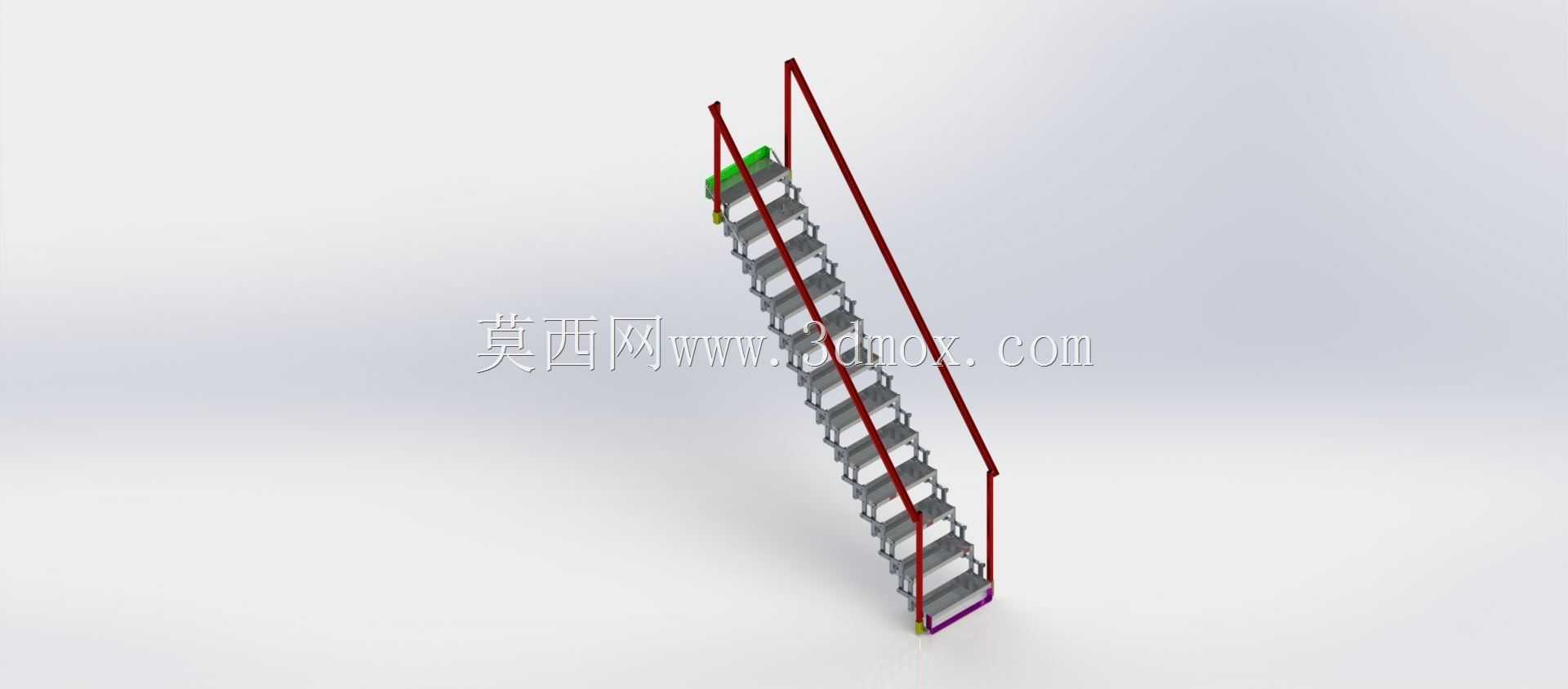

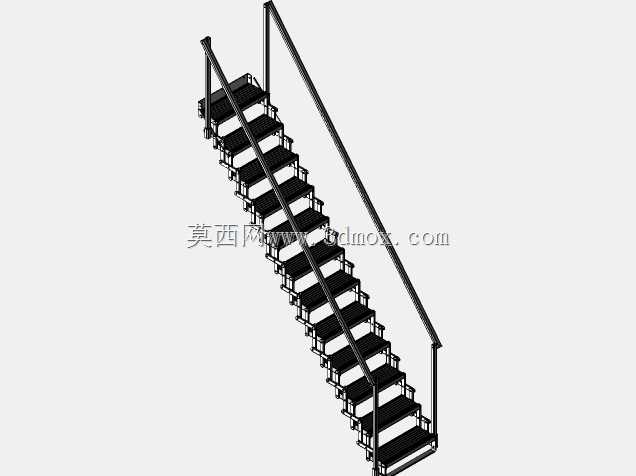

　　这款梯完全展开后的垂直通行高度为10英尺，踏步净宽为2英尺，这个尺寸是经过实际通行验证的最优区间：2英尺的踏步净宽可以满足单人携带常规工具包顺利通行，不会出现侧身挤过的局促感，10英尺的通行高度刚好适配常规loft夹层、屋面检修口、小型设备平台的层高需求，安装时仅需在楼板处预留对应尺寸的洞口，将梯体的固定端与洞口周边的结构预埋件做螺栓连接即可，不需要额外做复杂的承重支架，安装边界条件简单，不管是新建建筑预装还是老旧空间改造加装都能适配。实际使用场景中，这类伸缩梯除了民用的阁楼通行外，也大量应用在工业车间的设备操作平台登高、仓储货架的高位取货通道、临时检修作业的垂直通行等场景，相比固定钢梯，它的收纳特性可以在不需要通行时完全收起，

　　保证车间或仓储空间的平面通行顺畅，相比移动式登高梯，它与结构固定连接的形式不存在侧翻风险，使用时不需要额外挪动对位，展开即可使用，效率更高。设计过程中对剪叉连杆的铰接间隙做了严格控制，间隙过大会导致展开后梯体晃动量超标，间隙过小则会出现伸缩卡滞，尤其是在温湿度变化较大的环境中，金属件的热胀冷缩会影响配合间隙，因此在铰接点处选用了自润滑衬套，既可以补偿小范围的尺寸变化，又能长期使用不需要频繁加注润滑脂，降低后期维护成本。底部的支撑脚采用可调高度的橡胶防滑脚垫，可以适配不太平整的地面，安装时可以根据实际地面的平整度调整脚垫高度，保证四个支撑点完全受力，避免出现虚脚晃动的情况，梯体完全展开后还设置了机械安全锁扣，锁扣卡入对应连杆的定位槽内，即便气动撑杆出现泄压故障，机械锁扣也能牢牢卡住连杆位置，防止梯体突然收缩引发安全事故。
