带底板套筒的工业防护栏扶手结构

　　这款带底板与套筒的扶手结构，主要应用在工业生产车间的操作平台边缘、设备巡检通道侧边、高架输送线旁的人行区域，以及厂区内临时检修作业的临边位置，核心作用是为通行、作业人员提供可靠的侧向防护与手扶支撑，避免人员失足从临边位置跌落，同时在人员行走失衡时提供可抓握的受力点，降低作业过程中的磕碰、坠落风险。

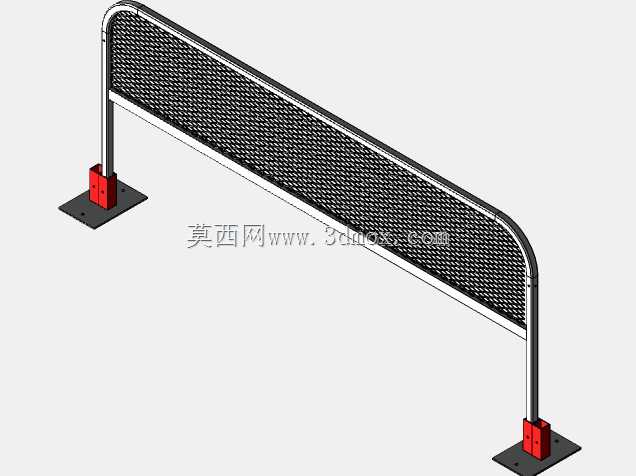

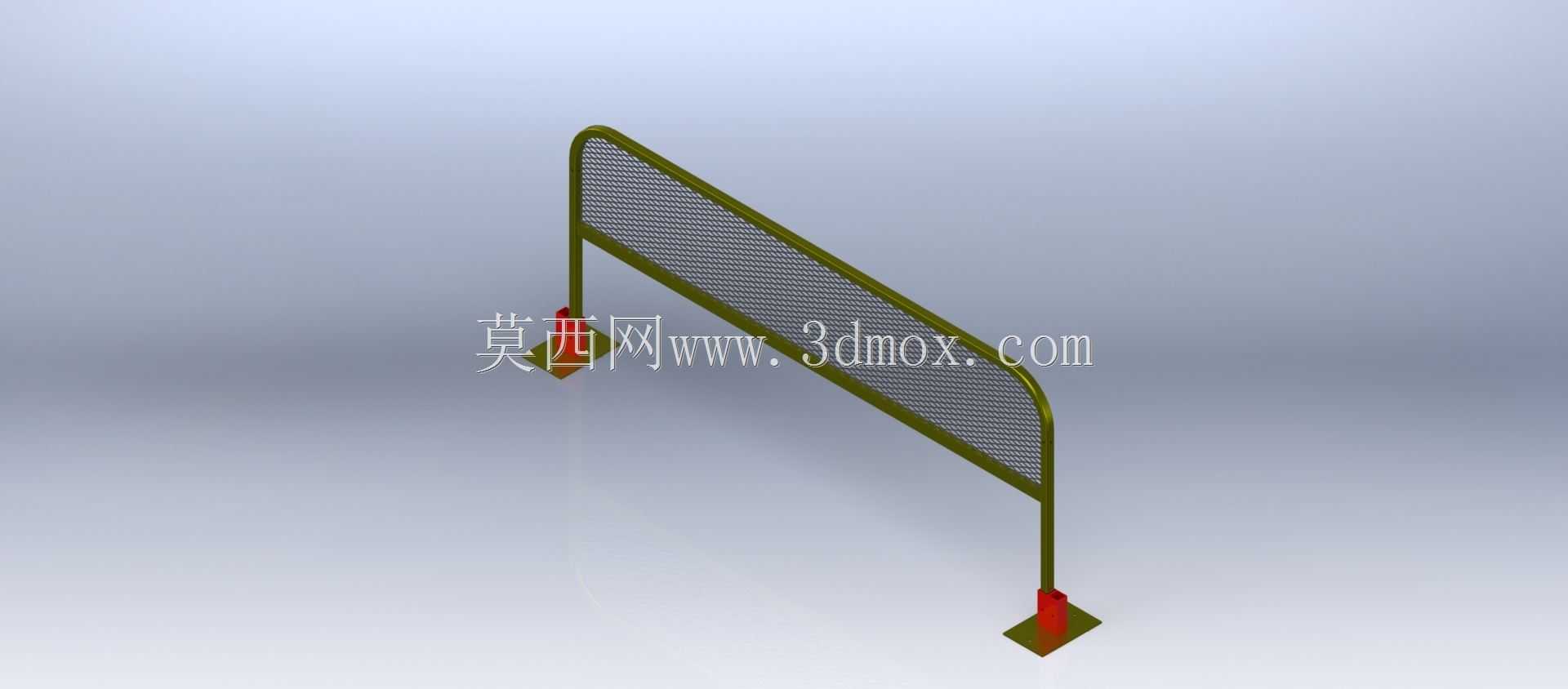

　　从结构设计逻辑来看，整体采用弯管成型的主框架搭配网状栏板的组合形式，主受力扶手管为一体化冷弯成型，避免了多段拼接带来的焊缝应力集中问题，弯角处采用大圆弧过渡，既消除了尖锐棱角带来的磕碰隐患，也能保证扶手管在承受侧向冲击时，应力可以顺着圆弧段均匀分散，不会在弯折位置出现应力断裂的情况。栏板部分采用密目网状结构，相比传统横杆式护栏，既可以防止小型工具、零配件从护栏间隙掉落至下方作业区域，也不会因为栏板遮挡过多影响巡检人员对设备运行状态的观察视线，网状结构的通透特性也能减少车间内通风、照明的遮挡，适配多数生产车间的现场环境要求。

　　底部的固定底板与套筒结构是整个设计的核心细节，套筒部分套设在主扶手管的下端立柱外侧，两者之间采用紧定螺钉加焊接的双重固定方式，既可以在安装时通过套筒与立柱的配合微调扶手的整体安装高度，适配不同现场的地面找平误差，也能在立柱受到侧向冲击力时，通过套筒分担立柱根部的剪切应力，避免立柱直接从底板焊接位置断裂。底部的固定底板为方形钢板，四个角预留螺栓安装孔，安装时可以直接通过膨胀螺栓与混凝土地面、钢结构平台面板固定，不需要在现场做复杂的预埋焊接作业，大幅降低现场安装的施工难度，也方便后期护栏移位、维护时的拆卸作业。底板与套筒之间设置有三角形加劲肋，分别对应扶手受力的两个主要方向，当人员倚靠或者侧向撞击扶手时，加劲肋可以将受力快速传递至整个底板平面，避免套筒与底板连接位置因局部受力过大出现开焊变形。

　　从安装边界尺寸来看，扶手整体的有效防护高度符合工业临边防护的通用要求，主扶手管的中心高度距离安装完成面为1.2米，刚好适配成年人员站立时的手扶舒适高度，网状栏板的下边缘距离安装完成面的间隙控制在10厘米以内，防止人员脚部从间隙滑出，栏板的网孔尺寸控制在3厘米以内，避免人员手部穿过网孔触碰外侧的运转设备。两个底部支座之间的跨度为2米，这个跨度既可以保证单段扶手的整体刚度，在承受1KN的侧向集中力时扶手的最大挠度不超过30毫米，满足防护结构的刚度要求，也不会因为单段长度过短导致现场安装时拼接缝过多，影响整体的外观一致性与安装效率。

　　在实际选型适配过程中，这类扶手结构可以根据现场的实际通道长度进行多段拼接，拼接位置采用专用的连接套管将相邻两段的扶手主管插接固定，不需要额外的焊接作业，拼接完成后整体的受力性能可以达到单段结构的同等水平。针对有防腐要求的化工车间、户外作业区域，还可以在整体成型后做热浸镀锌或者喷塑处理，提升结构的耐腐蚀性能，延长户外或者腐蚀环境下的使用寿命。相比传统的砖砌防护栏或者现场焊接的简易护栏，这种预制化的扶手结构所有部件都在工厂内完成成型、焊接、防腐处理，现场只需要完成螺栓固定即可投入使用，安装效率是传统现场焊接护栏的3倍以上，同时整体的外观一致性更好，防护性能更稳定，不会因为现场焊接工人的技术水平差异导致护栏的防护能力参差不齐。

　　设计过程中也充分考虑了不同场景的适配性，比如在设备操作口的位置，可以直接将对应段的栏板预留开口，搭配同规格的活动门结构，不需要对主扶手框架做额外的切割修改；在有管线需要穿过护栏的位置，也可以提前在网状栏板上预留对应尺寸的穿线孔，避免现场安装时切割栏板破坏整体结构强度。主扶手管的管径选用通用的工程管材规格，后期如果出现局部磕碰变形，现场维修时可以很方便地采购到同规格的管材进行替换，不需要定制特殊规格的配件，降低后期的维护成本。
