DPM机枪剥落螺栓结构三维建模

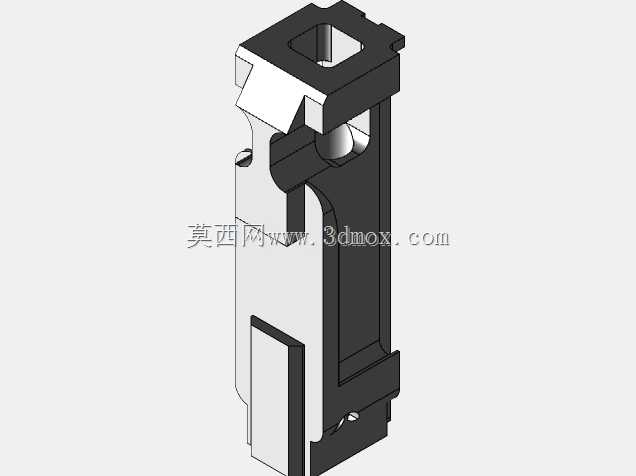

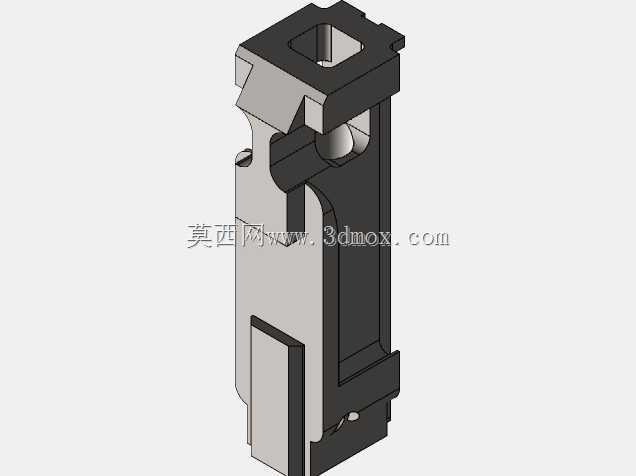

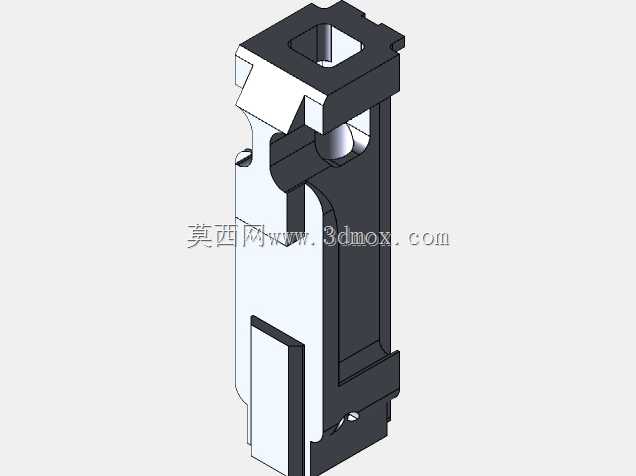

　　该零件作为DPM轻机枪自动机循环过程中的核心受力构件，承担着枪机框后坐到位时的剥壳阻力传递、击发机构的行程限位双重作用，在枪械连续射击的高频冲击工况下，需要承受瞬时峰值超过12kN的轴向撞击载荷，同时还要耐受枪膛内溢出的高温火药燃气冲刷，其结构可靠性直接决定了整枪的供弹、退壳动作连贯性，一旦出现形变或断裂，会直接引发卡壳、无法击发等致命故障。从结构设计逻辑来看，该零件采用了非对称的异形截面构型，上部的方形镂空结构是与枪机框导轨的配合定位面，加工时需要保证两侧定位面的平行度公差控制在0.02mm以内，确保枪机往复运动时不会出现卡滞；侧面的斜向凸起是剥壳工作面，其斜面角度经过反复调校，刚好能在枪机后坐初始阶段抓住弹壳底缘的同时，

　　不会对弹壳本体造成额外的挤压形变，避免出现断壳故障。下部的长条形凸台是与机匣导轨的配合段，其表面粗糙度要求达到Ra1.6，减少连续射击时的摩擦阻力，同时该段预留了0.1mm的磨损余量，在枪械全寿命周期内即使出现正常磨损，也能通过调整垫片补偿间隙，不需要直接更换核心构件。在安装边界上，该零件的总长度控制在87mm，最大宽度22mm，上部安装位的方形槽尺寸为12mm×12mm，与枪机框的配合间隙为0.03-0.05mm，既保证运动顺畅，又不会出现过大的晃动量影响击发精度；下部与机匣的配合段宽度为8mm，安装时需要从机匣尾部的导轨槽滑入，到位后通过顶部的限位销固定，不需要额外的紧固件，野外分解维护时只需要冲下限位销即可完成拆卸，

　　非常适合战地环境下的快速保养。从实际应用场景来看，这类枪械核心受力零件的建模，不能只追求外形的视觉相似度，必须严格还原每一处受力面的角度、每一个配合段的尺寸公差，因为在实弹射击的工况下，哪怕0.1mm的尺寸偏差，都可能导致自动循环动作中断。建模过程中需要重点关注几个应力集中区域：上部镂空结构的转角处采用了R0.8mm的圆角过渡，避免连续冲击下出现应力断裂；侧面剥壳凸起的根部做了加厚处理，抵消剥壳时的侧向弯矩；零件整体采用了变壁厚设计，受力较大的上部区域壁厚达到6mm，而仅起导向作用的下部区域壁厚为3mm，在保证结构强度的前提下尽可能控制零件重量，降低自动机往复运动的惯量，提升连发射击时的稳定性。不同于普通民用机械零件，

　　枪械构件的设计需要兼顾极端温度环境下的适配性，该零件的材料选用25CrMo4合金钢，表面做磷化处理，在-40℃到60℃的环境温度区间内，其结构形变率不超过0.01%，不会因为热胀冷缩导致配合间隙变化引发动作故障。建模时还原的每一处倒角、每一个凹槽，都对应着实际使用中的功能需求：比如零件侧面的半圆形凹槽，是为了让开击针的运动行程，避免击针往复运动时与该零件发生摩擦；顶部的斜切面是为了在供弹过程中引导弹尖顺利进入弹膛，减少供弹阻力。很多初涉枪械建模的设计者容易忽略这些细节，只做外形的大致还原，实际上这些细微的结构特征，都是经过数十年的实弹测试迭代而来，每一处几何特征都有其不可替代的工程意义。在装配关系上，该零件前端面在枪机闭锁时会抵住节套的后端面，承受击发时的部分膛压反作用力，因此前端面的平面度公差要求控制在0.015mm以内，确保受力均匀不会出现偏磨；后端面则与复进簧导杆的前端配合，复进簧的预压力直接作用在该端面上，推动整个枪机框完成复进动作，因此后端面的中心位置设计有直径5mm的定位凹坑，保证复进簧的作用力始终沿着零件的中心轴线，不会出现侧向分力导致运动卡滞。
