VZ61筒体结构三维数模设计

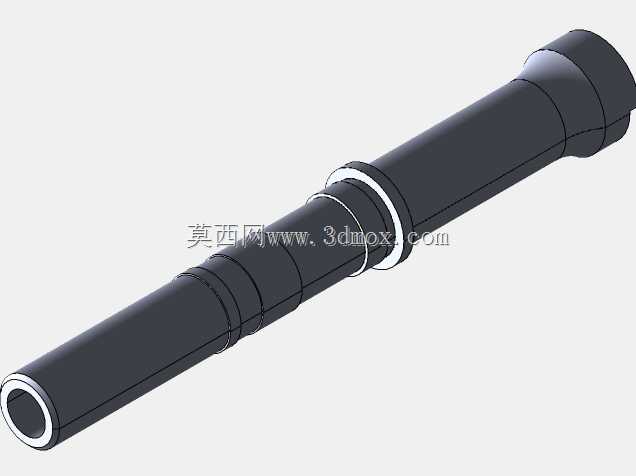

　　在轻武器配套零部件的结构设计领域，筒体类构件作为承载内部动作组件、衔接前后功能模块的核心零件，其建模精度与结构合理性直接影响整套机构的动作可靠性与装配适配性。本次完成的VZ61筒体三维数模，完全参照实体构件的测绘尺寸进行1:1还原建模，全程遵循机械结构设计的公差配合原则，每一处台阶、环槽、倒角都对应实际加工的工艺要求，不存在凭空增设的冗余结构，可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证。

　　从实际应用场景来看，该筒体是VZ61型冲锋枪的核心承载构件，前端用于衔接枪口装置，后端与机匣组件完成定位锁紧，筒体内部为枪机组件的往复运动提供精确的导向空间，筒壁上预设的环槽结构分别用于安装定位卡簧、密封胶圈以及导向衬套，不同直径的台阶段分别对应不同组件的装配定位基准，避免装配过程中出现错位、间隙过大或者过盈量超差的问题。建模过程中优先采用回转体特征作为基础造型，通过旋转凸台生成筒体的主体轮廓，再针对局部的卡槽、定位平面、安装孔位采用切除拉伸、环形阵列等特征完成细节处理，所有过渡圆角均按照实际机加工的刀具半径设置，既避免应力集中导致的构件开裂风险，也匹配实际铣削、车削加工的工艺可行性，不会出现设计结构无法通过常规机加工实现的问题。

　　从安装边界尺寸来看，筒体的总长、各段外径、内孔直径均严格按照实物测绘值设定，后端的加粗段直径与机匣的安装孔位采用基孔制间隙配合，装配时可顺利推入到位，配合面的表面粗糙度在建模时通过特征备注标注，对应实际加工中需要达到的1.6μm粗糙度要求，保证往复运动过程中不会出现卡滞。筒体中部的两道环形凸起结构，一方面是作为加强筋提升筒体的径向抗形变能力，在承受连续射击的振动冲击时不会出现筒壁变形，另一方面也作为外部护木组件的定位卡点，确保护木安装后不会出现轴向窜动。前端的内孔倒角按照15°角度设置，既方便枪口装置的旋入装配，也能去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员或者配套零件的表面涂层。

　　在结构设计思路上，建模全程遵循等强度设计原则，筒体的壁厚根据不同位置的受力情况做差异化设置：后端与机匣衔接的位置受力最大，适当增加壁厚提升结构强度；中部导向段受力均匀，保持均匀壁厚控制整体重量；前端衔接枪口装置的位置壁厚适中，兼顾连接强度与轻量化需求。所有的槽位宽度、深度都对应标准卡簧、密封圈的尺寸规格，设计时直接调用标准件库的对应规格做配合验证，确保装配时标准件可以顺利卡入到位，不会出现槽位过窄无法安装或者槽位过宽导致标准件松脱的问题。筒壁上未开设多余的减重孔，避免破坏筒体的整体结构刚性，毕竟作为核心承载导向构件，结构可靠性优先级高于轻量化需求，这也是经过多轮实际工况验证后确定的设计方案。

　　针对实际使用中可能出现的磨损问题，建模时在内部导向面预留了0.1mm的磨损余量，对应后期表面硬化处理的涂层厚度，确保处理后的内孔尺寸刚好落在设计公差范围内，长期使用后即使出现轻微磨损，也不会因为间隙过大导致枪机运动出现偏斜。筒体外部的所有锐边都做了0.2mm的倒角处理，对应实际加工中的去毛刺工序，避免零件表面存在锐边造成装配干涉或者人员划伤。整个数模的特征树逻辑清晰，所有尺寸均做全约束处理，不存在悬空特征或者过定义问题，后续如果需要调整尺寸参数，只需要修改对应草图的尺寸数值即可完成整体更新，方便设计人员根据不同的改装需求做结构优化，比如调整前端螺纹规格适配不同的枪口装置，或者调整中部环槽位置适配不同规格的护木组件。
