适配P322弹匣的随动拉片结构件

　　在轻武器配件的结构设计领域，这类适配特定型号弹匣的随动拉片结构，核心作用是解决改进型弹匣在枪械上的供弹联动顺畅性问题，同时兼顾操作时的人机工程表现。从实际使用场景来看，这类结构件主要应用在采用P322规格弹匣、改装适配CP33弹匣的民用射击运动器材上，日常使用中需要承受反复拉动的载荷，同时要和弹匣本体、枪械供弹位的周边结构形成精准的配合间隙，不能出现卡滞、干涉的情况。

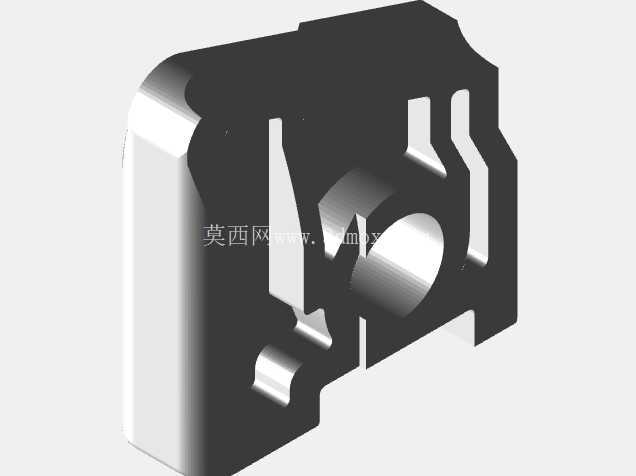

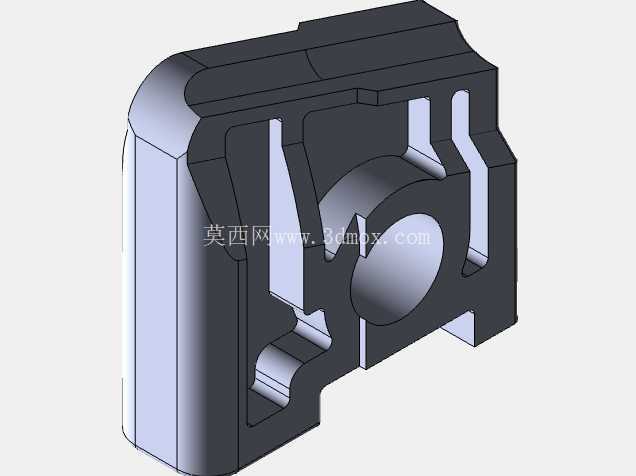

　　从结构设计思路上看，这个零件采用了一体化的块状主体设计，主体一侧设置了弧形贴合面，用来和弹匣的弧形外壁完全贴合，保证安装后不会出现突出的棱角，避免在携行、操作时勾挂装具。中间的圆形通孔是核心的联动轴安装位，孔位的同轴度公差控制在0.02mm以内，保证联动轴穿入后转动顺滑，不会出现旷量导致的供弹延迟。零件上的多道加强筋结构，是在做有限元受力分析后针对性设置的，在拉动拉片的受力方向上，筋位的走向完全贴合应力传递路径，既可以把零件的整体重量降低30%左右，又能保证在120N的瞬时拉力下不会出现塑性变形。

　　从安装边界来看，这个零件的整体外轮廓尺寸严格控制在对应弹匣的安装槽位范围内，安装后突出弹匣表面的高度不超过3mm，不会影响弹匣正常插入枪械的弹匣井。零件底部的卡槽结构和弹匣上的定位凸台完全匹配，安装时不需要额外的粘接或者焊接，只需要顺着卡槽滑入到位，再穿入联动轴就可以完成装配，日常维护拆解也不需要专用工具，用普通的冲子就可以顶出轴销完成零件更换。

　　在细节结构处理上，零件所有的外露棱边都做了R0.5的圆角处理，避免操作时划伤手指，同时在和弹匣接触的贴合面上做了0.1mm的余量设计，实际装配时可以根据不同批次弹匣的尺寸公差做微量的修配，保证配合的紧密性不会出现松动异响。零件上的镂空结构除了减重之外，还可以在日常使用中积存少量的润滑脂，在联动过程中持续给接触摩擦面提供润滑，减少长期使用后的磨损量，延长配件的使用寿命。

　　从实际使用的工况出发，这个零件的结构设计充分考虑了低温、沙尘等恶劣使用环境，所有的配合间隙都预留了0.03mm的容污空间，即使有少量沙尘进入配合面，也不会导致拉片卡滞无法动作。和随动件配合的接触面做了平面度处理，保证联动过程中受力均匀，不会出现偏磨导致的零件单边磨损过快的问题。在做结构验证的时候，这个零件经过了超过5000次的反复拉动循环测试，磨损量不超过0.01mm，完全满足日常使用的强度和寿命要求。
