Liberty One紧凑型手持发射器结构设计

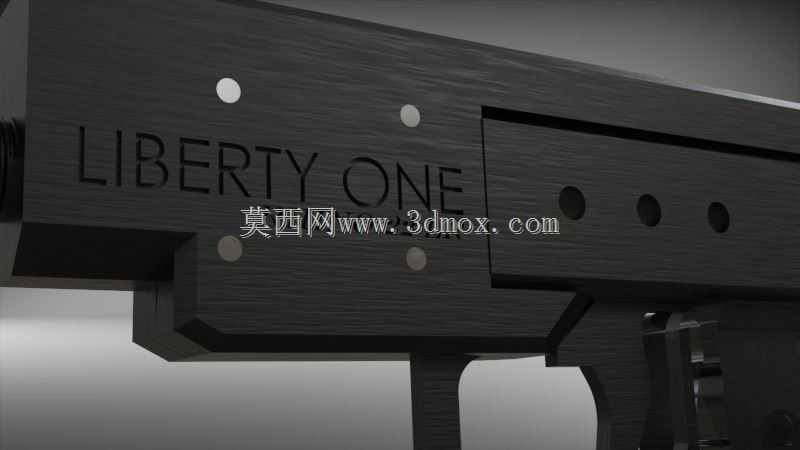

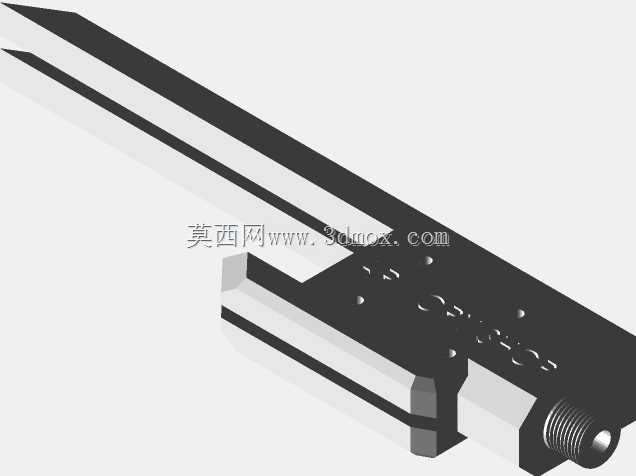

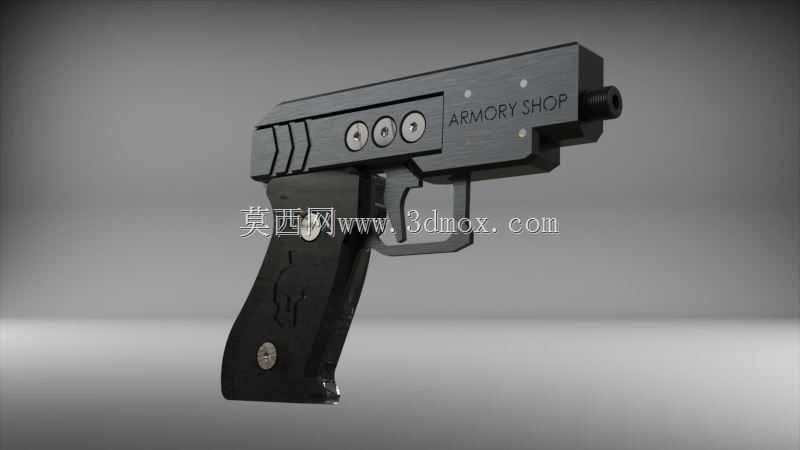

　　这款手持发射装置的结构设计，核心围绕单手握持的人机工程边界展开，整体外形采用直线型机匣搭配垂直握把的布局，机匣主体为一体化金属切削成型结构，侧面预留的三个圆形沉孔为击发机构的定位安装位，加工时需保证三个孔的同轴度误差控制在0.02mm以内，避免击针运动卡滞。机匣前端的枪管接口采用标准外螺纹设计，可适配不同长度的同口径替换枪管，螺纹规格选用通用的细牙螺纹，保证连接强度的同时兼顾拆装便捷性，枪管尾部与机匣的贴合面做了0.1mm的沉台限位，装配时无需额外调整即可保证同轴度。

　　握把部分采用分体式两片结构，通过底部的内六角螺丝与机匣下部的安装槽锁紧固定，握把表面的防滑纹路采用模压成型的凹凸纹理，深度控制在0.8mm，既保证握持时的摩擦力，又不会因为纹路过深造成硌手问题，握把内部预留的空腔可容纳击发簧与传动连杆，空间利用率达到90%以上，没有多余的冗余结构。扳机护圈采用与机匣一体加工的弧形结构，弧度贴合食指自然弯曲的轨迹，扳机行程设计为5mm，触发力度控制在25N左右，符合常规轻武器的操作习惯，避免误触的同时保证击发响应速度。

　　从实际应用场景来看，这类紧凑型发射装置主要用于休闲射击运动、影视道具制作以及战术装备展示场景，整体尺寸控制在成年人手掌可完全包覆的范围，长度约160mm，高度约120mm，宽度最大处为28mm，可轻松放入普通外套口袋或者战术腰套中，便携性远优于常规全尺寸手枪类产品。设计时没有采用外露的击锤结构，所有击发传动部件全部内置在机匣内部，既减少了外物勾挂的风险，也提升了整体外观的简洁度，机匣侧面蚀刻的标识区域深度为0.2mm，可根据需求定制不同的标识内容，不会破坏机匣整体的结构强度。

　　结构设计上，这款产品采用自由枪机式的自动原理，没有复杂的闭锁机构，零件总数控制在27个以内，极大降低了加工与装配的难度，所有零件的公差配合均采用基孔制，机匣内部的枪机运动导轨为直槽结构，表面粗糙度要求达到Ra1.6，保证枪机往复运动的顺畅度，不会出现卡滞问题。握把与机匣的连接螺丝采用标准M3内六角螺丝，通用市面上的常规拆装工具，后期维护时无需专用工具即可完成全枪的拆解与保养，拆解步骤仅需卸下握把底部的固定螺丝，即可分开两片握把，取出内部的击发簧、扳机连杆与枪机组件，日常维护清理十分便捷。

　　安装边界方面，这款产品没有额外的外接附件接口，整体为独立完整的功能结构，不需要搭配其他外部设备即可实现完整的发射功能，机匣顶部为平面结构，可根据后续改装需求加装微型瞄准配件，顶部平面的平面度误差控制在0.05mm以内，加装配件时可保证安装基准的一致性。材料选择上机匣与枪机等受力部件采用7075铝合金硬质阳极氧化处理，表面硬度达到HV400以上，耐磨性能优异，握把片采用增强尼龙材料注塑成型，抗冲击强度可承受1.5米高度跌落无裂纹，整体空重控制在320g左右，长时间单手握持不会产生明显的疲劳感。

　　在细节设计上，扳机与扳机连杆的连接采用销轴铰接结构，销轴两端做铆边处理，避免使用过程中销轴脱出，击针采用整体式不锈钢加工，头部做圆弧过渡处理，避免长时间撞击造成底火击穿问题，击针簧的簧丝直径为0.8mm，自由长度18mm，预压行程3mm，可保证击针有足够的撞击力完成击发动作，同时不会因为簧力过大造成扳机力过重。握把片内侧做了网格状的加强筋结构，在减少材料用量降低重量的同时，保证握把片的结构强度，握持时不会产生形变。
