浴室排水防臭地漏结构设计方案

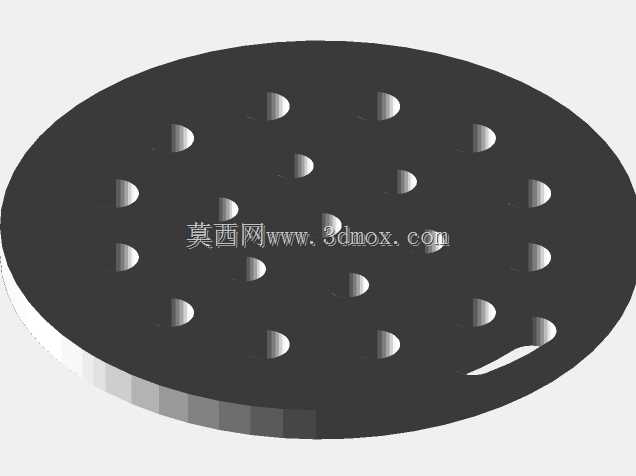

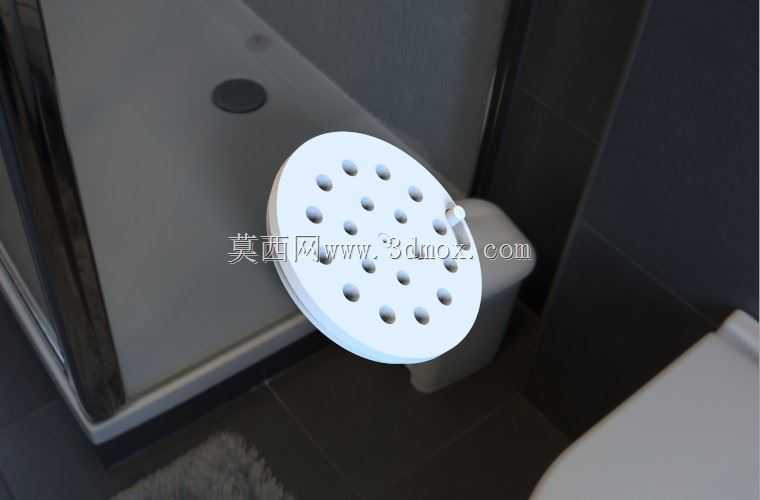

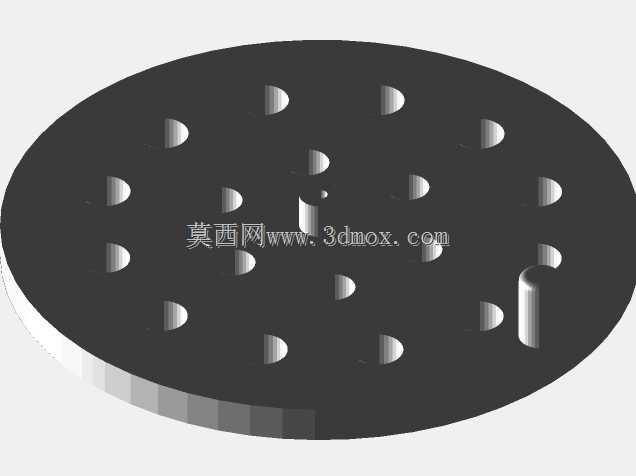

　　在民用住宅卫浴空间、公共淋浴间、阳台排水区域的给排水系统设计中，地面排水构件的选型与结构设计直接影响空间使用体验与管网运维效率，本次设计的排水构件针对常规地漏易反味、易堵塞、排水速率不足的痛点做了结构优化，适配3D打印快速制作与小批量定制的生产场景。从实际安装边界来看，该构件适配常规50mm直径的PVC排水立管，安装完成后顶面与装修完成面的高差控制在2mm以内，不会出现凸起绊脚或者凹陷积水的问题，盖板整体采用圆形结构，直径设计为120mm，覆盖排水口周边的找坡汇水区域，避免排水时水流从盖板侧边溢出。功能设计层面，构件分为上部滤水盖板与下部启闭阀体两个核心部分，上部盖板均匀排布21个直径8mm的圆形透水孔，孔位采用错位排布方式，

　　既保证整体过水面积达到盖板总面积的35%以上，满足淋浴时大流量排水的需求，又能有效拦截头发、织物纤维、沐浴产品结块等大尺寸杂物，避免杂物落入排水立管造成管网堵塞，日常清理时只需掀开盖板即可倾倒拦截的杂物，无需深入管道掏取。下部的启闭结构采用重力自密封设计，无额外弹簧、磁吸等易损耗配件，当有水流汇入时，水的重力会带动密封瓣向下开启，水流直接排入立管，当排水结束后，密封瓣依靠自身重力复位，与排水口端面紧密贴合，完全阻断排水立管内的臭气、爬虫顺着管道缝隙进入室内的路径，解决了传统水封地漏长期不用存水干涸后反味的问题。设计过程中重点考量了不同使用场景的适配性，针对淋浴区常年处于潮湿环境的特点，构件整体壁厚设计为3mm，

　　既保证3D打印制作时的结构强度，不会因为踩踏出现盖板断裂变形，又不会因为壁厚过大导致打印耗时过长、材料成本过高；密封瓣与阀体的配合面做了15度的倾斜导角，复位时能够自动找正贴合，不会因为安装时的微小倾斜出现密封间隙。从安装流程来看，该构件不需要额外的固定配件，直接嵌入装修时预留的排水口即可，适配大多数家庭装修时的标准排水预留尺寸，更换旧地漏时也不需要破坏周边的瓷砖层，只需取出旧地漏清理干净管壁，将该构件放入即可完成安装，大幅降低了后期更换维护的难度。针对3D打印的制作特性，整个模型做了无支撑打印优化，所有悬空结构的倾斜角度都大于45度，打印时不需要额外添加支撑结构，打印完成后只需简单去除打印层纹即可直接使用，不需要复杂的后处理工序；

　　同时模型的所有配合面都预留了0.2mm的装配间隙，适配PLA、ABS、PETG等常用3D打印材料的收缩率，不会因为打印材料的轻微收缩导致密封瓣卡滞无法正常启闭。在实际使用场景的验证中，该构件的排水速率能够达到0.6L/s，完全满足普通家庭淋浴时的排水需求，不会出现地面积水没过脚面的情况；密封结构在排水结束后3秒内即可完成复位，经过连续1000次启闭循环测试，密封瓣没有出现磨损卡滞的问题，密封性能依然保持初始状态，能够有效阻挡管道内的异味与小虫进入室内。相较于市面上常规的地漏产品，该结构没有复杂的零配件，整体一体化程度高，无论是个人用户自行3D打印制作替换，还是小批量定制生产适配特殊尺寸的排水口，都具备极高的灵活性，不需要开模即可快速产出适配不同安装场景的定制化构件。
