多自由度模块化旋转手机夹持支架

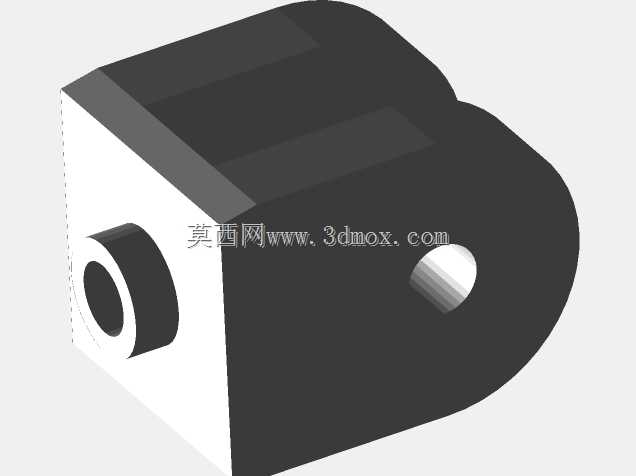

　　这款模块化旋转夹持支架的设计初衷，是解决实验室及日常桌面场景下，小型数码设备、功能模块的灵活固定需求，核心适配手机类手持数码终端，同时预留了通用安装接口，可兼容SMD功能模块、小型传感单元等多种需频繁调整角度的搭载件。从结构设计逻辑来看，整体采用分体式模块化拼接思路，底座为六边形矮台结构，底部平面可直接贴合平整桌面、实验台架表面，也可通过预留的标准安装孔位配合M6螺钉完成刚性固定，底座与第一级旋转关节采用内嵌式轴孔配合，可实现水平方向360度周向旋转，关节侧面预留紧定螺钉安装位，常规使用时可放入带压弹力的弹簧螺钉，调整角度后依靠弹簧预紧力自动锁止，无需每次手动拧紧紧固件，大幅提升角度调整的操作效率。

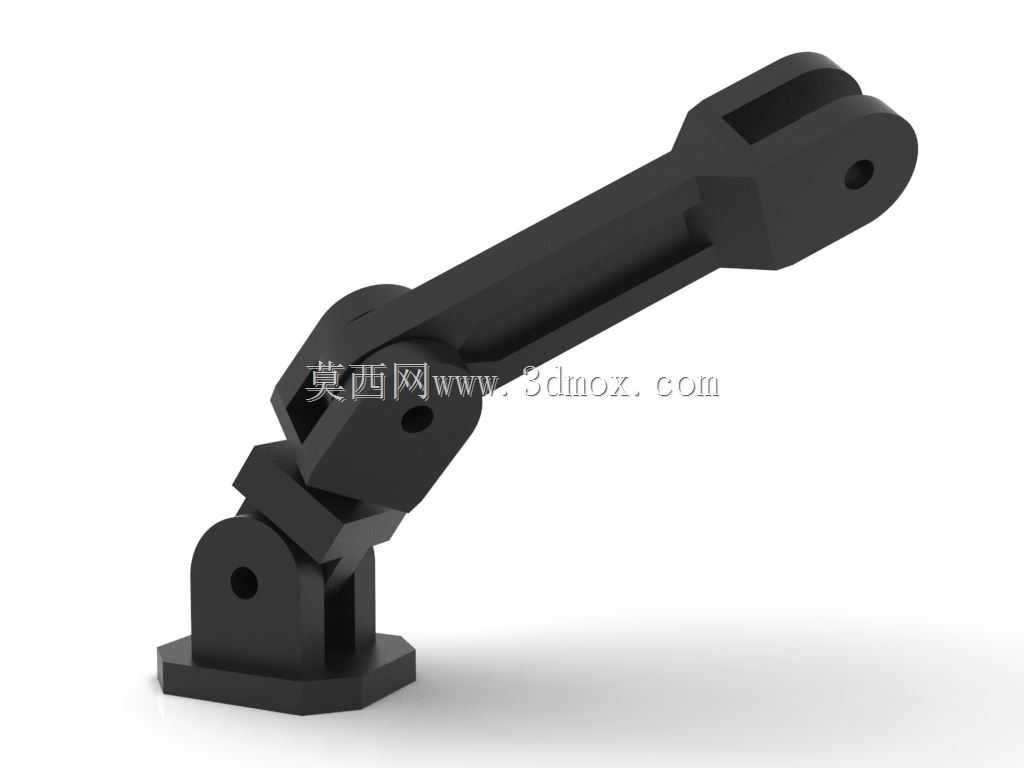

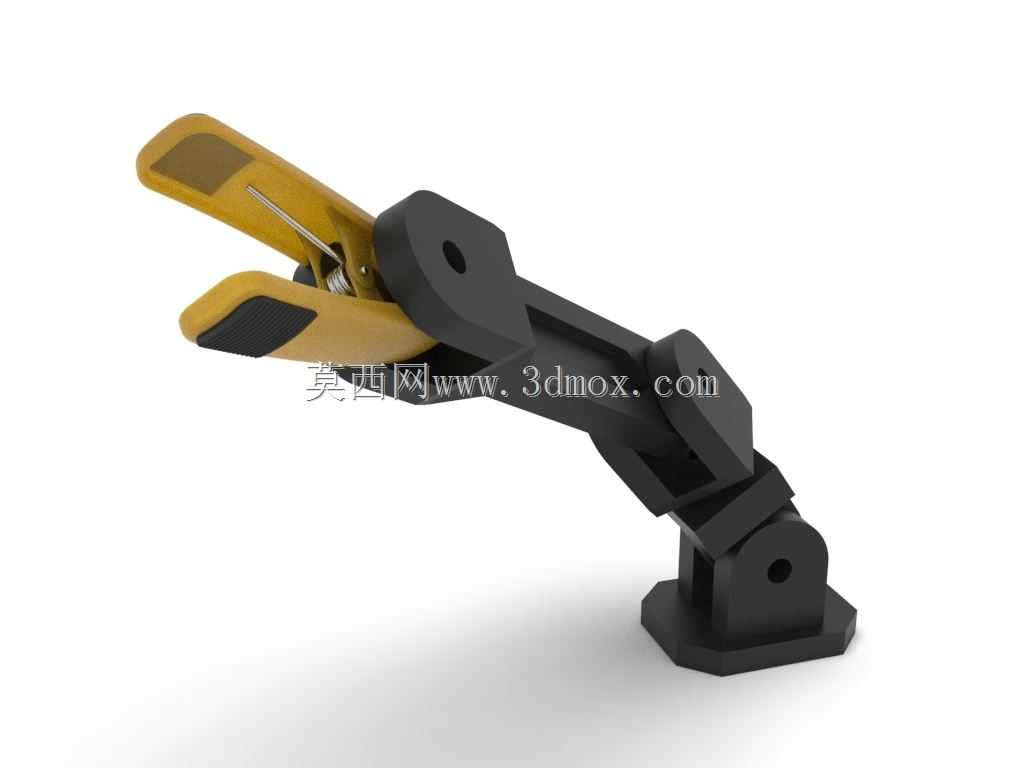

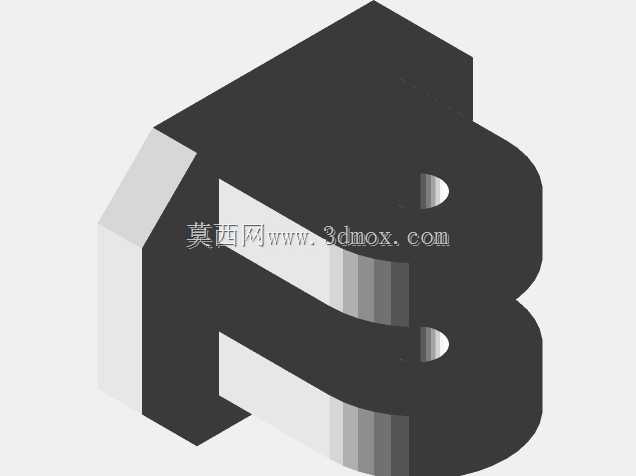

　　第二级旋转关节与第一级关节采用正交轴布局，可实现俯仰方向大角度调节，两个关节的配合面均做了防滑齿面处理，当锁止结构压紧时，齿面咬合可避免搭载设备后出现打滑低头的问题，关节处的镂空减重孔并非单纯为了美观，而是针对3D打印工艺做的优化，既减少打印耗材用量，也能消除打印过程中的内部应力集中，降低零件打印后翘曲变形的概率。末端夹持臂采用内凹弧形贴合面，适配常规直板手机的侧边弧度，夹持臂内侧预留了缓冲垫安装槽，可粘贴橡胶或泡棉垫层，避免夹持过程中刮花设备外壳，夹持臂与第二级关节同样采用可拆式连接结构，用户可根据实际搭载需求更换不同规格的夹持端头，比如换成平板夹、相机快装板、小型台钳夹头等，拓展不同场景下的使用能力。从安装边界尺寸来看，

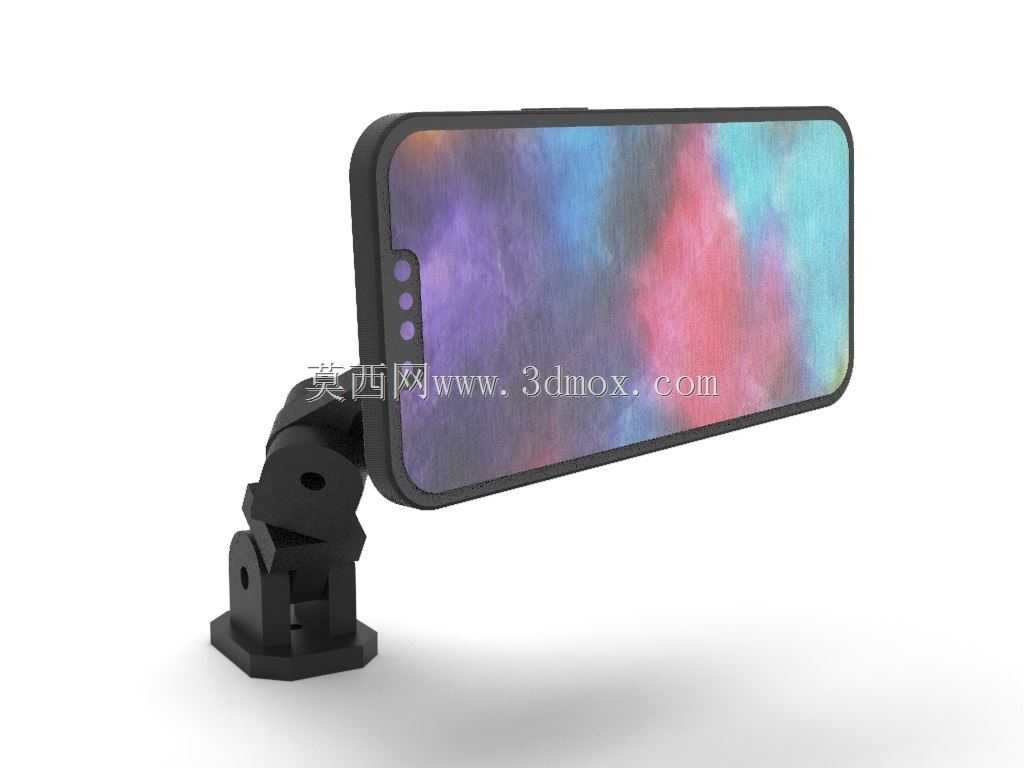

　　底座最大外接圆直径控制在50mm以内，整体收拢后高度不超过80mm，不会过多占用桌面操作空间，当夹持常规6-7英寸手机时，俯仰调节范围可覆盖-30度到90度，既能满足平视刷取信息、视频通话的角度需求，也能调整到俯角状态拍摄桌面操作过程，或是抬升到仰角状态作为导航、直播的固定支撑。在实际实验室使用场景中，这类支架除了固定手机，还可用来夹持小型温湿度显示模块、红外测温探头、微型补光灯等实验辅助配件，模块化的连接结构允许用户根据需求串联更多旋转关节，进一步拓展自由度数量，所有连接孔位均采用通用标准尺寸，用户可自行加工替换零件，适配特殊的安装场景。结构设计上没有采用复杂的阻尼转轴等外购标准件，全部零件均可通过桌面级FDM3D打印机完成制作，

　　打印时无需添加支撑结构，零件拼接公差控制在0.2mm，既保证拼接后的转动顺畅度，也不会出现间隙过大导致的晃动问题。关节处的锁止结构没有采用易磨损的塑料螺纹，而是通过弹簧预紧配合齿面锁止，长期反复调整角度也不会出现螺纹滑牙、锁止失效的问题，相比市面上常见的一体式手机支架，这种模块化设计的维修替换成本极低，单个关节损坏后只需单独打印更换对应零件即可，无需整体报废。在工业测试场景中，这类小型可调支架也可用来固定小型工业相机、条码扫描头等检测元件，通过多自由度调整快速对准检测位，相比专用的固定支架，调整灵活性更高，适配不同工位的快速换产需求，支架整体采用工程塑料制作，自重较轻，同时具备足够的结构强度，搭载500g以内的设备时不会出现结构变形、关节下沉的问题，完全满足日常桌面及轻型工业场景的使用需求。
