MP5缓冲螺钉结构设计三维数模

　　在轻武器结构的往复运动系统中，缓冲类紧固件的设计直接影响机构动作的可靠性与部件使用寿命，这款缓冲螺钉是适配MP5系列自动武器缓冲系统的专用连接限位零件，承担着缓冲组件轴向定位、往复行程限位、冲击载荷传递的多重作用。从实际装配场景来看，该零件安装于枪机框尾部的缓冲机构末端，枪机后坐过程中，缓冲簧的预紧力通过该螺钉的头部法兰面传递到机匣尾部的限位端面，同时杆部深入缓冲簧内圈，为缓冲簧提供径向导向，避免弹簧在反复压缩过程中出现偏磨、卡滞甚至弯折失效的问题。

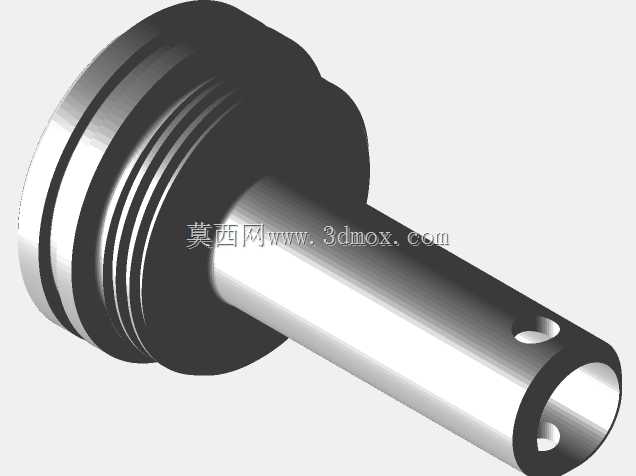

　　从结构设计逻辑来看，该零件采用头部法兰加导向杆的一体式结构，头部设置多道环形密封槽与防滑滚花，其中环形槽可在装配后填充润滑脂，长期留存润滑介质减少往复运动接触面的磨损，滚花结构则方便装配时使用工装夹持，避免拧紧过程中出现打滑，同时头部外圆的台阶结构可与机匣尾部的安装孔形成小间隙配合，保证螺钉装配后的同轴度，避免杆部偏斜导致缓冲簧运动卡滞。导向杆部分采用等直径光杆设计，表面粗糙度控制在Ra0.8以下，与缓冲簧内圈保持0.2-0.3mm的单边间隙，既保证弹簧伸缩时的顺畅导向，又不会因间隙过小导致弹簧与杆部出现摩擦剐蹭；杆部末端设置两个径向对称的通孔，用于安装限位销，在缓冲簧压缩到极限行程时，销子可与枪机框尾部的限位槽配合，避免枪机后坐超出行程范围撞击机匣尾部，同时也能防止螺钉在长期往复振动下出现松动脱落。

　　从安装边界与尺寸匹配角度，该零件的头部法兰厚度经过精确计算，装配后法兰端面突出机匣安装面的高度控制在0.1mm以内，既保证缓冲簧的预压行程符合设计要求，又不会出现突出量过大导致枪托装配干涉的问题；导向杆的长度根据缓冲簧的最大压缩量设计，当缓冲簧被压缩至并圈长度时，杆部末端刚好伸入枪机框尾部的导向孔内，不会出现杆端顶碰枪机框的情况，同时杆部的径向通孔位置经过反复校核，保证限位销安装后，枪机的后坐行程与复进起始位置完全匹配设计参数，避免出现击针打击底火行程不足或者后坐不到位导致抛壳故障的问题。

　　在实际工况下，该零件需要承受枪机后坐过程中每秒十余次的周期性冲击载荷，因此结构设计时在头部与杆部的过渡位置设置了大圆角过渡，避免应力集中导致零件在长期冲击下出现断裂；头部的法兰面采用平面度0.02mm的精度设计，保证缓冲簧的端面受力均匀，不会出现弹簧偏载导致的弹力不均问题。不同于普通的连接螺钉，该零件不需要螺纹结构进行紧固，而是依靠法兰面的轴向限位与末端销钉的径向固定实现安装定位，避免了螺纹连接在反复冲击下容易松动的缺陷，同时一体式的结构设计减少了装配环节的零件数量，提升了野外维护的便捷性，拆解维护时只需要拔出末端的限位销即可取出该零件，进行清洁、润滑或者更换，不需要额外的专用工装。

　　从建模细节来看，该数模完整还原了零件的所有结构特征，包括头部的环形槽、滚花纹理、过渡圆角，杆部的光面精度特征、末端径向通孔的位置与尺寸，所有特征的尺寸公差都按照实际加工要求进行了标注参考，可直接用于零件的加工工艺编制、工装夹具设计，也可用于整枪的虚拟装配仿真，验证缓冲机构的运动行程、干涉情况，为后续的结构优化或者改型设计提供基础数模支撑。在进行整枪动力学仿真时，该零件的质量、质心位置都按照实际材料参数进行了设置，可准确模拟往复运动过程中的载荷传递，帮助设计人员校核缓冲簧的刚度匹配、机匣尾部的冲击受力情况，避免物理样机试制阶段出现结构强度不足或者动作可靠性问题。
