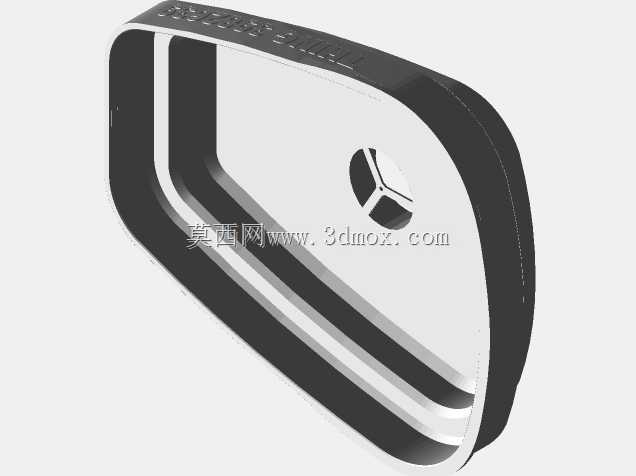

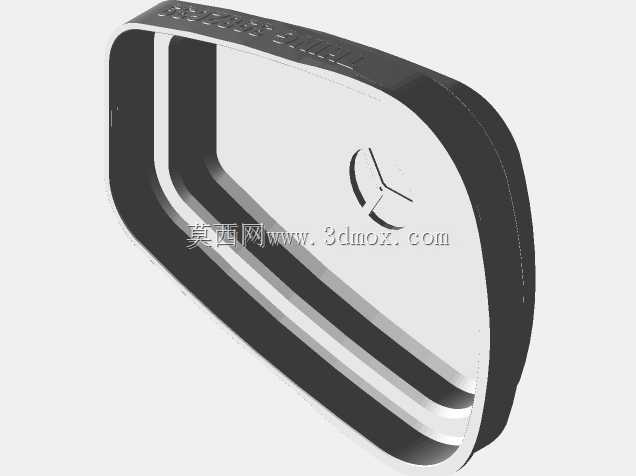

3m呼吸器配套卡蒂奇适配过滤连接结构

　　在个体呼吸防护装备的适配改造场景中，不同型号滤毒元件与面罩主体的连接匹配一直是一线作业人员、装备改装从业者常遇到的实际问题，尤其是3m系列603滤盖、502适配器与2000系列滤棉、滤毒罐的跨型号适配，往往因为接口尺寸差、密封面不匹配导致防护失效，或是需要额外加装多组密封垫、转接件，不仅增加了装备整体重量，还会提升呼吸阻力，影响长时间作业的佩戴舒适度。这款适配结构的设计初衷，就是整合原有3m卡口凸耳结构与603滤器适配器的核心连接特征，将两类转接部件的功能集成在单一结构件上，减少转接层级带来的密封风险与安装复杂度。从实际应用场景来看，该结构可同时承担两种功能：既可以作为603过滤器的端盖使用，配合对应滤盒完成颗粒物、

　　有机蒸气的防护过滤；也可以作为502规格的适配器，直接对接2000系列煎饼式滤器，无需额外加装泡沫衬垫即可完成密封配合，解决了原有转接方案中必须依赖泡沫垫、O型圈才能实现密封的痛点，降低了配件缺失时的装备失效风险。从结构设计思路来看，设计过程中首先对原有两类转接件的接口特征做了逆向拟合：卡口侧完全复刻3m标准卡口凸耳的轮廓尺寸、卡接行程与定位止口，保证与面罩主体的卡接精度，安装旋转角度与原厂配件保持一致，避免出现卡接不到位、滑扣的问题；滤器连接侧则对原有卡口适配器的轴向高度做了优化缩减，在保证结构强度的前提下压缩了连接段长度，让2000系列滤清器安装后整体突出长度更短，作业时不容易发生磕碰，也减少了面罩整体的偏载力矩，

　　长时间佩戴对面部的压迫感更小。密封面的设计上，没有沿用原有方案的软质垫片依赖结构，而是通过提高连接端面的平面度公差、增加一圈微凸的密封压筋，在安装锁紧时通过结构件自身的微变形实现面密封，当然在高浓度有害环境下使用时，仍建议在滤器连接周圈补充少量密封填充物，进一步提升气密可靠性，避免因为加工公差、部件老化出现微泄漏。从安装边界尺寸来看，该结构整体外轮廓采用圆角过渡的类矩形造型，边缘做了圆弧倒角处理，没有尖锐凸起，安装后不会刮碰面罩周边的头带、通讯配件；卡口侧的内径尺寸完全匹配3m标准面罩的出气口定位台，轴向安装深度控制在原厂配件的公差范围内，不会出现安装后顶到面罩呼气阀片的问题；滤器连接侧的接口尺寸与2000系列滤器、

　　603滤盖的安装止口完全适配，卡接凸点的位置、深度都经过反复校核，安装时旋转到位后会有清晰的卡位反馈，不需要额外施加过大的锁紧力即可完成固定。在实际使用场景中，这类集成式适配结构尤其适合应急救援、工业涂装、有机蒸气作业等场景下的装备快速调配，当现场配件不全、缺少对应规格的转接盖或适配器时，单一零件即可完成两种连接需求，减少了配件储备的品类要求，也降低了现场错装配件的概率。结构的壁厚设计经过了受力校核，卡口凸耳位置做了局部加厚处理，反复拆装也不会出现凸耳断裂、变形的问题，整体材质适配常用的3D打印工艺，打印完成后只需要简单去除支撑、打磨密封面即可投入使用，不需要额外的后处理工序。需要注意的是，这类自制适配结构在使用前必须做气密性测试，确认连接部位无泄漏后再进入有害作业环境，使用过程中也要定期检查卡接部位的磨损情况，当出现卡扣松动、密封面划伤时要及时更换，避免因为结构失效导致防护失效。
