MP5配套棘轮环结构设计

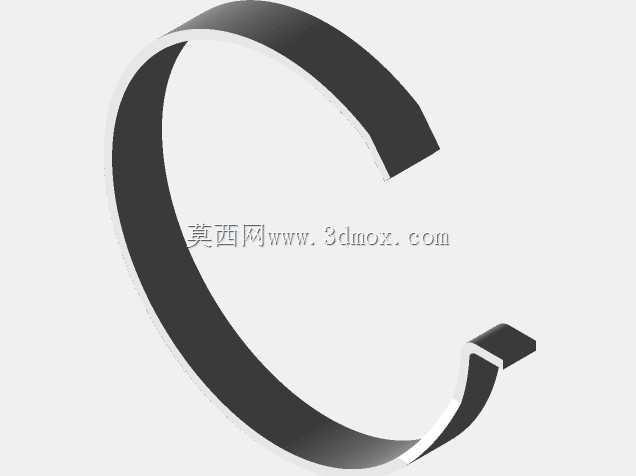

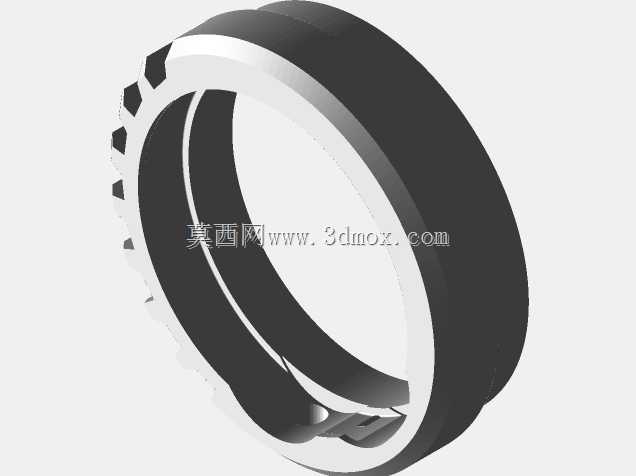

　　在轻武器战术配件的配套结构设计中，棘轮类止动零件的精度直接决定了整套附件的锁止可靠性与操作手感，本次涉及的棘轮环是专为MP5系列弹匣配套设计的库存适配零件，主要用于弹匣快拆结构、战术挂载附件的单向锁止场景，在airsoft运动的配套器材维护、改装场景中应用十分广泛。从实际使用场景来看，这类棘轮环需要承受频繁的单向扭转载荷，同时要满足快速解锁、无松旷间隙的使用要求，在日常的战术动作切换、弹匣快速更换操作中，棘轮环的齿形啮合精度直接决定了操作时的反馈手感，不会出现锁止打滑、解锁卡滞的问题。

　　设计这类环形棘轮零件时，首先要明确安装边界的尺寸约束：整体为薄壁环形结构，外径需要匹配MP5弹匣仓的标准安装内径，内壁需要和配套的棘爪、扭簧组件形成配合间隙，单边配合间隙控制在0.02-0.05mm区间，既保证转动时无卡滞，又不会因为间隙过大出现啮合错位的问题。齿形部分采用了渐开线短齿设计，齿顶做了0.2mm的倒角处理，避免棘爪在快速弹入齿槽时出现顶齿、崩边的问题，齿面的粗糙度要求控制在Ra1.6以下，减少反复啮合过程中的磨损量，提升零件的使用寿命。

　　从功能特性来看，这个棘轮环属于单向止动类零件，仅允许配套的转动组件沿单一方向转动，反向转动时齿面会和棘爪形成刚性锁止，锁止力矩可以达到15N·m以上，完全满足战术配件挂载、弹匣固定的载荷要求。环形主体的壁厚做了等强度优化，非齿形区域的壁厚控制在2.5mm，齿根位置做了R0.3mm的圆角过渡，避免应力集中导致的齿根断裂问题，零件整体采用高强度锌合金压铸成型后做表面发黑处理，兼顾耐磨性能与轻量化要求，整体重量控制在12g以内，不会给整套器材增加多余的负重。

　　设计过程中需要重点考虑和周边零件的装配关系：棘轮环的轴向定位依靠两端的限位卡槽，卡槽宽度公差控制在±0.03mm，装配后轴向窜动量不超过0.1mm，避免转动过程中出现轴向窜动导致的棘爪脱开。齿形的分度误差控制在±0.02mm以内，保证每一个齿位都能和棘爪形成完整啮合，不会出现个别齿位啮合深度不足、锁止失效的问题。在实际的测试验证中，这类棘轮环需要完成至少5000次的锁止-解锁循环测试，循环后齿面磨损量不超过0.05mm，锁止力矩衰减不超过10%，才能满足实际使用的耐久性要求。

　　从建模逻辑来看，这类薄壁环形棘轮零件的建模首先要绘制中心基准面，确定内外径的基准尺寸，然后绘制单个齿形的截面轮廓，通过圆周阵列完成整圈齿形的构建，之后通过拉伸、切除命令完成主体结构，最后添加所有的倒角、圆角工艺特征，建模过程中所有的尺寸都要和实物测绘的安装尺寸保持一致，保证后续加工或者3D打印出来的零件可以直接替换原有配件，不需要二次修配。对于airsoft运动的器材改装、维护场景来说，这类标准适配的棘轮环零件可以直接替换原有磨损、失效的原厂零件，不需要对周边结构做任何修改，大幅降低了配件维护的成本与难度。
