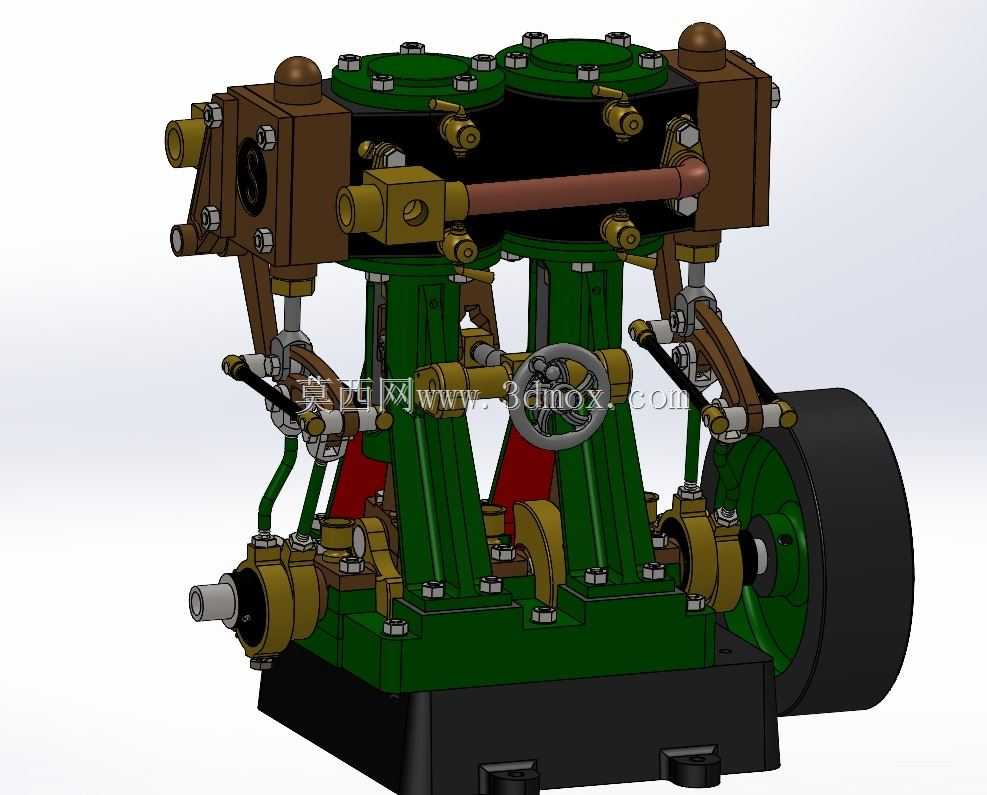

斯图亚特倒档手轮双缸立式蒸汽机结构

　　这套双缸立式带倒档手轮的蒸汽动力装置，在小型蒸汽动力应用场景里覆盖的范围很广，从复古船舶模型的动力输出、小型工业演示教具的动力核心，到老式工坊小型作业机具的动力源适配都能见到这类结构的身影。区别于单缸蒸汽机的脉冲式动力输出，双缸错列布置的结构能让曲轴在整周转动过程中始终有至少一个气缸处于做功冲程，大幅降低动力输出的脉动率，带动从动负载时不会出现明显的卡顿感，对于需要平稳转速的小型作业场景适配性更强。

　　从功能特性来看，这套结构最核心的设计就是集成在缸体侧部的倒档手轮操控机构，不需要额外搭配外置的换向齿轮箱，直接通过手轮转动调整配气阀的开闭相位，就能改变蒸汽进入气缸的时序，直接实现动力输出轴的正反转切换，操作路径极短，在需要频繁换向的作业场景下，比如小型船舶的靠离泊、演示设备的动态展示调整，操作人员站在机体侧方单手就能完成换向操作，不需要俯身调整复杂的连杆机构。手轮的安装位置特意选在两个缸体中间的检修操作区，周围没有突出的管路或者紧固件干涉，转动手轮时的操作空间足够，不会出现操作时磕碰手部的问题。

　　设计思路上，整套结构优先考虑了现场拆装维护的便捷性，缸体上下端盖、阀组安装座都采用了法兰式螺栓连接，所有紧固件的规格尽量统一，现场维护时不需要准备过多型号的拆装工具。配气管路采用外置式布置，沿着缸体外侧的支架排布，没有藏在缸体内部的封闭管路，一旦出现密封泄漏的问题，不需要拆解整个缸体就能直接排查漏点、更换密封件。缸体的立柱部分采用一体式铸造成型的支撑结构，把两个气缸的安装基准面集成在同一个铸件上，从根源上避免了分体式支架容易出现的安装同轴度偏差，保证活塞连杆运行时不会出现偏磨，延长活塞密封件的使用寿命。曲轴输出端的飞轮特意做了配重平衡设计，飞轮的重量经过匹配计算，既能储存足够的转动惯量抵消双缸做功的小幅脉动，又不会因为重量过大导致启动时需要的初始扭矩过高，手动盘车就能轻松带动曲轴越过止点完成启动准备。

　　从安装边界来看，整套装置的底部安装座是平整的矩形铸铁基座，基座上预留了四个对称布置的安装螺栓孔，安装时只需要在配套的安装架上加工对应位置的通孔，穿入螺栓紧固就能完成固定，不需要额外做复杂的定位工装。机体的横向最大宽度出现在两侧的阀组突出位置，纵向最大长度是从飞轮端面到前端输出轴端面的距离，安装时只要在这个边界范围内预留出15毫米左右的操作间隙，就能满足日常维护、手轮操作、管路连接的空间需求，不会出现安装后部分部件被周边结构遮挡无法操作的问题。输出轴的轴径、键槽尺寸都匹配小型通用传动件的安装标准，不需要额外定制连接套就能直接和联轴器、皮带轮这类通用传动部件对接，适配不同的负载连接需求。

　　在实际运行逻辑上，蒸汽从主进气管路进入总阀之后，会通过配气阀的导流分别送入两个气缸的上下腔，推动活塞做往复运动，再通过十字头结构把活塞的直线运动转化为曲轴的旋转运动，最终通过曲轴端部的输出轴把动力传递出去。倒档手轮连接的是配气阀的调节凸轮轴，转动手轮时凸轮的相位发生变化，就会改变蒸汽进入气缸的先后顺序，让活塞的运动方向反向，直接实现输出轴的转向调整，整套换向结构没有多余的传动环节，机械效率损失极小，操作的反馈感也很直接，手轮转动的角度和换向的响应几乎同步，不会出现操作滞后的问题。缸体上的各个润滑点都预留了注油杯的安装位置，日常保养时不需要拆解部件，直接通过注油杯就能给运动副加注润滑脂，降低日常维护的工作量。
