JST PHR系列顶入式线对板连接器结构

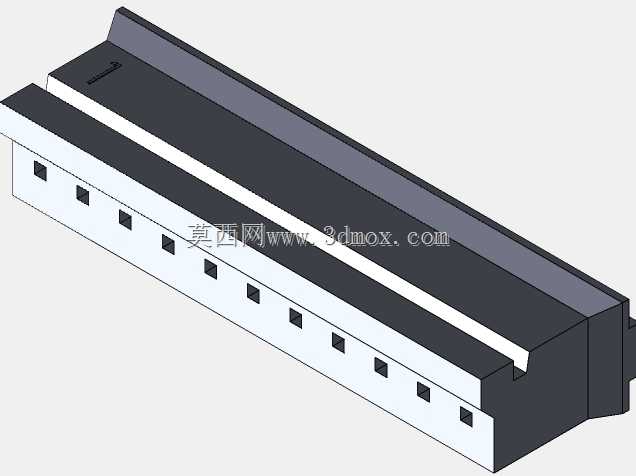

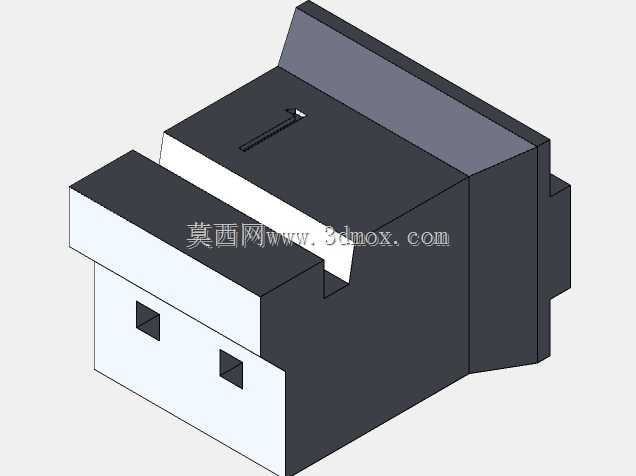

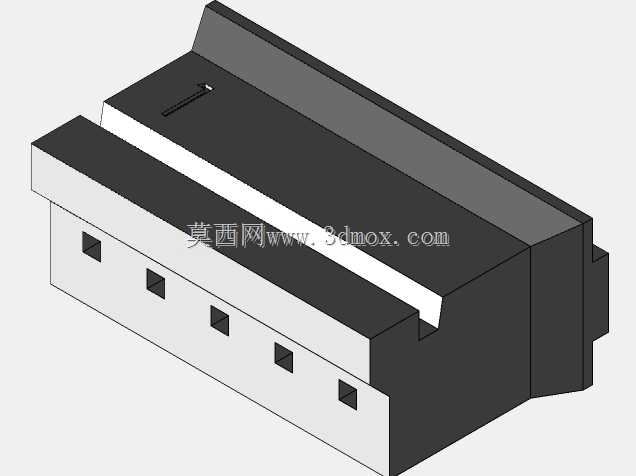

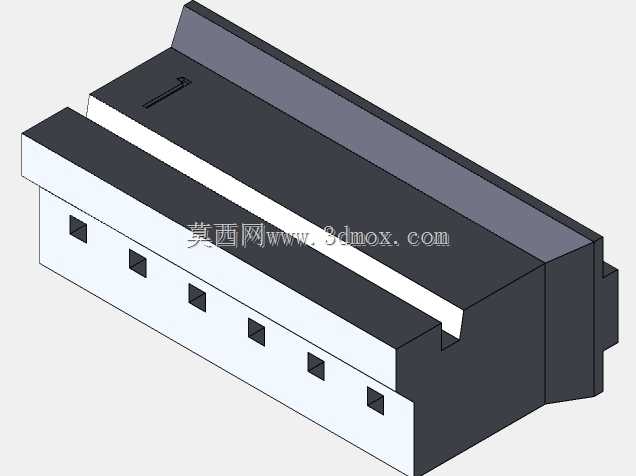

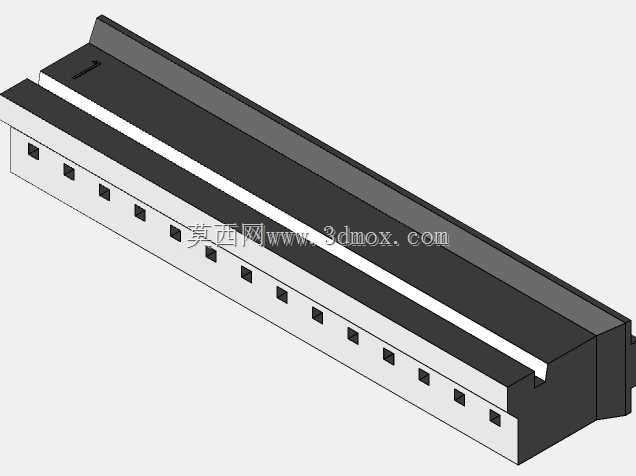

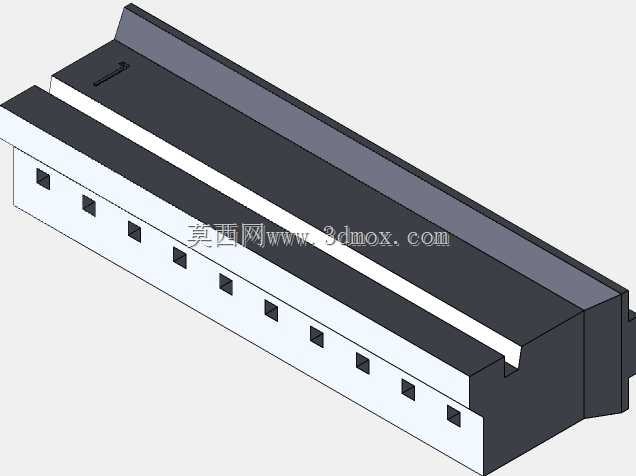

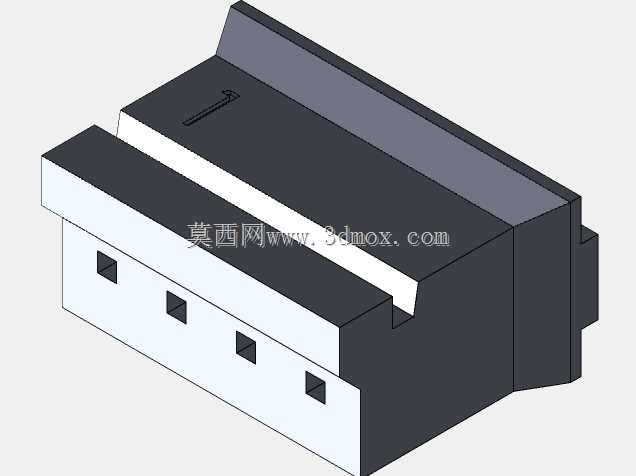

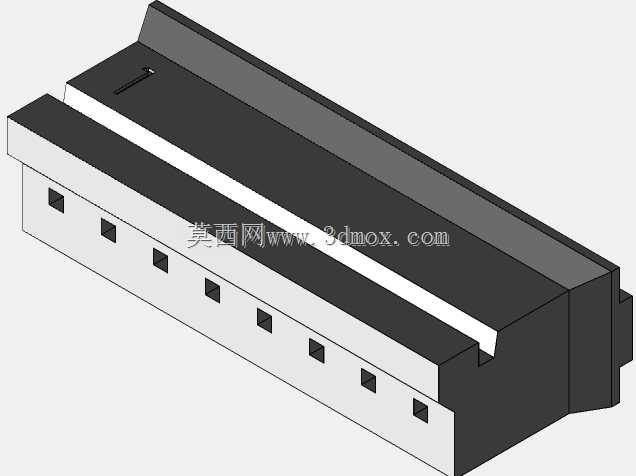

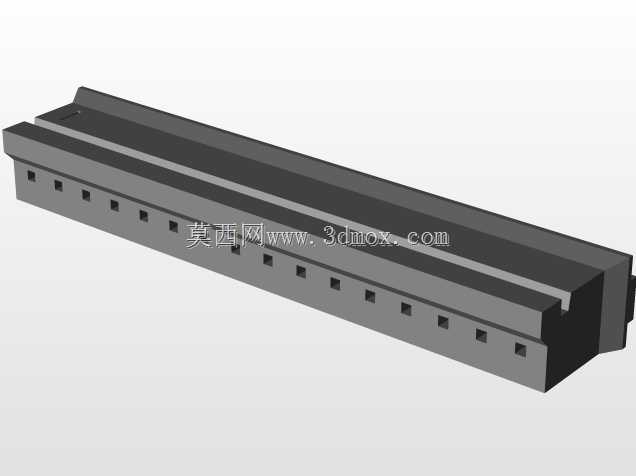

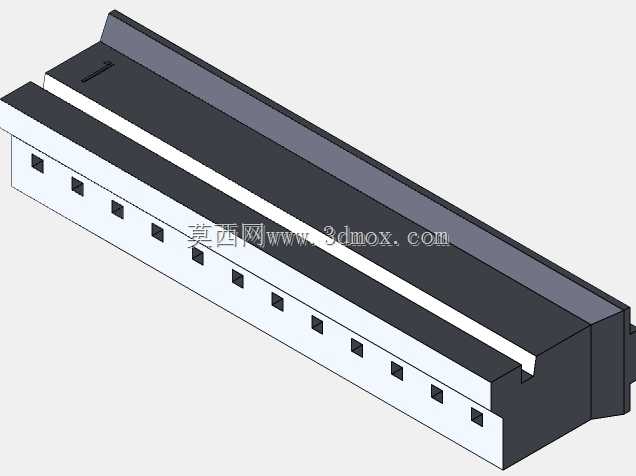

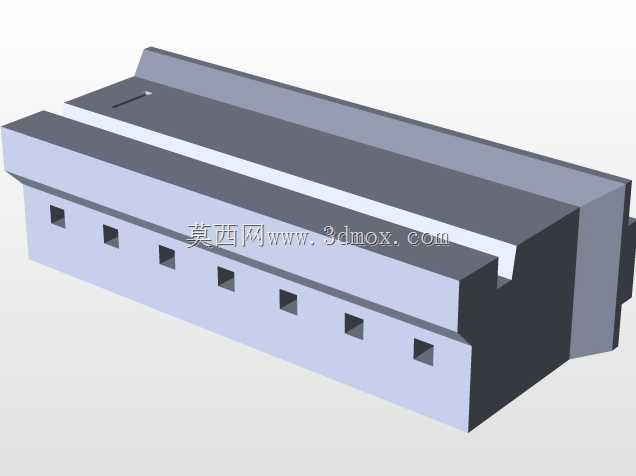

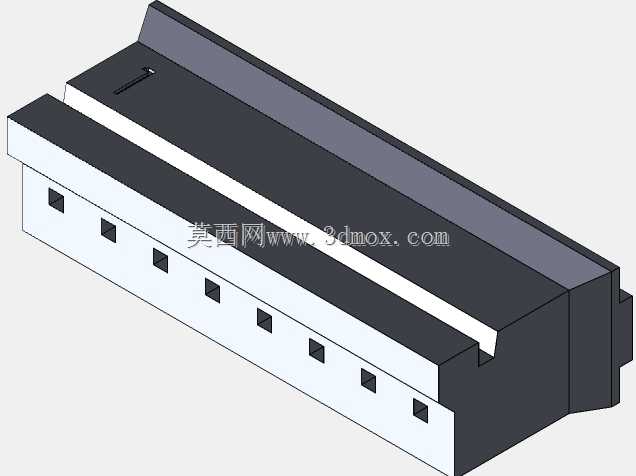

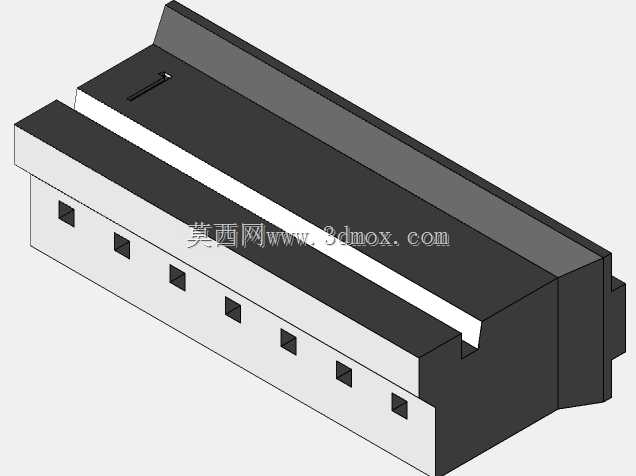

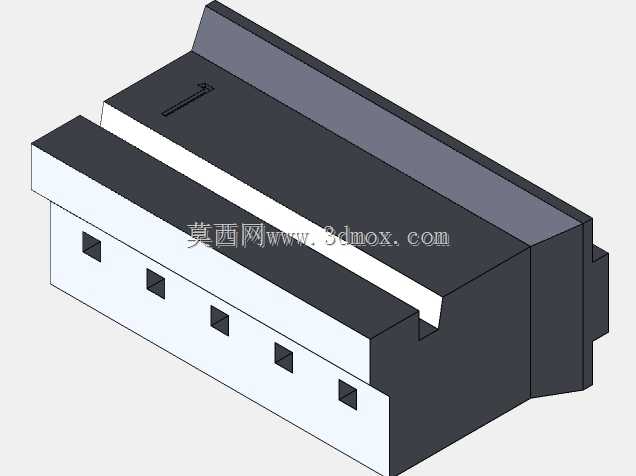

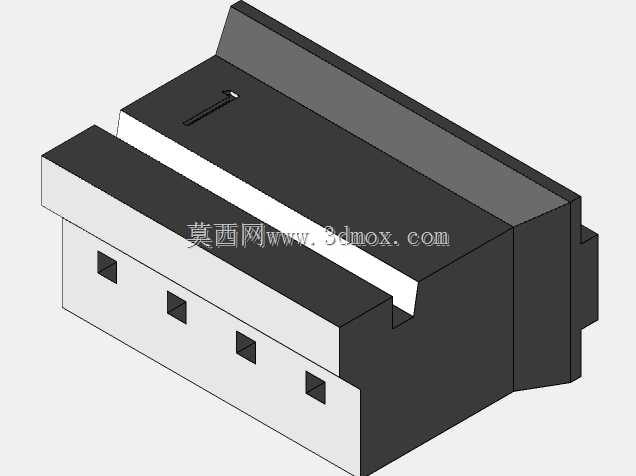

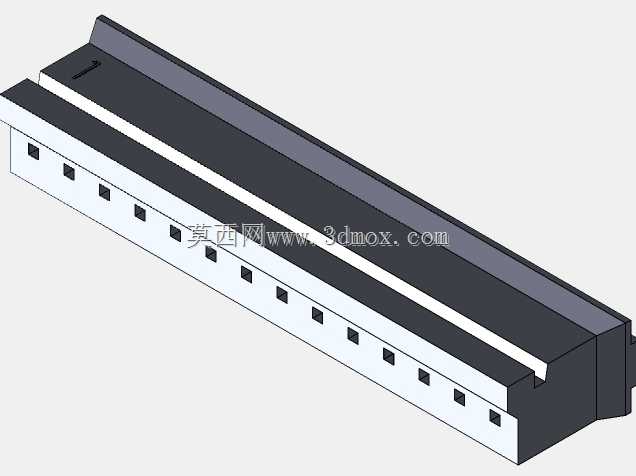

　　在消费电子、工业控制板卡、小型通讯终端的板级互联场景里，这类顶入式通孔焊接连接器的应用占比一直不低，区别于侧插款式的走线方向，顶入结构能让线束从PCB板垂直上方完成插接，在板卡堆叠间距有限、线束需要沿垂直板面方向排布的设备内部，能大幅节省水平方向的走线空间，避免线束与周边贴片元件、结构壳体产生干涉。从实际使用场景来看，这类连接器常被用在小型传感器信号接线、工控IO模块的外接引线、家用小电器的主板与功能模块连线中，配套对应的压接端子完成线束端压接后，直接插入塑壳即可完成电气与机械连接，不需要额外的固定结构，装配效率远高于传统的焊接飞线方式。

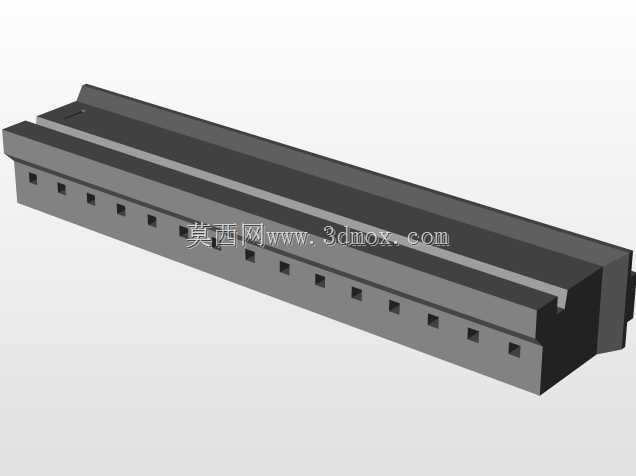

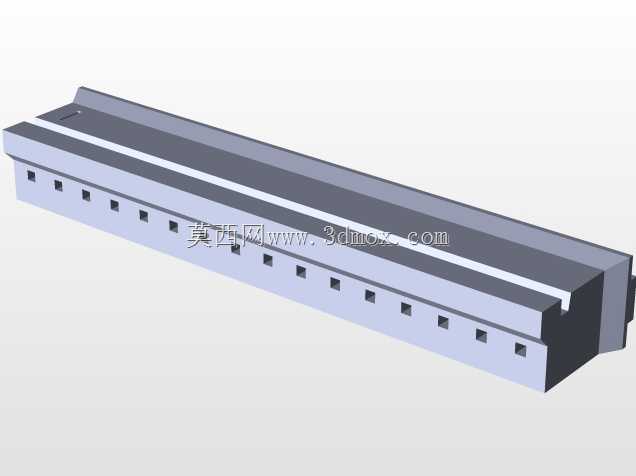

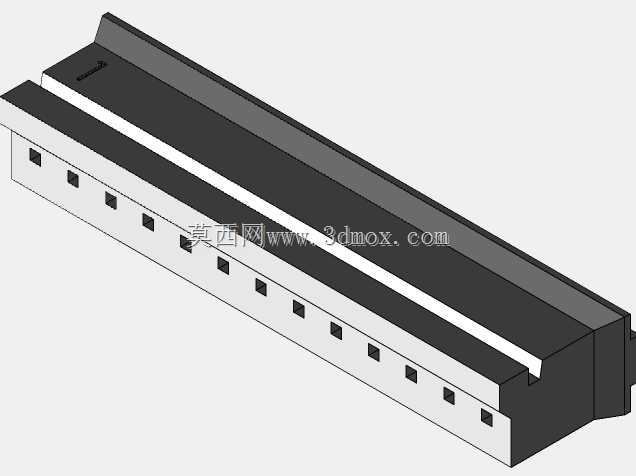

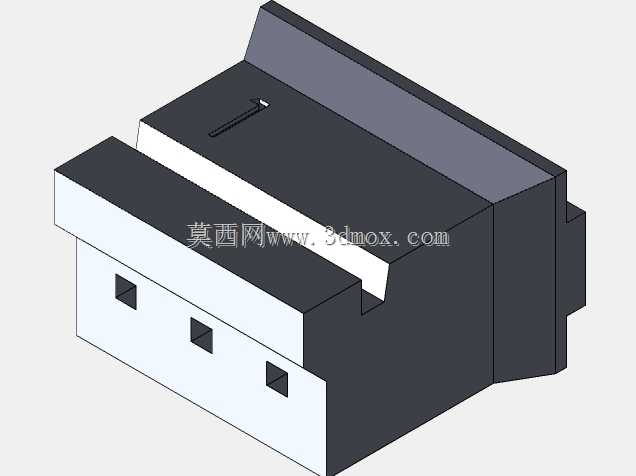

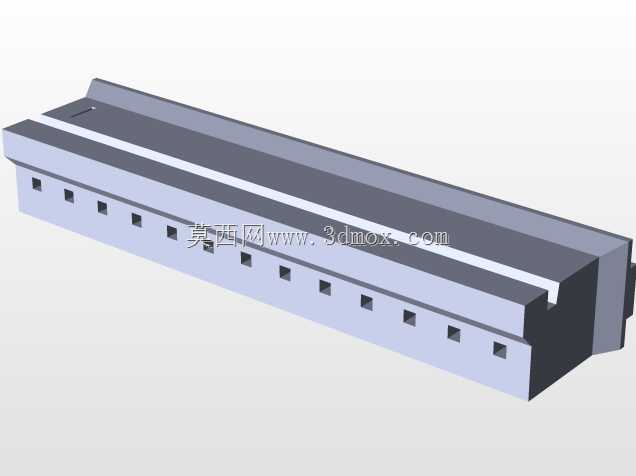

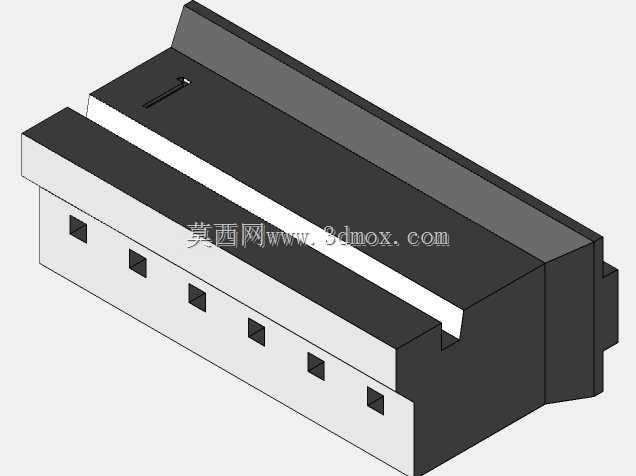

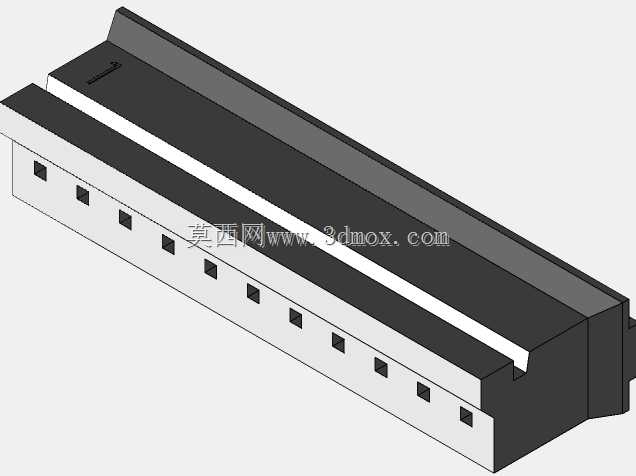

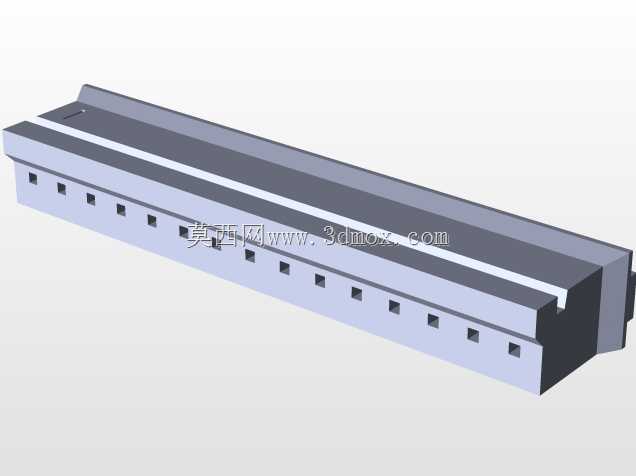

　　从结构设计逻辑来看，整个塑壳采用对称式的腔体布局，每个引脚对应独立的端子容纳腔，腔体内设置有防退卡扣结构，当压接好导线的端子从尾部插入腔体后，卡扣会卡入端子的定位凹槽内，正常使用过程中不会因为线束拉扯、设备振动出现端子退针的问题，避免接触不良引发的信号中断。塑壳顶部设置有统一的定位凸条，和配套的线束端插头的凹槽对应，插接时能起到防呆作用，避免反插导致的引脚定义错位，也能在插接过程中引导插头顺利对位，减少插歪导致的塑壳开裂、端子变形问题。塑壳底部设置有两个定位柱，对应PCB板上的两个定位孔，过波峰焊之前可以先将连接器通过定位柱预固定在PCB上，不需要额外的治具压扶就能保证焊接过程中连接器不偏移，引脚能准确对应焊盘位置，提升批量焊接的良率。

　　安装边界方面，这类多Pin位的PHR连接器，引脚间距保持标准的2.0mm规格，每个引脚的焊盘尺寸按照通孔回流焊或者波峰焊的工艺要求设计，焊盘边缘距离塑壳本体预留0.3mm的安全距离，避免焊接时焊锡爬上塑壳导致的引脚短路。塑壳本体的高度控制在合理范围内，当焊接在1.6mm厚度的标准PCB上时，塑壳顶部距离板面的高度不会占用过多的板间堆叠空间，在板卡间距仅10mm的紧凑设备内部也能顺利完成插接。塑壳两侧没有额外的固定耳，完全依靠引脚的焊接强度完成固定，在常规的民用、工业非强振动场景下，焊接强度完全能满足使用要求，如果是强振动场景，可以额外在塑壳底部点胶加固，不需要修改原有PCB的开孔设计。

　　建模过程中需要重点关注的尺寸公差，主要集中在端子腔体的内部尺寸、定位柱的外径尺寸、引脚的中心距三个部分，端子腔体的宽度公差需要控制在±0.05mm以内，既要保证端子能顺利插入，又不能因为间隙过大导致端子在腔体内晃动，出现接触电阻过大的问题；定位柱的外径需要比PCB定位孔小0.1mm左右，既能顺利插入预固定，又不会因为过盈量太大导致塑壳装配时出现翘曲；引脚中心距的累积公差需要控制在±0.1mm以内，避免多Pin位连接器因为累积公差过大，导致边缘引脚无法顺利插入焊盘。另外塑壳的插接面需要做0.2mm的倒角处理，减少插头插接时的阻力，也能避免塑壳边缘的飞边影响插接手感。这类连接器的塑壳材质一般采用耐高温的PA66材质，建模时不需要额外体现材质纹理，但需要预留出注塑成型的拔模斜度，所有侧壁的拔模角度控制在1.5°左右，保证注塑生产时能顺利脱模，不会出现顶白、变形的问题。

　　在实际选型过程中，除了确认Pin位数量、额定电流电压参数之外，还需要确认连接器的进入方向，顶入式和侧入式的安装空间要求完全不同，顶入式需要在PCB上方预留足够的线束弯曲空间，侧入式则需要在侧面预留插接操作空间，建模时如果是做整机的结构布局，需要提前预留出至少15mm的手部操作空间，方便产线工人完成线束插接操作，也方便后续售后维护时的线束插拔。另外需要注意，这类连接器的引脚是直插通孔设计，焊盘需要做金属化孔处理，孔壁铜厚满足1盎司以上的要求，保证焊接后的结构强度，避免多次插拔后引脚焊盘脱落。
