手动曲柄活塞式动力演示结构设计

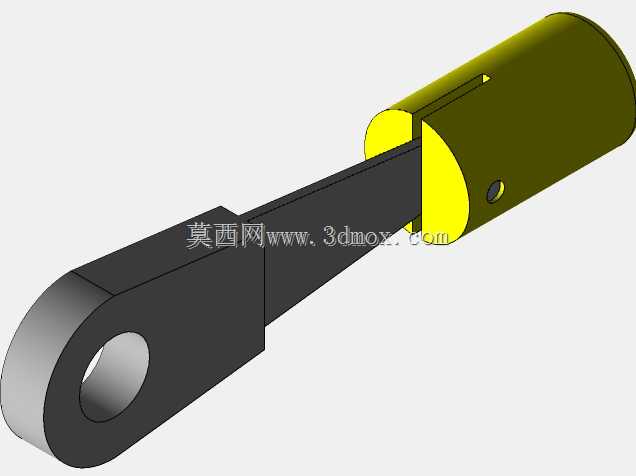

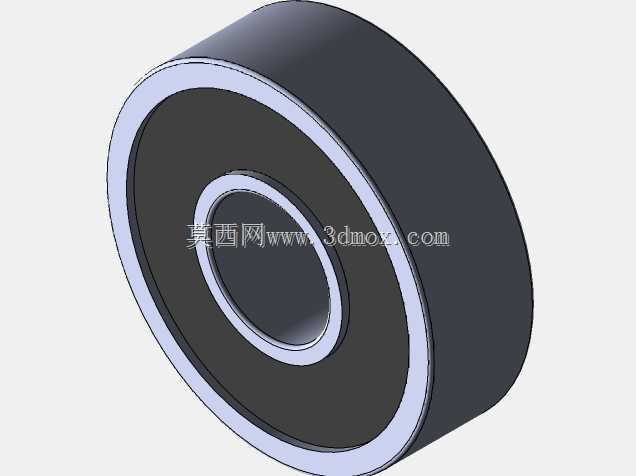

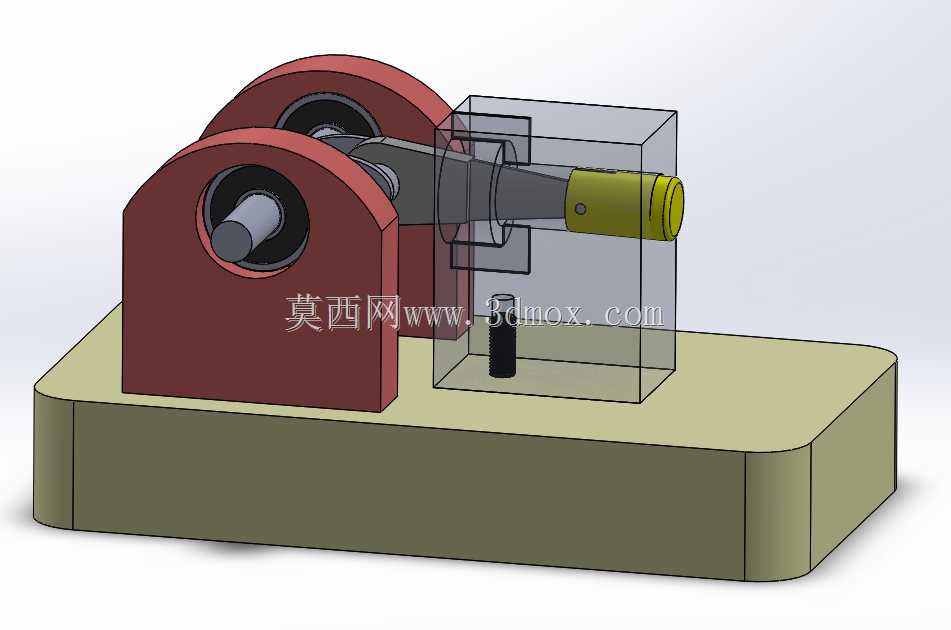

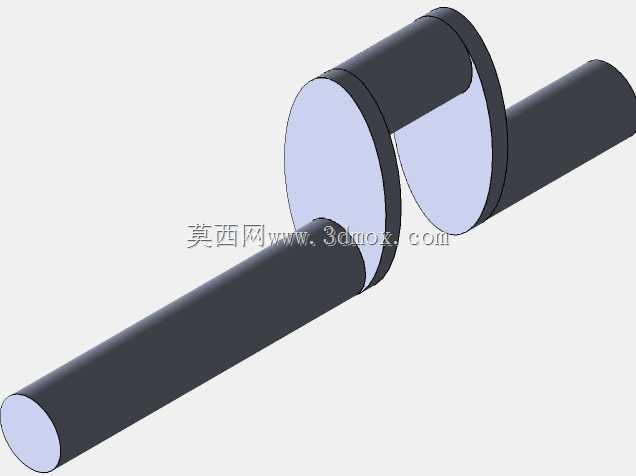

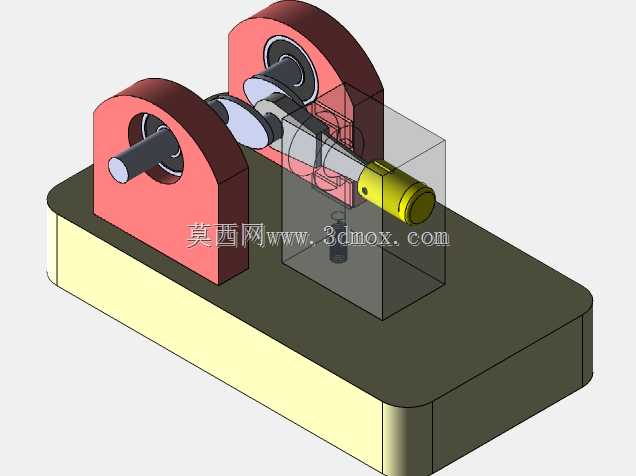

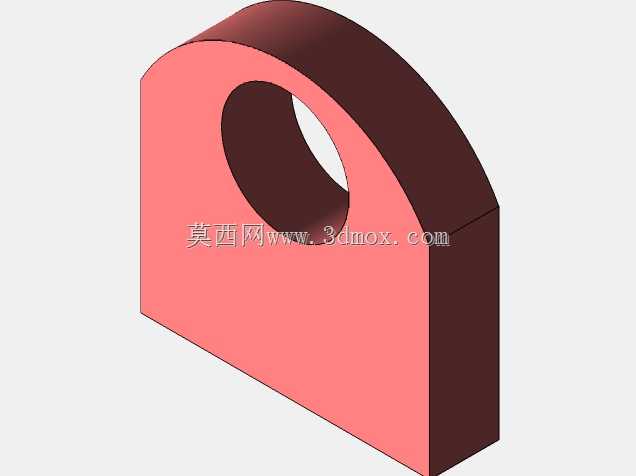

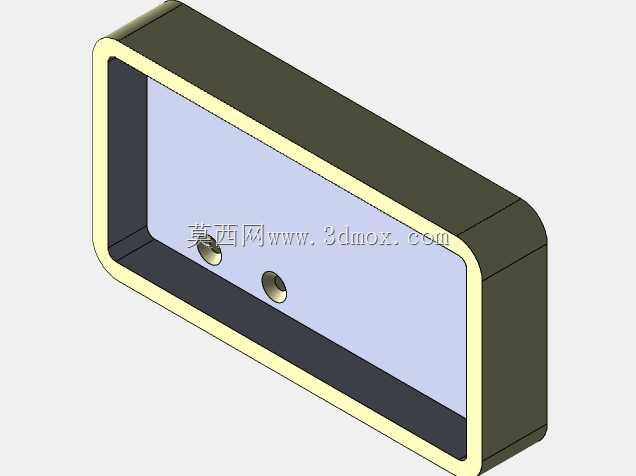

　　这款手动曲柄动力结构，主要面向机械原理教学演示、小型动力原理验证场景使用，可直观展示曲柄滑块机构将回转运动转化为活塞直线往复运动的完整传动过程，适合职业院校机械专业课堂演示、青少年科创项目原理展示，也可作为小型手动驱动装置的核心传动单元参考结构。整套结构采用卧式布局，底部为一体化成型的安装基座，基座上平面预留两组同轴轴承安装位，用于支撑曲柄转轴，保证转轴回转过程的同轴度，减少转动卡滞风险；基座右侧设置透明防护腔体，将活塞运动区域完全包覆，既可以直观观察内部活塞往复动作，也能避免演示过程中肢体接触运动部件造成误伤。曲柄转轴输入端延伸至左侧轴承座外侧，预留手摇柄安装接口，可通过手动转动输入扭矩，转轴上的偏心曲柄销通过连杆与活塞组件连接，

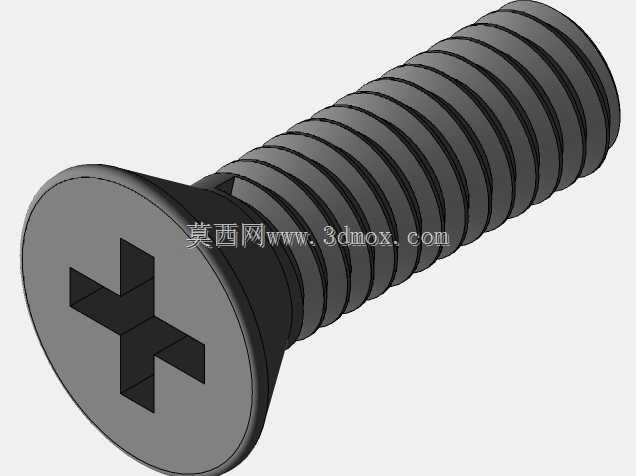

　　当曲柄做整周回转时，连杆带动活塞在透明腔体内的导向套中做直线往复运动，还原内燃机核心的曲柄滑块传动逻辑。设计过程中优先考虑运动干涉规避，对曲柄回转半径、连杆长度、活塞行程做了匹配校核，确保全行程范围内连杆与腔体壁、曲柄与轴承座之间无剐蹭；活塞与导向套之间预留合理配合间隙，既保证运动顺畅无卡滞，又不会因间隙过大出现晃动偏移。安装边界方面，基座底部为平整平面，可直接通过螺栓固定在工作台或演示台面上，整体横向占用空间适配常规教学演示台尺寸，纵向高度不会遮挡后方演示板书或投影内容；转轴中心高度经过优化，手动摇转时手臂处于自然施力角度，长时间操作不易产生疲劳。结构上未设置复杂的配气、点火组件，核心聚焦曲柄活塞传动链路的展示，所有运动部件均做了圆角过渡处理，没有尖锐棱角，适合教学场景下的反复操作演示；透明腔体采用透明硬质材料制作，耐磨抗刮，长期使用后仍可清晰观察内部运动状态，活塞端部设置限位结构，避免运动超程脱出导向套。
