模拟赛车用NRGqr v2快拆集线结构

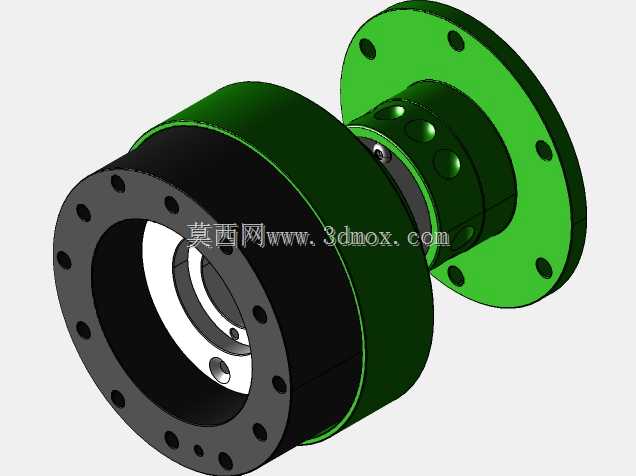

　　这套结构主要面向模拟赛车外设改装场景，是连接方向盘基座与方向盘本体的核心转接部件，日常使用中承担方向盘信号转接、快拆定位、扭矩传递的多重作用，解决模拟赛车玩家快速更换不同盘面、理顺盘面接线的实际需求。从结构设计逻辑来看，整体采用同轴回转体布局，靠近基座侧设置带安装孔的法兰盘，法兰端面均匀分布的通孔可直接适配市面主流直驱、皮带传动基座的输出轴端安装位，安装孔位的同轴度公差控制在0.02mm以内，避免大扭矩输出时出现盘面晃动、虚位旷量的问题。中间段为集线功能核心区，内置多通道信号接触端子，可将方向盘上的按键、旋钮、拨片信号统一汇总后通过基座侧接口传输，替代传统外露的螺旋线材，杜绝大角度打方向时线材缠绕、拉扯断裂的隐患，

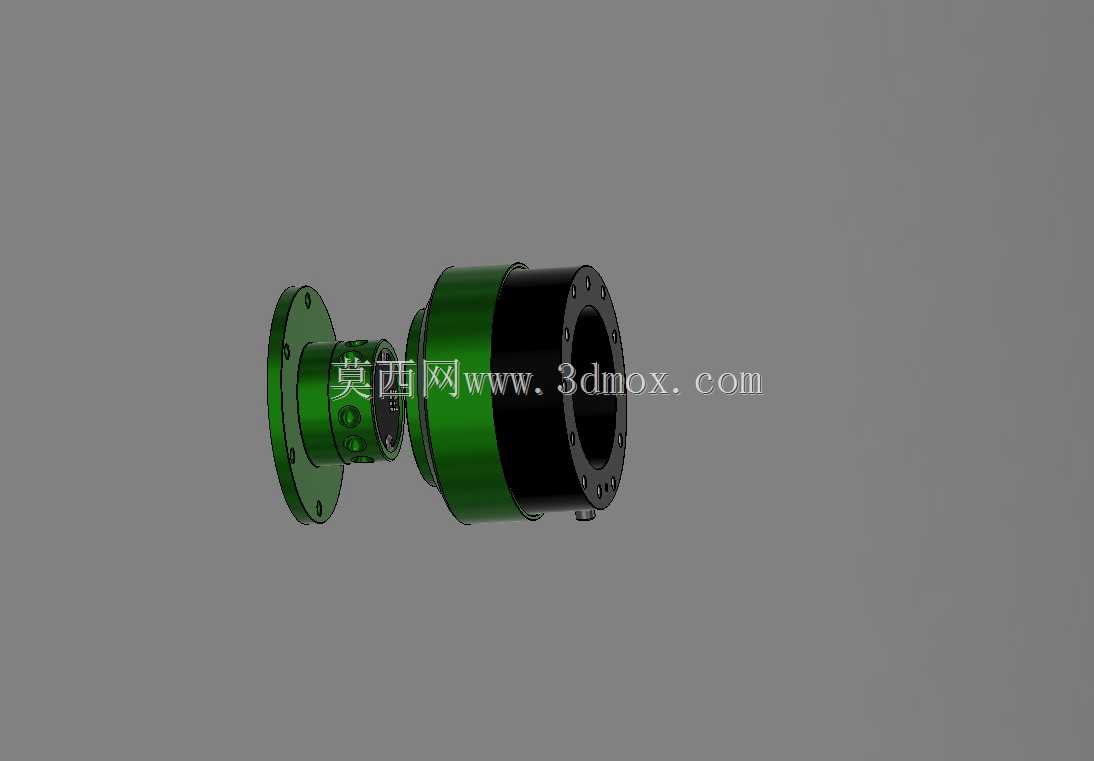

　　端子接触件采用镀金工艺，降低长期插拔后的接触电阻，保证信号传输稳定性。靠近方向盘侧的快拆结构采用锥面定位+钢珠锁止的组合形式，锥面的自锁角度设计为7度，既可以保证安装时自动对中，又能在锁止后承受模拟赛车最大20牛米的反馈扭矩不松脱，锁止释放机构集成在结构外圈，单手即可完成盘面的拆卸与安装，更换盘面的操作耗时可控制在两秒内。外形尺寸方面，整体轴向长度控制在68mm，安装后不会过度拉长方向盘与基座的距离，适配多数玩家的坐姿调节范围，最大外圆直径为72mm，不会遮挡基座前方的状态指示灯，外圈做了防滑滚花处理，操作快拆时不易打滑。结构外壳采用分段式设计，绿色阳极氧化的铝合金段承担结构受力与扭矩传递，黑色段为信号端子的绝缘防护层，

　　两种材质的配合既保证整体结构强度，又能实现信号部分与金属结构的绝缘隔离，避免信号干扰。安装边界上，法兰端的安装孔位兼容主流的70mm孔距标准，快拆端的接口匹配市面同规格NRG快拆盘面，无需额外打孔改装即可直接替换原有快拆结构，接线端采用标准化插针接口，对应不同品牌基座只需更换适配插针座即可通用，无需重新加工主体结构。在实际使用场景中，这套结构可承受模拟赛车连续高强度的方向回正、力反馈冲击，内部的集线结构将所有走线隐藏在壳体内部，整体外观整洁无外露线材，快拆结构的锁止间隙控制在0.1度以内，转向时的力反馈传递无延迟虚位，完全满足专业模拟赛车玩家对操控精度的要求。
