适配GX16连接器的Nema23安装端盖结构

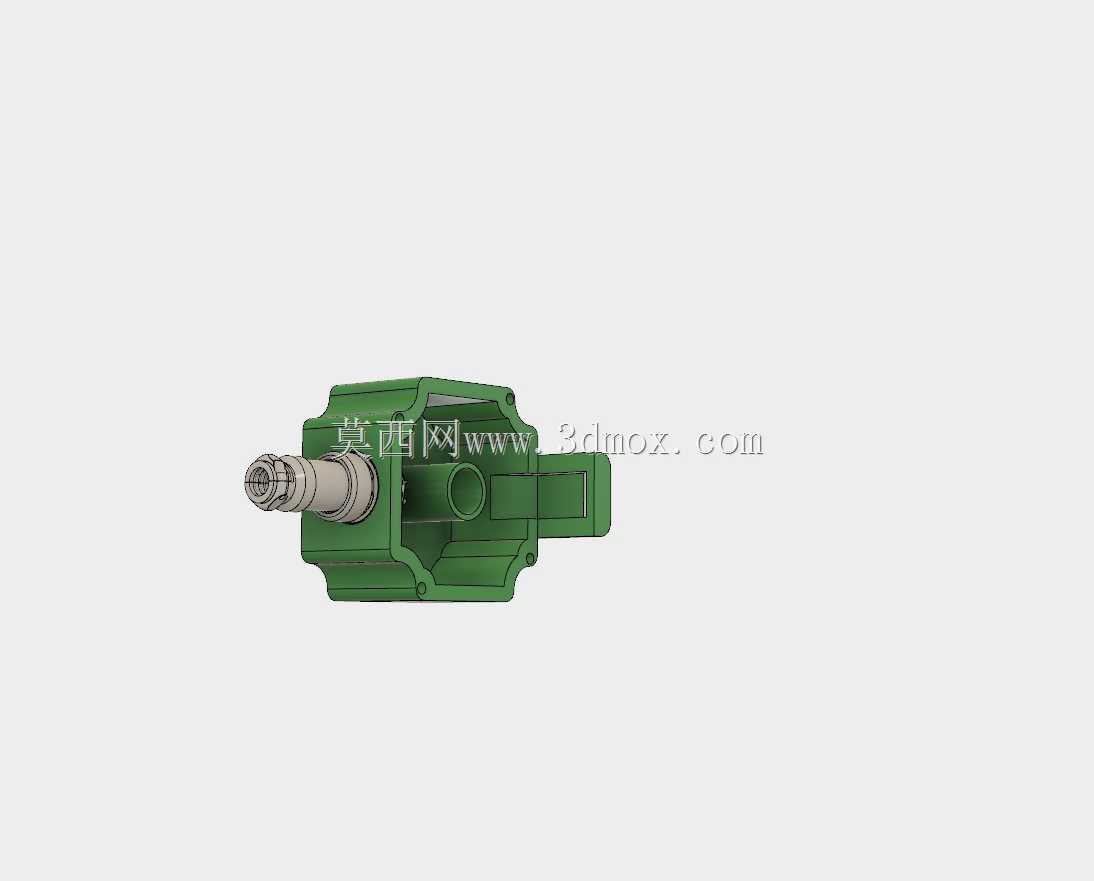

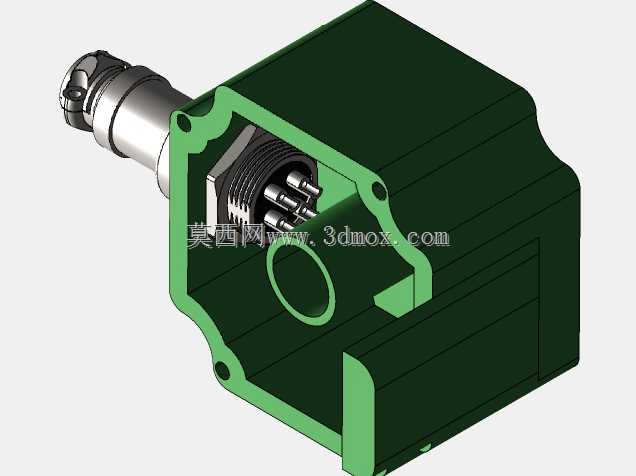

　　在小型自动化控制设备、桌面级伺服传动单元以及DIY数控模组的搭建过程中，Nema23规格步进电机的端侧扩展安装一直是结构设计里容易被忽略的细节，尤其是需要在电机端侧集成信号传输接口的场景，常规的平面端盖往往无法兼顾连接器的固定深度、走线间隙以及结构防护需求，这款适配结构正是针对这类实际工程痛点完成的设计。从实际安装边界来看，该端盖完全匹配Nema23电机的标准安装孔位，端盖主体的贴合面做了0.1mm的公差预留，能够保证与电机端面的紧密贴合，避免装配后出现错位或者缝隙过大的问题。针对GX16航空连接器的安装需求，端盖上预留的安装孔严格匹配GX16连接器的螺纹外径，孔位周边做了加厚的凸台结构，能够承受连接器插拔时产生的侧向力，

　　不会因为多次插拔导致端盖孔位开裂或者变形。设计过程中特意在连接器安装位与端盖内部腔体之间预留了足够的走线间隙，既可以容纳GX16连接器尾部的焊线或者压接端子，也能给电机端引出的编码器线、动力线留出足够的弯折空间，避免线材被端盖压破绝缘层造成短路隐患。端盖的侧方延伸出的固定卡扣结构，是为了适配KlimukVI类小型控制模组的快装需求，不需要额外打孔或者加装固定件，就可以将端盖连带电机快速卡入模组的对应安装槽位，大幅提升装配效率。从结构强度角度考虑，端盖主体的壁厚设置为2.5mm，在安装孔、卡扣受力点等位置做了局部加厚和圆角过渡，既不会因为壁厚过大增加不必要的重量和材料成本，也能满足日常使用中的抗冲击、抗振动要求，

　　即使设备在移动或者运行过程中产生持续振动，端盖也不会出现松脱或者断裂的问题。在实际应用场景里，这类端盖可以直接替换Nema23电机的原装后端盖，将信号接口直接集成在电机尾部，省去了额外安装接口固定座的步骤，让整个传动单元的结构更加紧凑，尤其适合空间受限的小型数控设备、桌面机械臂、模拟赛车直驱基座这类对安装体积有严格要求的设备，能够有效简化整体设备的布线结构，降低后期维护时的线路排查难度。端盖内部的腔体深度经过反复校核，既不会碰到电机尾部的编码器或者出线轴，也能给连接器的尾部线材留出足够的弯曲半径，避免线材长期处于弯折受力状态导致的线芯断裂问题。
