T形履带式凸轮快速压紧夹具

　　这套T形履带凸轮夹具属于典型的快速压紧类工装，核心思路是利用偏心凸轮的自锁特性，把扳动手柄的旋转动作转化为压头的下压夹紧力，省去螺纹旋紧的反复操作，在木工工作台、T型槽台面、钻孔定位和轻型装配工位上使用十分顺手。

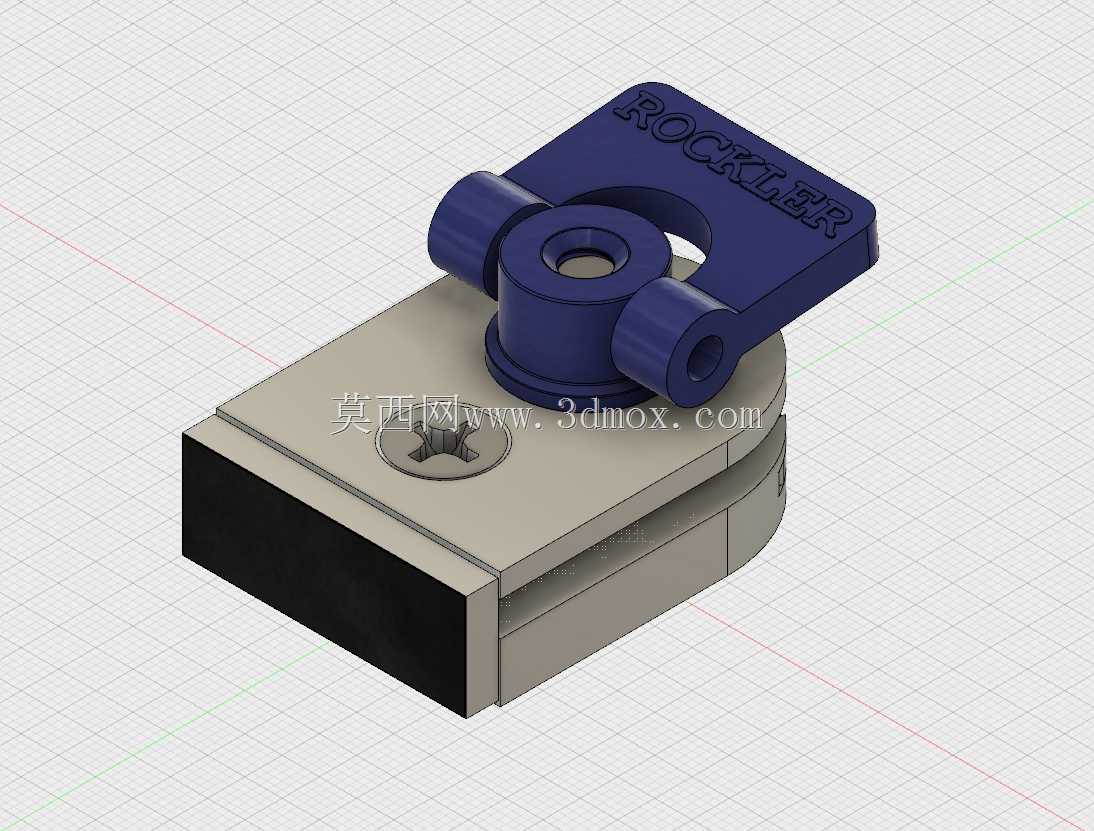

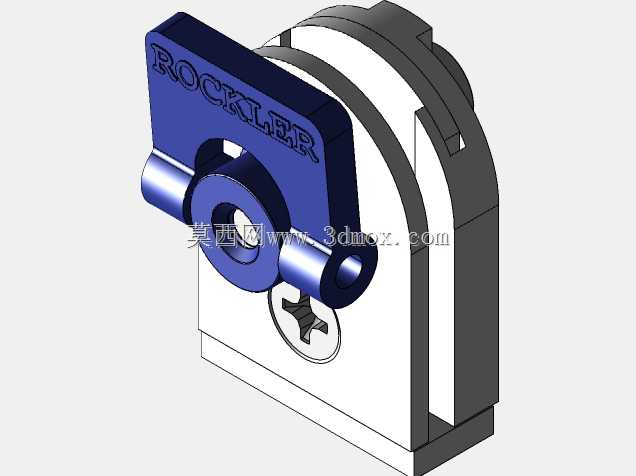

　　从结构上看，夹具分为上下两部分。下部是带半圆端头的滑块底座，可嵌入工作台标准T型槽内沿槽滑动，底座上预留沉头螺钉孔，通过T型螺栓与槽内螺母配合，既能沿槽调整位置，又能在选定位置锁死。底座侧面留出黑色摩擦垫接触面，压紧时垫条贴紧工件边缘，避免金属直接压伤木质或软质工件表面。上部为深蓝色凸轮压臂组件，压臂顶面铸有ROCKLER字样，中部是偏心凸轮轴孔，两侧带圆柱铰接耳，扳动T形手柄时凸轮绕轴转动，凸轮轮廓的升程推动压臂下压，转过自锁角后即便松手也能保持夹紧状态。

　　设计上有几个值得注意的点。一是凸轮升程曲线选取了工作段压力角较小的区段，保证操作力适中且具备可靠自锁，不会因工件振动而松脱；二是压臂与底座之间采用回转铰接，开口高度可随工件厚度在一定范围内自适应，无需额外调节螺纹；三是底座滑块宽度与常见木工台T型槽槽宽匹配，半圆端头对应槽端圆弧，安装时可从槽口端部滑入，也可配合槽内点位直接落位。

　　安装边界方面，底座滑块厚度按标准T型槽槽腔深度设计，装入后上表面与台面基本齐平；压臂抬起时的最大开口高度需结合凸轮偏心量核算，建模时应保证压臂全开姿态下不与台面突出的靠山、挡块干涉；压臂下压行程覆盖常见薄板到方木的厚度区间，压头作用点距滑块中心的力臂长度决定了可压紧工件的悬伸范围。三维建模时需重点还原凸轮轮廓与铰接轴的配合关系、T形手柄的操作空间包络，以及底座沉孔与T型螺栓的装配间隙，运动仿真中要验证扳动全过程压臂无卡滞、自锁点位置合理，并检查压臂在最大夹紧位时与工件、台面之间不存在干涉。这类夹具在实际产线中常成组使用，沿T型槽布置多个夹紧点，对板材、型材进行多点同步固定。
