五英寸车载竞赛级触控显示终端结构

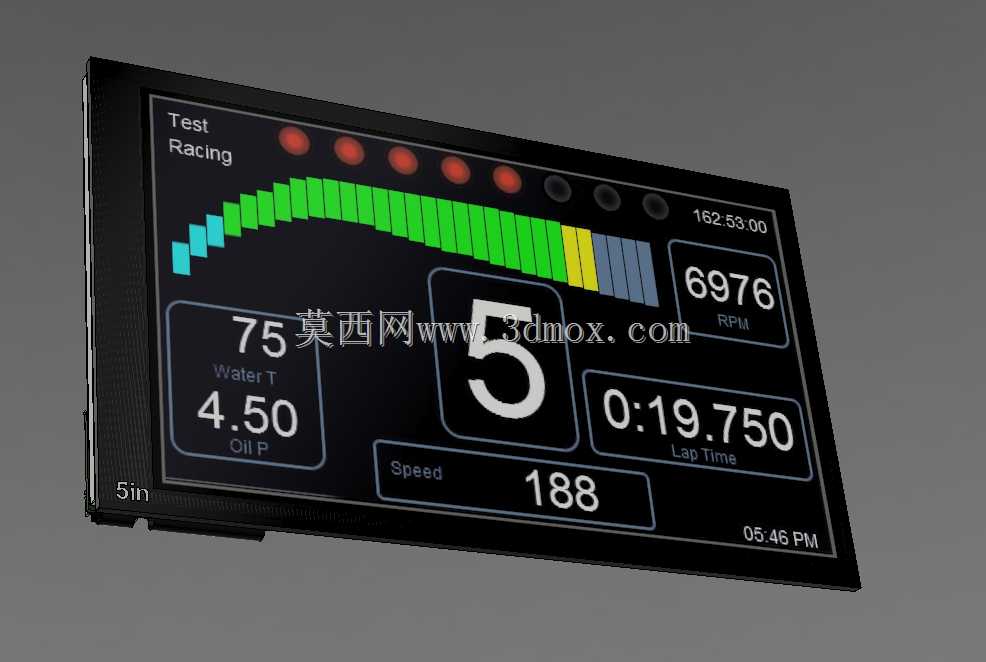

　　做赛车模拟外设和实车改装仪表的结构设计这几年，这类5英寸嵌入式显示屏的安装适配一直是容易踩坑的环节，这次的结构模型完全围绕实际装车和模拟器装机的边界条件搭建，没有多余的装饰性特征，所有结构都服务于安装可靠性和操作便利性。从实际使用场景来看，这类屏幕既可以用在入门级赛车模拟器的方向盘基座旁，替代传统的组合仪表显示转速、圈速、油温油压等核心行车数据，也可以嵌入到改装赛车的中控预留位，作为副仪表补充原车仪表缺失的竞赛参数显示，甚至在小型工业设备的人机交互工位上，也能作为紧凑型参数显示终端使用，适配场景覆盖了从小型桌面模拟设备到车载改装、小型工控终端的多个领域。

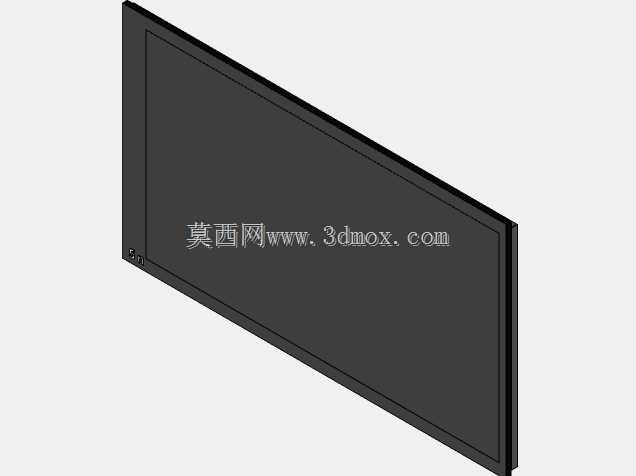

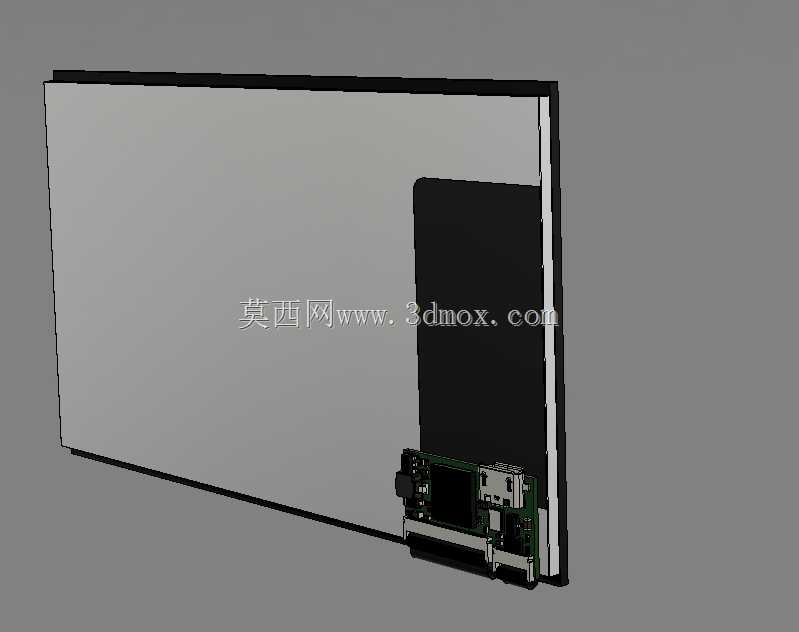

　　设计思路上首先考虑的是安装兼容性，屏幕本体采用窄边框直屏结构，外框预留的安装耳位置做了沉台设计，不管是用M3螺丝直接固定在面板开孔上，还是搭配嵌入式卡扣安装，都能保证屏幕表面和安装面板齐平，不会出现凸起积灰或者凹陷误触的问题。屏幕的有效显示区域占比控制在合理范围，边框宽度刚好容纳触控层的走线和背光驱动板的安装空间，不会因为追求极致窄边框导致结构强度不足，毕竟车载和模拟器使用场景下难免有振动，过窄的边框长期使用容易出现触控失灵或者背光漏光的问题。接口部分全部布置在屏幕背部的下沉区域，包括供电接口、视频信号接口和触控通讯接口，安装后线材不会突出于屏幕背部的安装平面，不需要在安装面板后方额外预留过多的线材避让空间，对于安装深度有限的改装中控或者模拟器支架来说，这个设计能大幅降低安装时的空间干涉概率。

　　功能层面，屏幕的显示区域做了防眩光的表面处理结构预留，模型里对应的表面粗糙度设置和实际量产的防眩光AG玻璃参数一致，不管是模拟器旁的台灯光线还是车载场景下的侧面阳光照射，都不会出现明显的反光影响读数。屏幕的触控层采用电容触控结构，边框处预留的触控排线走线槽做了圆角处理，避免组装时排线被锐边割伤导致触控失效。从安装边界来看，屏幕整体厚度控制在12mm以内，面板开孔尺寸只需要比屏幕显示区域大1mm即可，安装耳的固定孔位间距做了通用化设计，和市面上主流的5英寸嵌入式工业屏安装孔位兼容，替换现有设备的旧屏幕时不需要重新打孔，能直接适配原有安装结构。背部的驱动板区域做了独立的散热筋结构，长时间高亮度显示时的热量可以通过散热筋传导到安装面板上，不需要额外加装散热风扇，避免了风扇振动影响屏幕显示稳定性，也减少了故障点。实际做结构验证的时候，这个安装结构在10-2000Hz的振动台测试下，螺丝没有出现松动，屏幕显示也没有出现水波纹，完全满足车载和模拟设备的振动使用要求。
