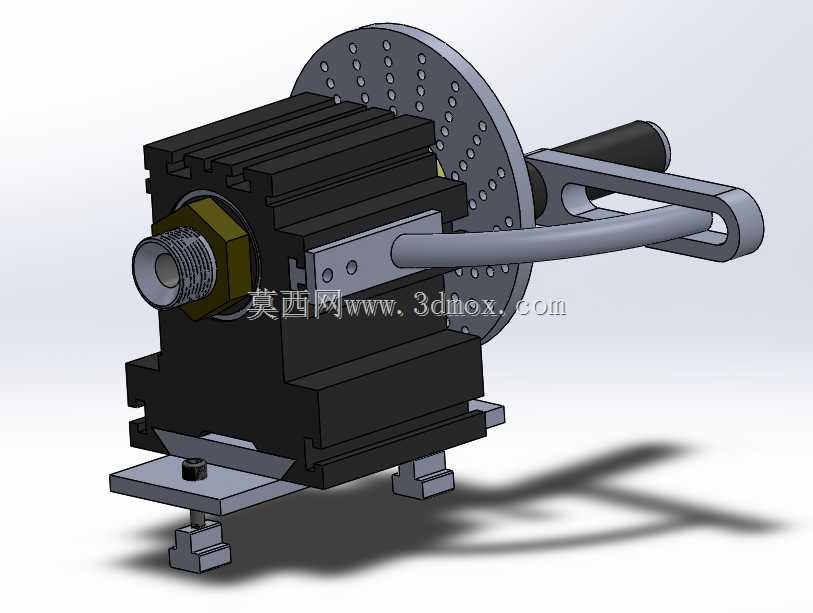

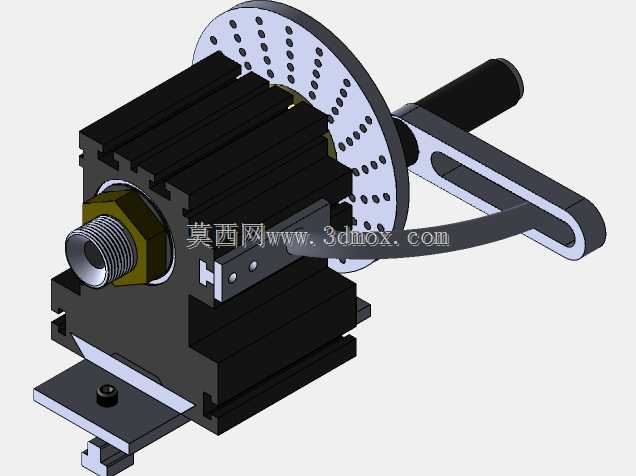

适配车床主轴箱的铣床用Peatol分度装置

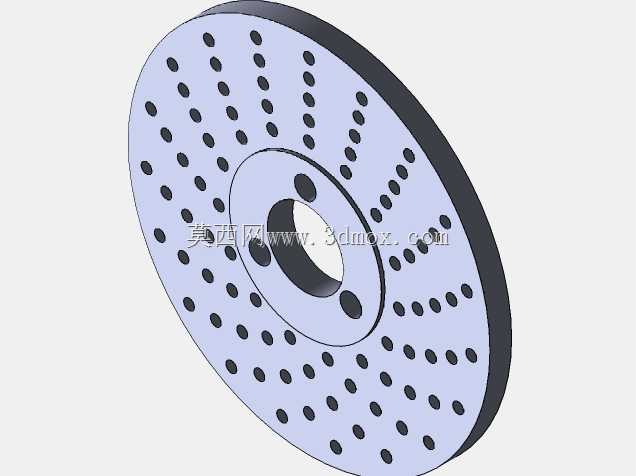

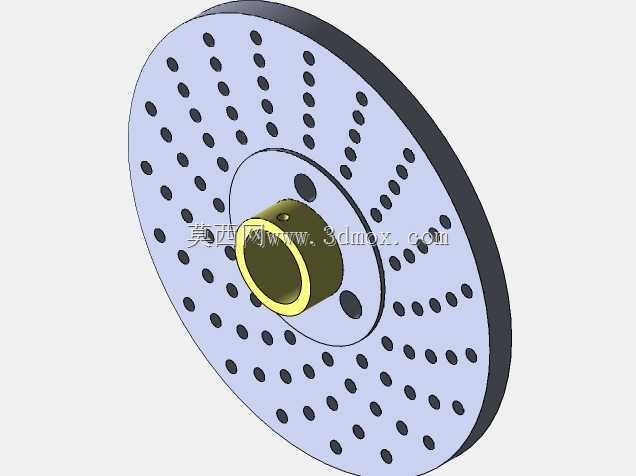

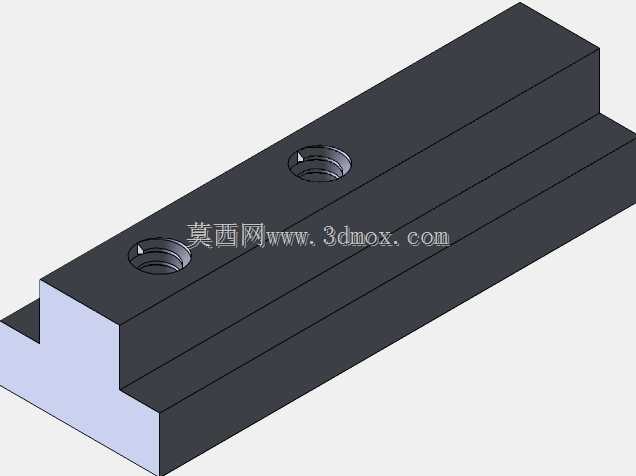

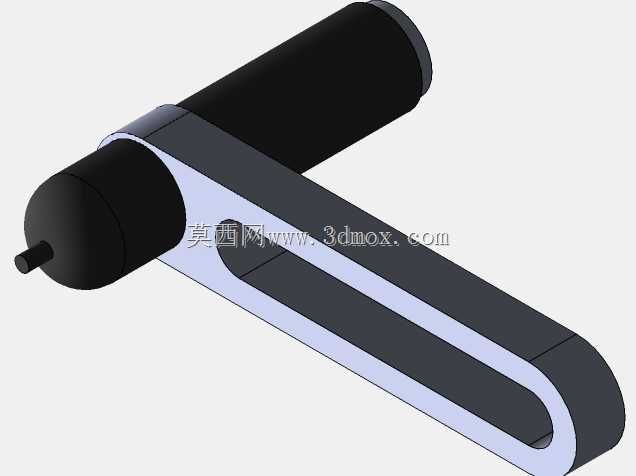

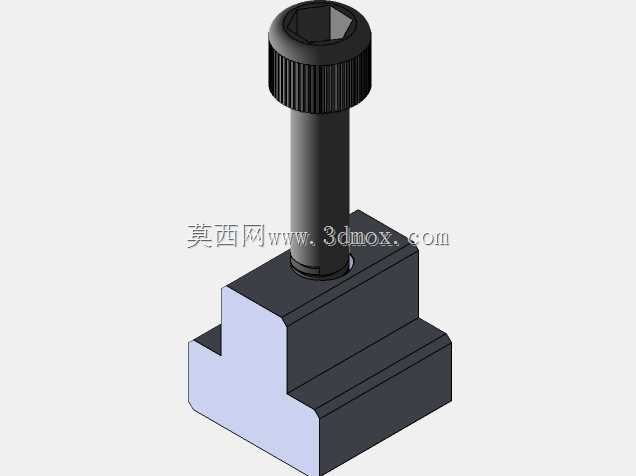

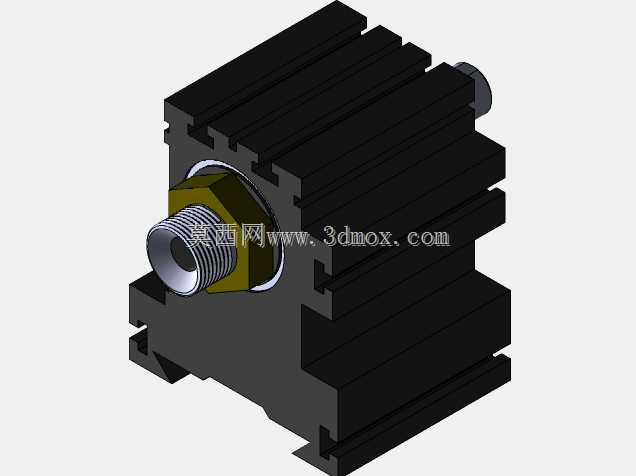

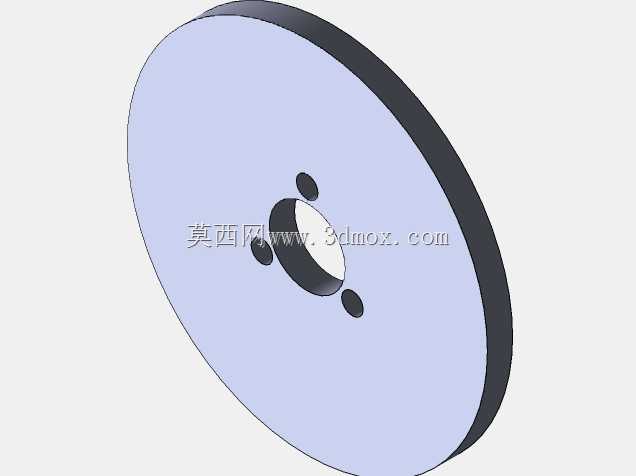

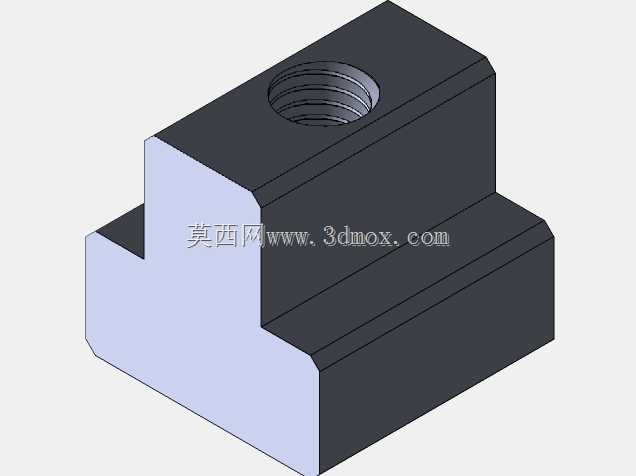

　　这款分度装置的设计初衷，是解决小型加工场景下，常规分度头采购成本高、与现有车床主轴箱适配性差的痛点，直接依托现有车床主轴箱的安装接口做匹配设计，无需额外改造机床本体即可快速装夹使用，多用于小型机加作坊、教学实训场景的铣床分度加工工序。装置主体采用箱式承载结构，底部设置两组可调式压块安装位，可直接卡装在铣床工作台的T型槽内，安装基准面做了铣平处理，装配后整体与工作台面的平行度公差可控制在0.02mm以内，不会因为装夹偏差带来分度误差。核心分度功能依靠带等分孔的分度盘实现，盘面上加工有多组不同孔数的等分定位孔，配合插拔式定位销可完成不同等分数的回转分度，满足常见的多边形零件、等分槽、齿坯的铣削加工需求，手动摇臂的力臂长度经过反复校核，

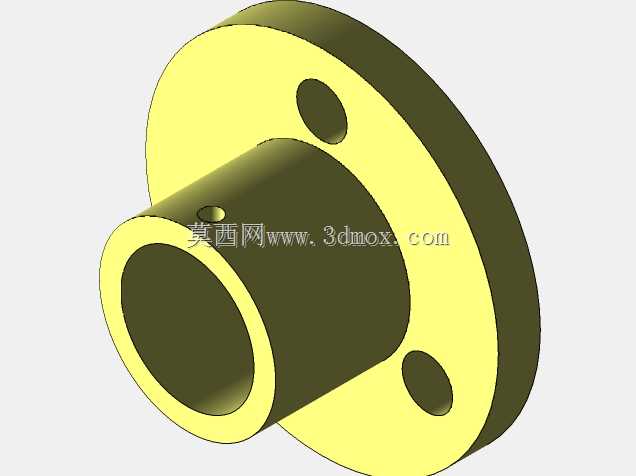

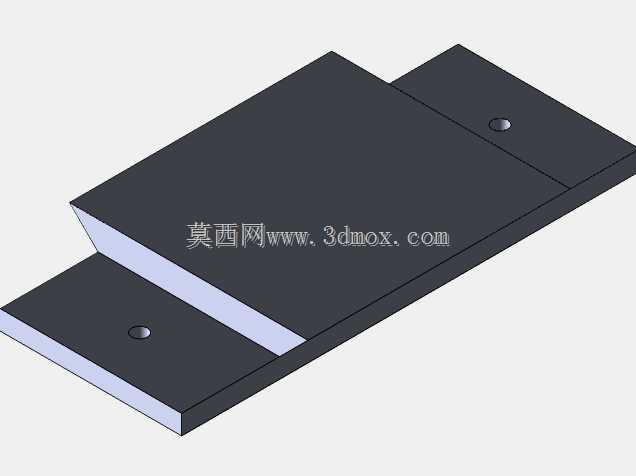

　　操作时转动阻力适中，单手即可完成回转操作，不会出现力臂过短导致的转动费力、或是力臂过长带来的过冲问题。主轴端采用标准螺纹接口，可直接适配车床常用的卡盘、接杆等装夹配件，无需额外定制转接件，夹持工件的最大回转半径控制在150mm以内，适配小型零件的加工需求，不会因为回转半径过大和铣床床身产生干涉。设计过程中优先考虑了零件的加工工艺性，主体承载块采用标准方料铣削成型，分度盘采用板材激光切割后做孔位铰削加工，所有配合面的公差均选用常用的IT7级精度，普通机加车间即可完成全部零件的加工制作，无需特殊加工设备。装置的整体外形紧凑，安装后占用工作台的有效行程不超过200mm，不会过多挤占铣床的加工空间，拆卸后可直接收纳在工具柜内，

　　不会占用过多车间存放空间。日常使用时，仅需定期给回转配合面加注润滑脂，检查定位销的磨损情况即可，维护成本极低，非常适合小规模加工场景下的多品种小批量零件分度加工使用，可替代价格高昂的商用标准分度头完成绝大多数常规分度加工任务。
