Peato车床快换式刀架锁紧组件结构

　　这款快换刀架组件是面向小型台式Peato模型车床开发的刀具装夹功能部件，核心作用是缩短车床换刀的对位调整时间，适配小批量精密零件加工、教学实训场景下频繁换刀的作业需求。日常使用中，普通车床换刀需要反复拧动多组螺栓、重新校准刀尖高度与进给坐标，单次换刀往往耗费数分钟，而这款快换结构通过预设的定位基准与快锁机构，能将换刀流程压缩到数十秒内完成，大幅降低非加工时长占比。

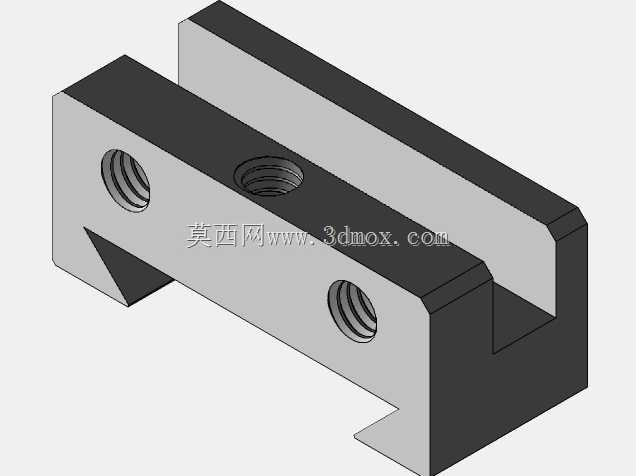

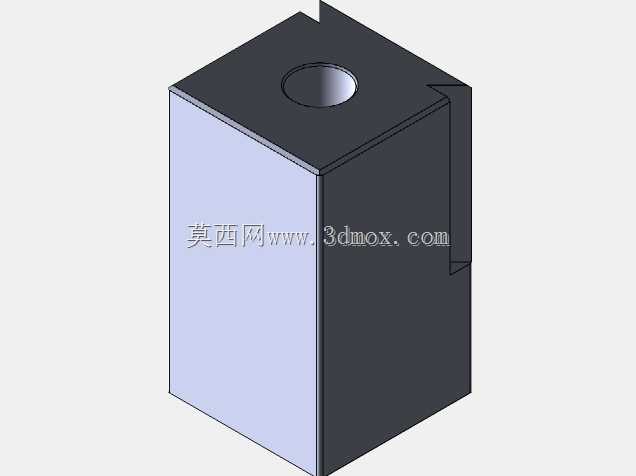

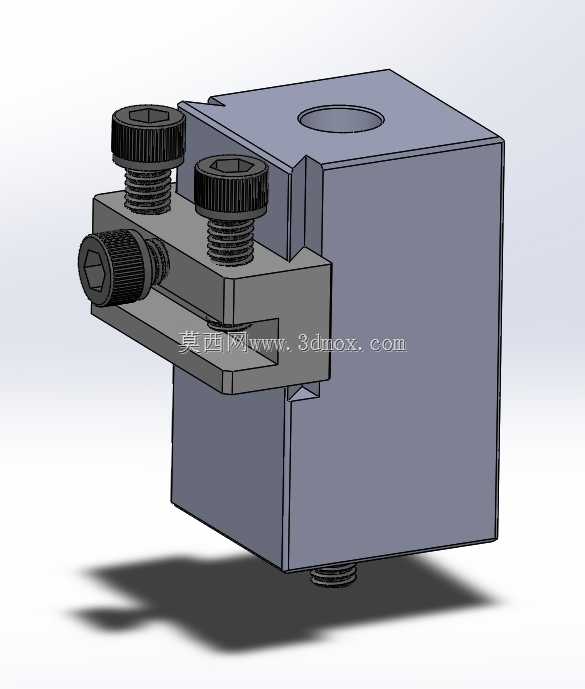

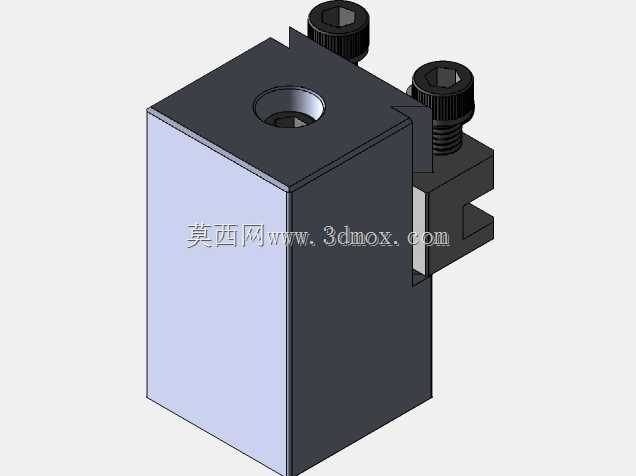

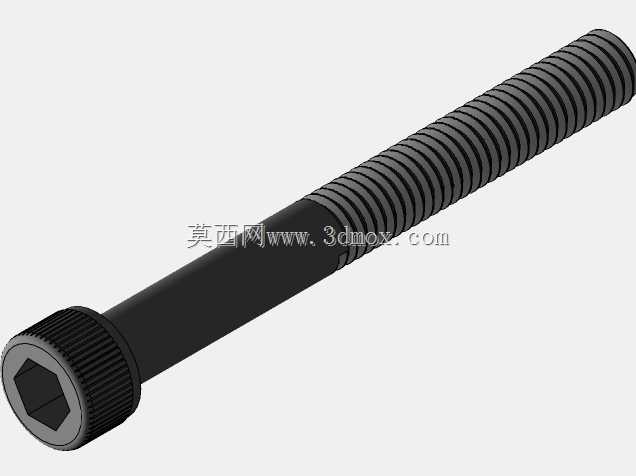

　　从结构设计逻辑来看，组件采用侧压+顶部锁紧的双重固定思路，主体基座通过底部的螺纹接口与车床中拖板的刀架安装位对接，安装时只需对准中拖板上的定位槽，拧动底部锁紧螺柱即可完成基座固定，基座的安装边界完全匹配6寸级别小型车床的刀位安装尺寸，不会超出拖板的运动行程范围，也不会干涉尾座、卡盘的正常工作空间。前端的刀具装夹块通过侧面的滚花压紧螺钉实现快锁，两个顶部内六角螺栓负责调整装夹块的压紧预紧力，适配厚度在10-20mm范围内的各类车刀、切断刀、成型刀装夹，装夹时刀具的伸出长度可通过装夹块的通槽自由调整，调整到位后拧紧侧方螺钉即可完成锁定，无需反复敲打对刀。

　　设计过程中充分考虑了小型车床的刚性局限，整体构件采用方块式一体化结构，没有多余的悬臂伸出部分，装夹刀具后的重心尽量靠近中拖板安装面，能有效降低切削过程中的振刀概率。所有锁紧螺纹均采用10-32标准英制硬螺纹，反复拆装不易滑牙，螺纹配合面预留了足够的润滑脂存储间隙，长期使用也不会出现卡滞问题。组件的外露棱角均做了0.5mm的倒角处理，避免安装调整过程中划伤操作人员，侧面的调节螺钉采用滚花设计，日常换刀时无需额外扳手即可手动完成初步锁紧，只有重切削场景下才需要用扳手追加预紧力，兼顾了操作便捷性与装夹刚性。

　　在实际加工场景中，这款刀架组件可同时预装多组不同用途的刀具，更换时只需松开锁紧机构、替换对应装夹块即可，无需重新拆卸每一把刀具，尤其适合加工包含外圆、端面、切槽、螺纹等多工序的复杂小零件，能有效减少重复对刀带来的精度误差，提升小型车床的加工效率与成品一致性。
