小型车床压装式尾架操作手柄结构设计

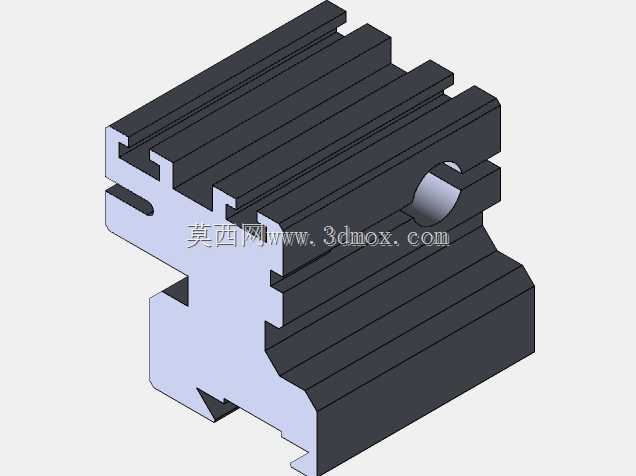

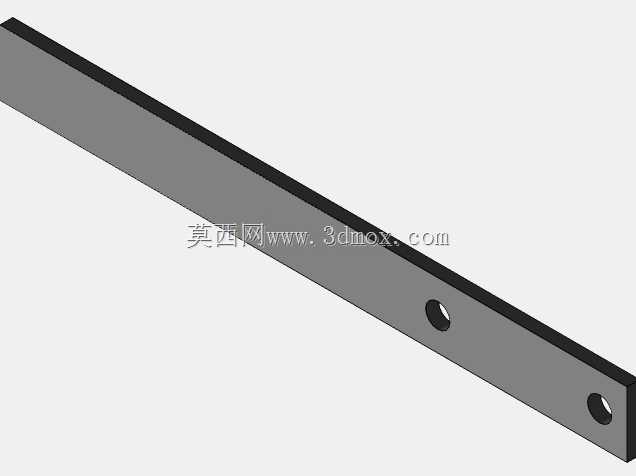

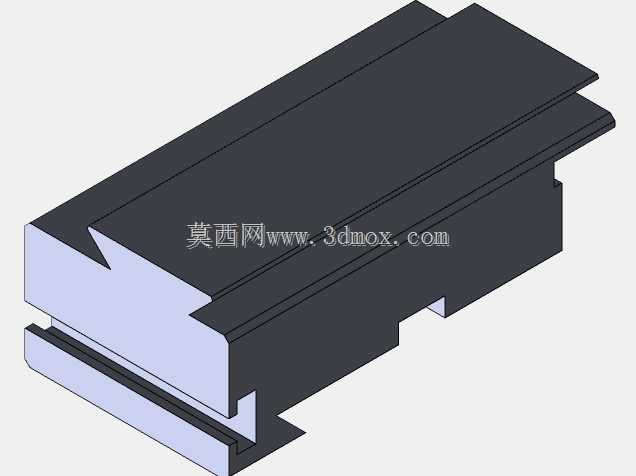

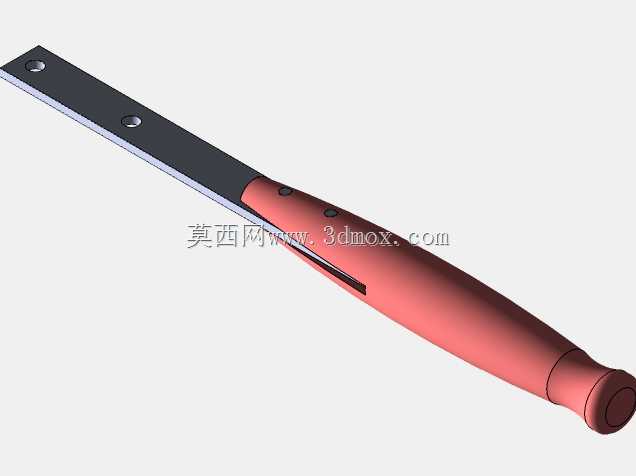

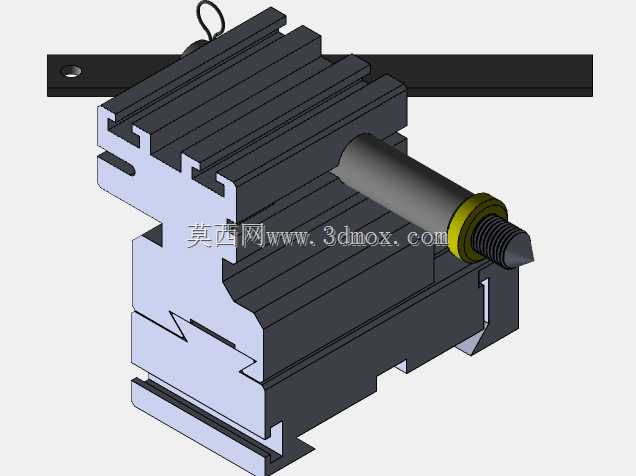

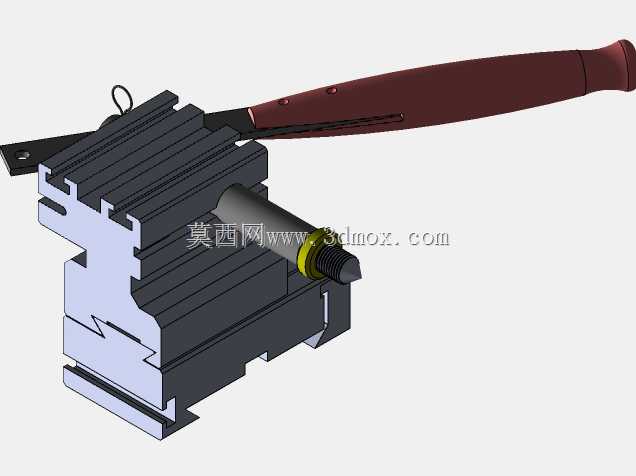

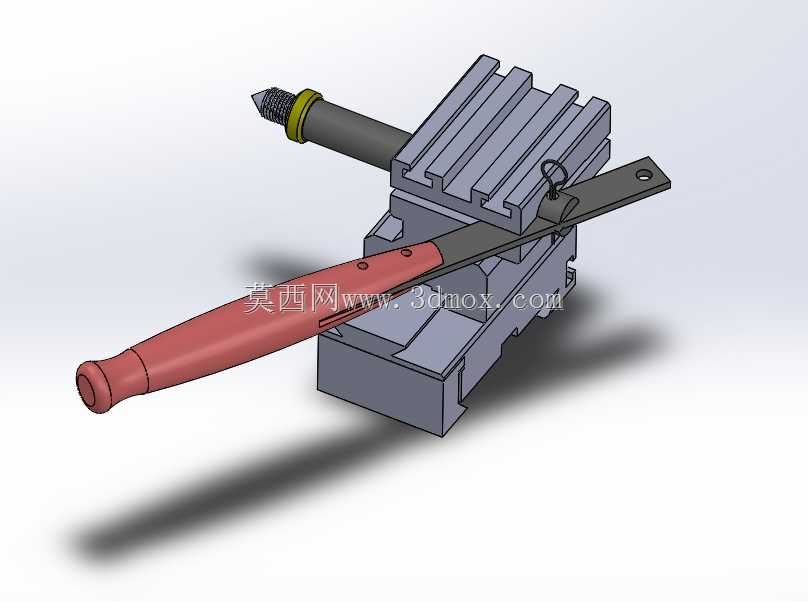

　　这款尾架手柄是配套小型台式车床尾座部件设计的手动操作构件，主要应用在仪表车床、模型加工类小型车床的尾座进给锁紧工位，日常加工场景中，操作人员通过扳动该手柄完成尾座套筒的锁紧、顶紧力施加动作，是车床尾架部件上直接和操作人员交互的核心操作件。从结构设计逻辑来看，手柄整体采用分体式装配结构，握持段采用符合人体工学的收腰造型，表面做防滑弧度处理，操作人员握持施力时能均匀分散手掌压力，长时间操作也不会产生明显硌手感，避免操作过程中打滑脱力。和尾架锁紧机构连接的杆部做了阶梯轴设计，靠近锁紧端设置了限位轴肩，装配时可以直接抵靠尾架的安装端面，控制杆部插入尾架壳体的深度，避免装配过深顶坏内部锁紧楔块，也不会因为插入深度不足导致锁紧行程不够。

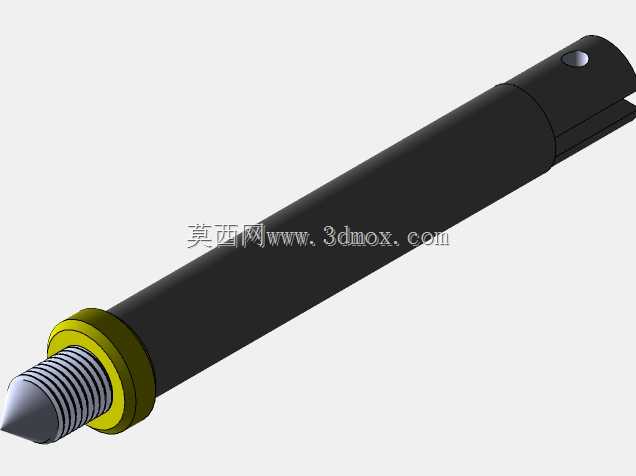

　　杆部前端设置了带防滑齿的顶紧头，和尾架内部的锁紧滑块接触时能增大摩擦力，避免长时间使用后接触面打滑导致锁紧失效。从安装边界来看，手柄杆部的安装直径适配常规小型车床尾架的12mm标准安装孔，整体扳动行程范围内不会和尾架上的导轨安装面、刀架移动路径产生干涉，握持段的长度控制在120mm，操作人员单手握持时可以获得足够的力臂，不需要施加过大的握力就能达到尾架锁紧需要的扭矩，同时也不会因为力臂过长导致手柄超出车床机身的安全操作范围，避免加工过程中手柄被旋转的工件剐蹭。在实际加工应用场景里，这款手柄除了承担尾架锁紧的操作功能，还可以在尾架安装钻夹头进行钻孔作业时，配合尾架的进给机构完成手动进给操作，

　　手柄的转动角度和尾架套筒的进给行程做了匹配设计，扳动一次手柄就能完成常规小直径钻头的单次进给行程，不需要反复调整握持位置。设计过程中特意将手柄的受力薄弱位置做了加厚处理，杆部和握持段的连接位置设置了过渡圆角，避免应力集中导致长期扳动后出现断裂，握持段采用非金属材质包覆，既可以降低冬季操作时的冰凉触感，也能在手上沾有少量切削液时保持足够的摩擦系数，不会出现打滑问题。整体结构没有复杂的异形曲面，加工时可以采用普通车削、铣削设备完成加工，不需要特殊的定制刀具，后期维护更换时也能快速拆装，不需要对尾架主体结构做任何改动，直接替换原有损坏的手柄即可恢复尾架的正常操作功能。
