按钮式小型膛线压合加工设备结构设计

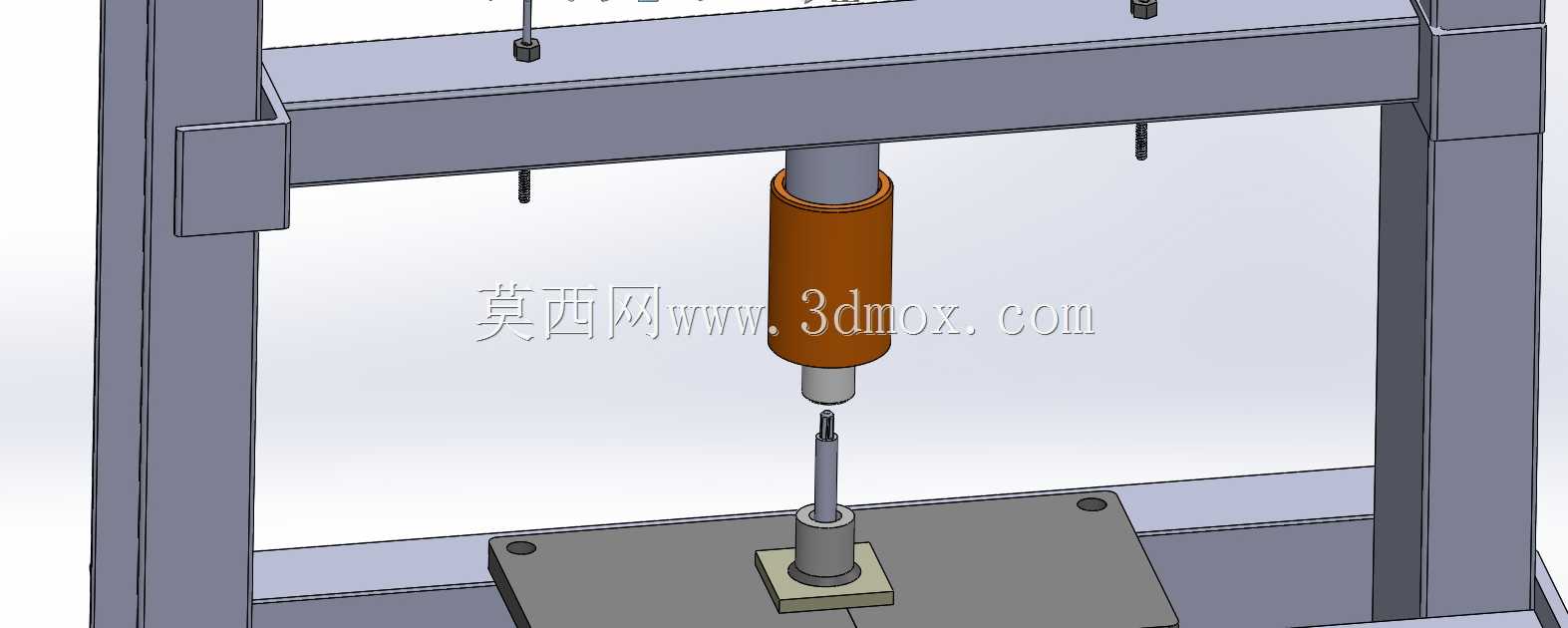

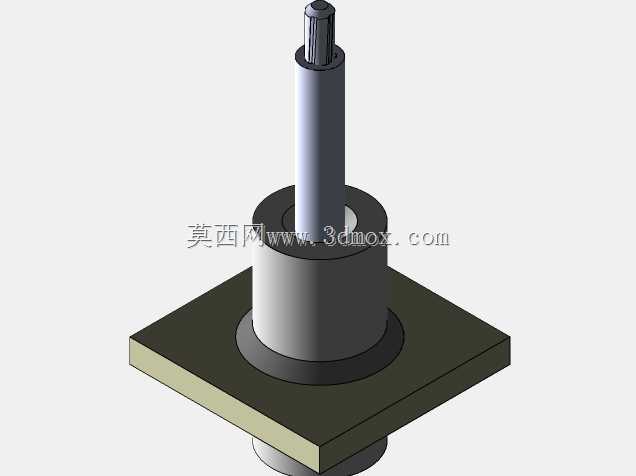

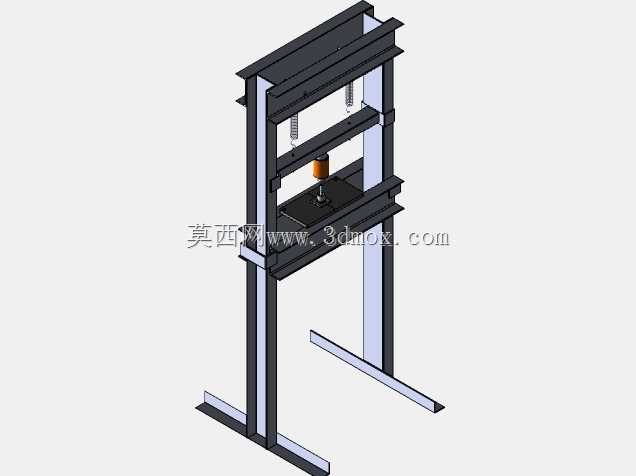

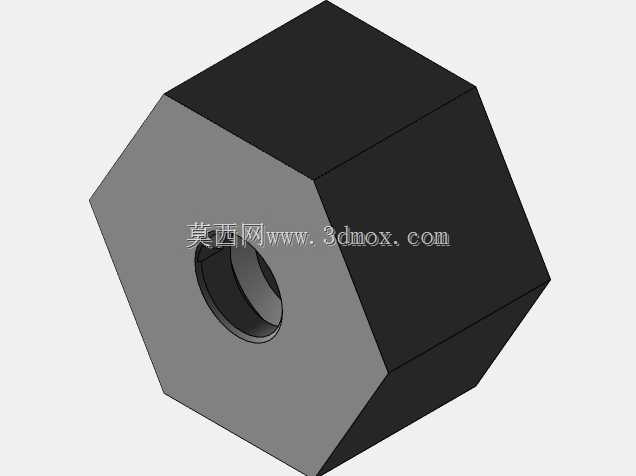

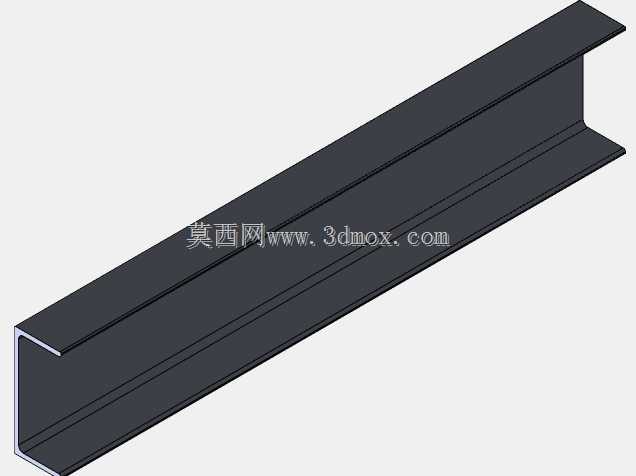

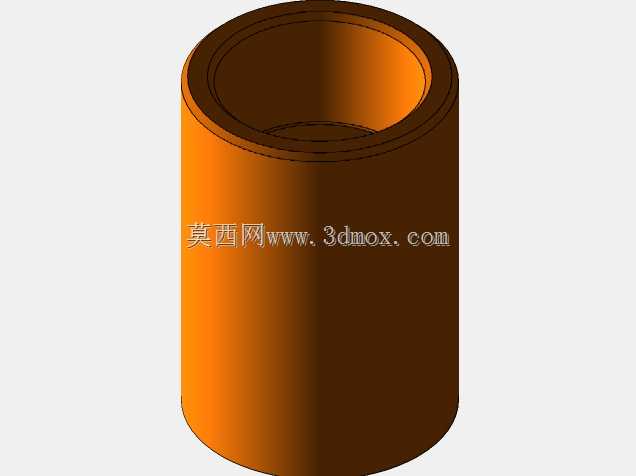

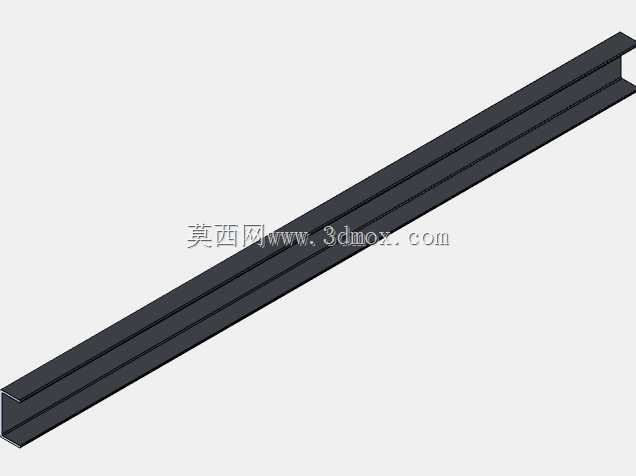

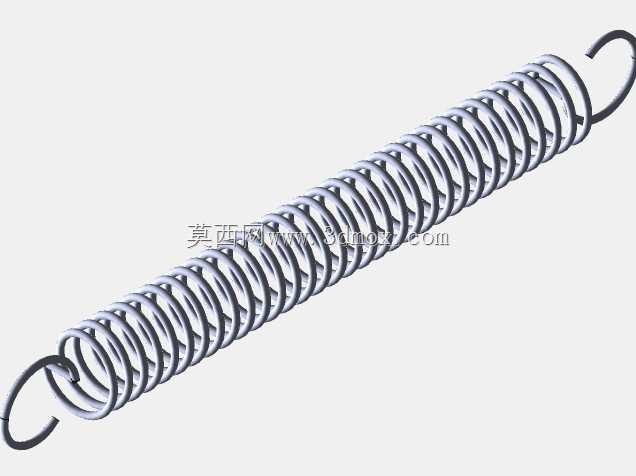

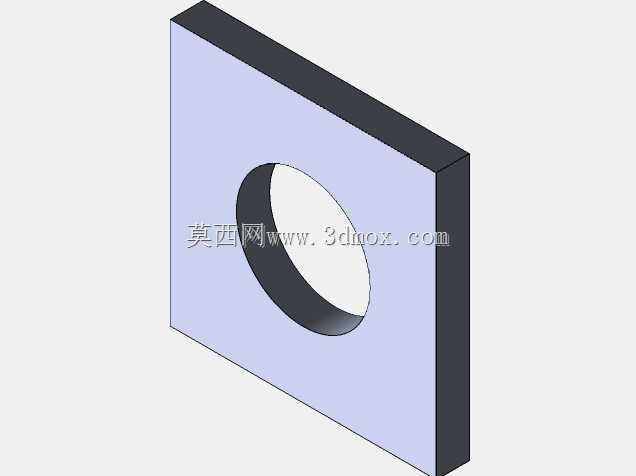

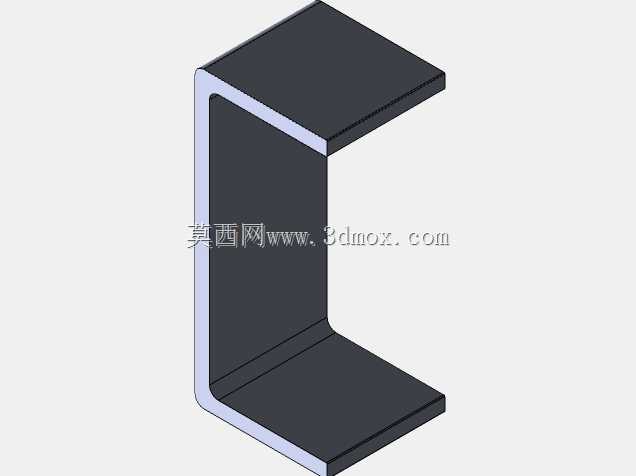

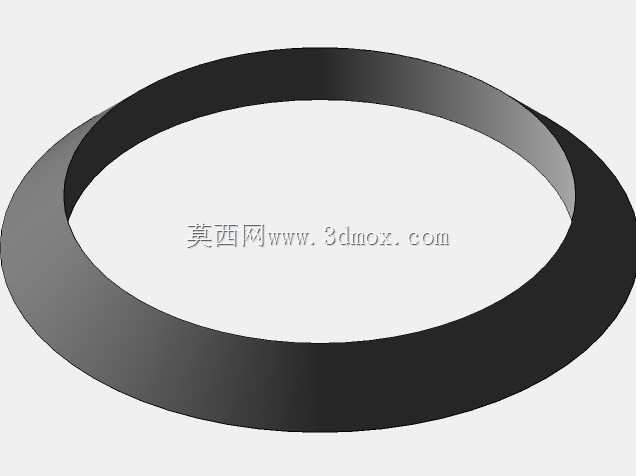

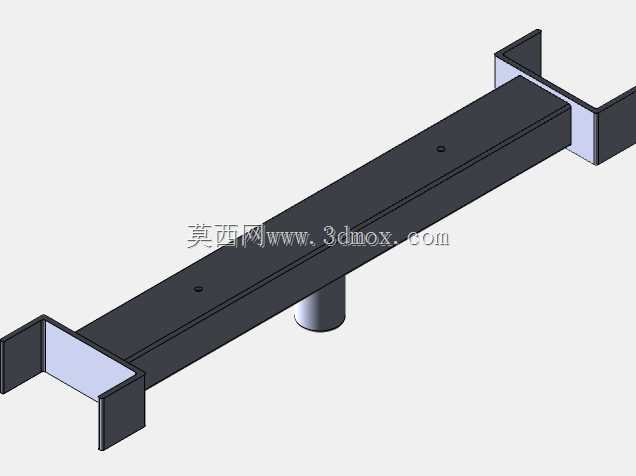

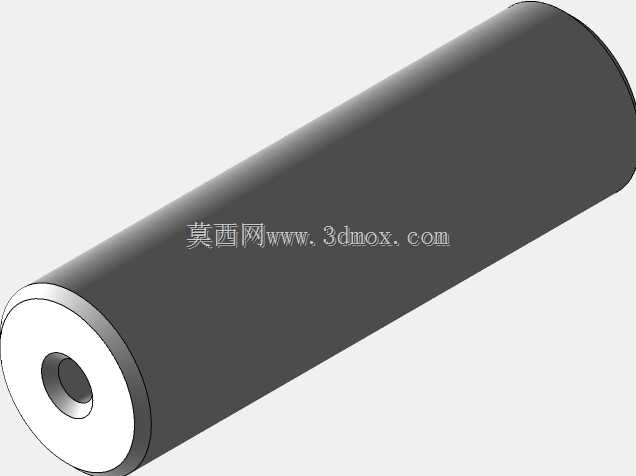

　　这款压合设备主要面向小尺寸柱状工件的内壁膛线压制成型工序，常见于小型五金加工、精密零部件修配、非标零件试制的车间场景，区别于大型冲压压力机的大吨位冲裁需求，该设备更侧重小行程、精准对位的压合作业，适配直径6mm左右的细长杆类工件的膛线冷压成型。从结构布局来看，设备采用门式框架承载结构，两侧立式支撑柱与顶部横梁采用一体式刚性连接，底部安装平台预留了标准的T型槽安装位，可根据不同工件的夹具需求快速更换定位工装，整体安装边界控制在桌面级设备范畴，不需要额外做地基固定，可直接安置在常规钳工工作台或装配工位台面上使用，适配小批量加工、样品试制的工位排布需求。设备的执行端采用同轴对位设计，顶部压头的导向柱与底部工件定位座保持严格的同轴度公差，

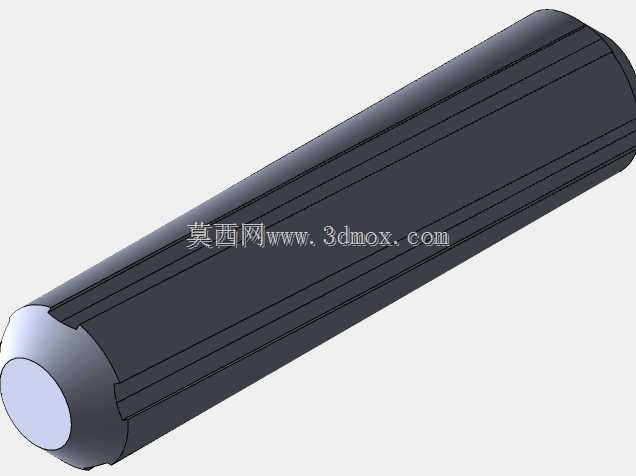

　　压合行程通过内置的限位结构控制，避免压头超程损伤工件内壁，压头端部可根据不同膛线参数更换对应规格的成型头，不需要拆解整体机架即可完成作业端配件更换，降低换型调试的时间成本。操作端采用按钮式触发控制，控制逻辑设置为双手触发启动的安全逻辑，避免压合作业过程中操作人员手部误入压合区域引发安全隐患，压合压力可通过调压部件根据工件材质特性做对应调整，针对铝质、铜质等软质金属工件可降低压合力避免工件变形，针对硬度稍高的钢制小工件可适当提升压力保证膛线成型的饱满度。设备的压合工位做了开放式设计，操作人员可从三个方向完成工件上下料操作，不需要额外避让复杂的外围护结构，适配单人单机的作业模式，日常维护仅需要定期给导向柱加注润滑脂，

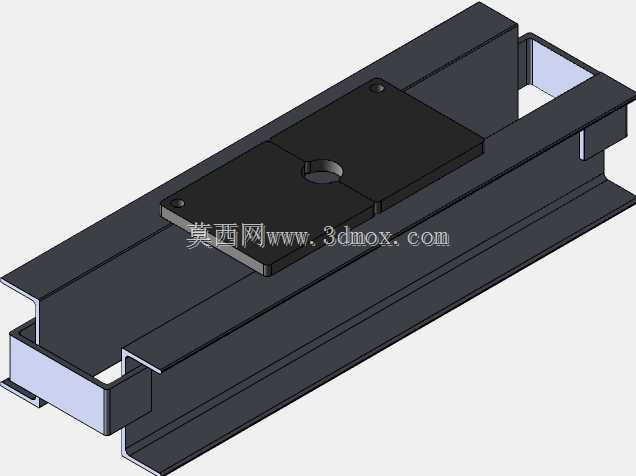

　　检查压头锁紧螺丝的紧固状态即可，不需要复杂的维保流程。在结构设计阶段，针对压合过程中的侧向力问题，框架连接处做了加强筋结构补强，避免长期压合作业后框架出现形变导致压头与定位座同轴度偏移，底部定位座采用快拆式锁紧结构，更换不同规格工件的定位套时仅需要松开侧边锁紧螺丝即可完成拆装，不需要重新校准整体同轴度，大幅缩短不同批次工件切换的调试周期。该设备的压合作业行程控制在100mm以内，适配小尺寸工件的压入深度需求，压合速度采用慢进快退的逻辑，压头接触工件前快速下行，接触工件后自动切换为低速压合模式，避免快速冲击导致工件膛线成型出现毛刺或者形变，压合到位后自动触发回程信号，压头快速回到初始等待位置，操作人员可直接取出成型完成的工件，放入下一个待加工工件，整个作业循环的动作逻辑简洁，没有冗余的动作步骤，能够满足小批量零件加工的节拍需求。
