H型钢架手动液压简易管材弯曲模具

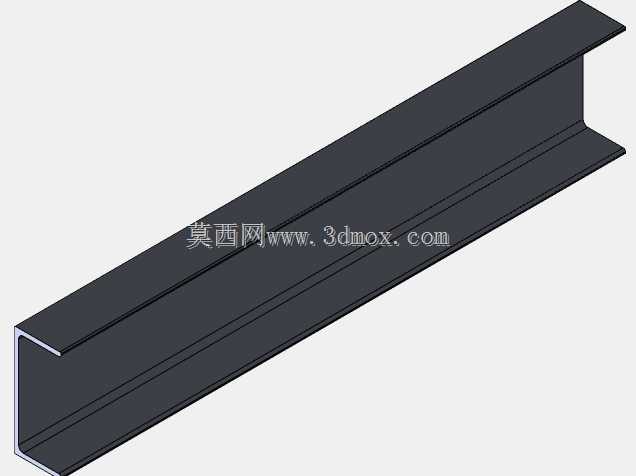

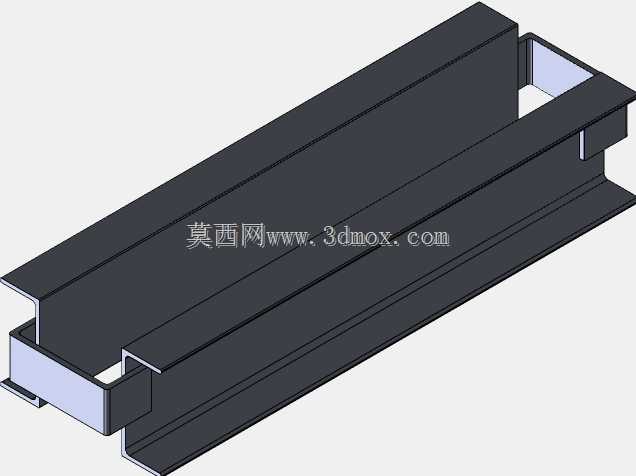

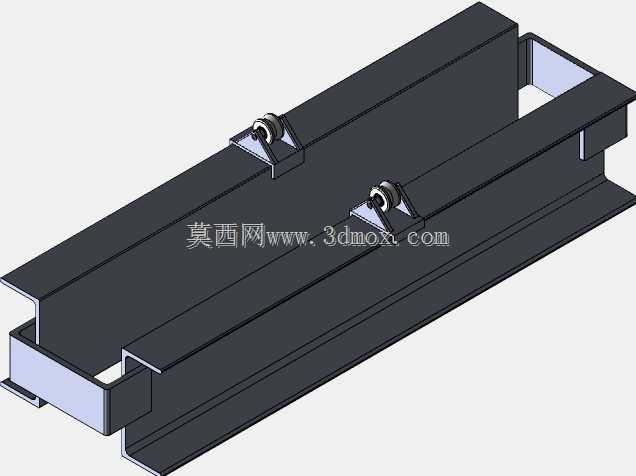

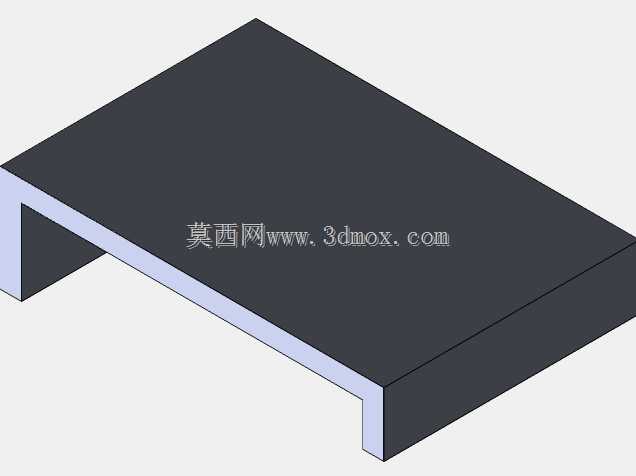

　　这款简易弯曲工装依托H型钢搭建主体承载框架，核心适配现场小批量管材弯折作业需求，常见于小型五金加工门店、管线安装现场的非量产弯管场景，可完成常规圆管的定角度冷弯作业，无需配套大型液压站即可单人操作，解决现场无大型弯管设备时的管材弯折痛点。工装主体采用标准H型钢作为承载基座，H型钢的翼缘与腹板结构自带高抗弯截面模量，无需额外焊接加强筋即可承受弯管作业时的径向反力，基座长度方向预留足够的管材支撑行程，可适配不同长度的管材进料需求，基座底部为平直翼缘面，可直接通过压板固定在车间工作台或现场临时钢制平台上，安装时仅需保证基座上平面水平度误差不超过1mm/m，即可避免弯管过程中出现管材扭曲、弯折角度偏移的问题。

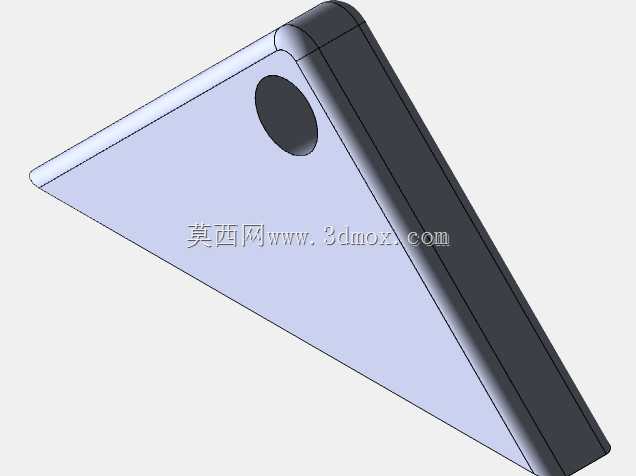

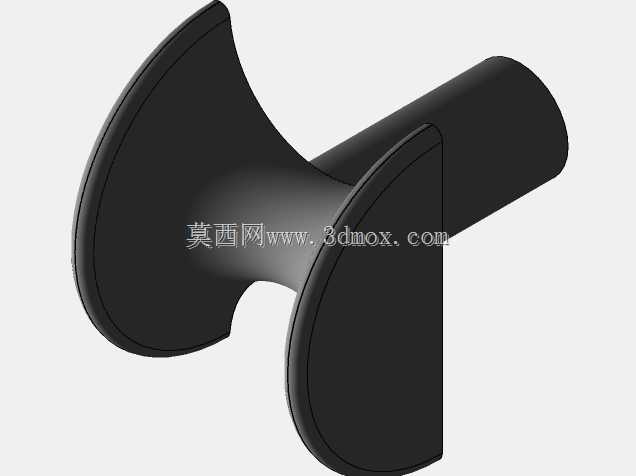

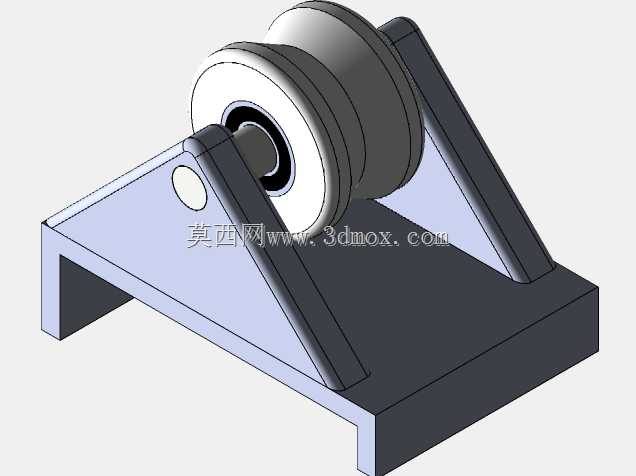

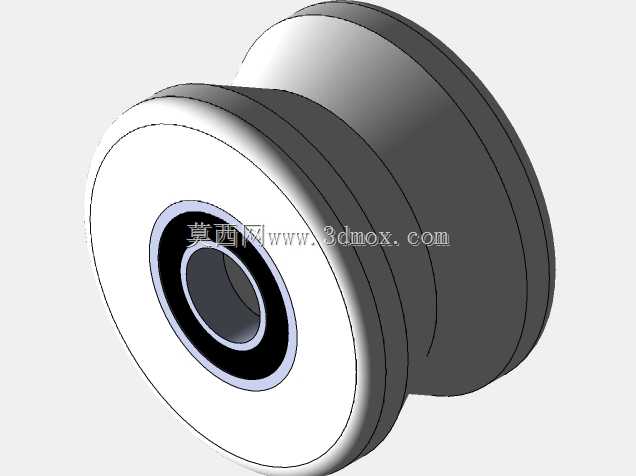

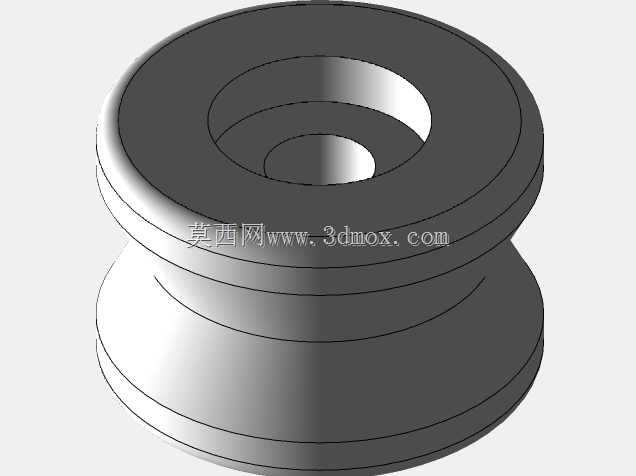

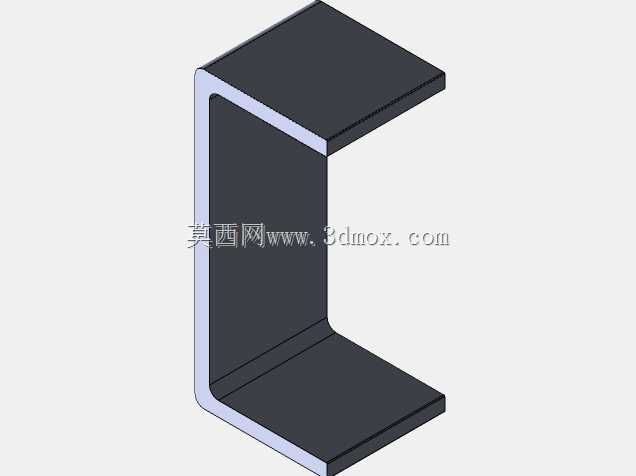

　　操作端采用加长杠杆手柄配合小型液压施压结构，相比纯手动杠杆式弯管设备，液压结构可将操作人员的手动力放大数十倍，弯折壁厚不超过3mm的常规低压流体输送钢管时无需额外施加过大外力，手柄长度经过力矩核算，操作人员站立状态下即可完成施压、回程的全流程操作，无需借助其他辅助工具。弯折成型模座采用分体式设计，两个支撑滚轮座可沿H型钢腹板上的长槽调整间距，适配不同弯曲半径的加工需求，调整时仅需松开模座底部的锁紧螺栓即可滑动定位，无需拆卸主体结构，施压端的成型压头可根据管材外径更换对应圆弧槽的配件，避免弯管过程中出现管材外壁压瘪、内壁起皱的缺陷。设计过程中优先考虑工装的加工便利性，所有结构件均可采用常规型材、标准机加工件拼装完成，无需定制复杂铸件，

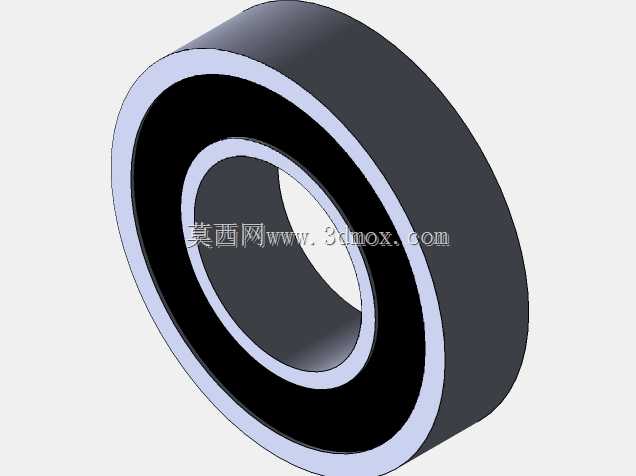

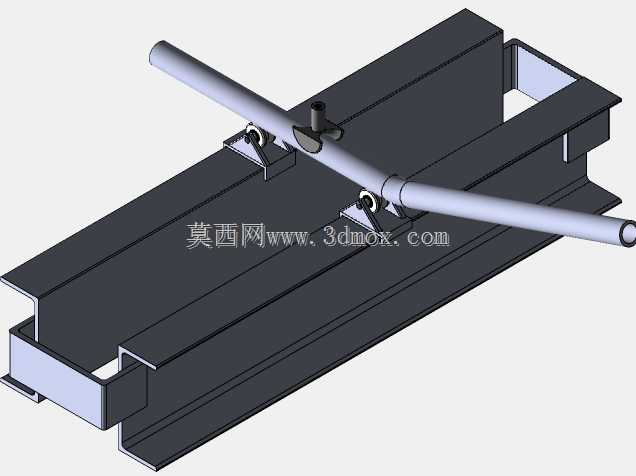

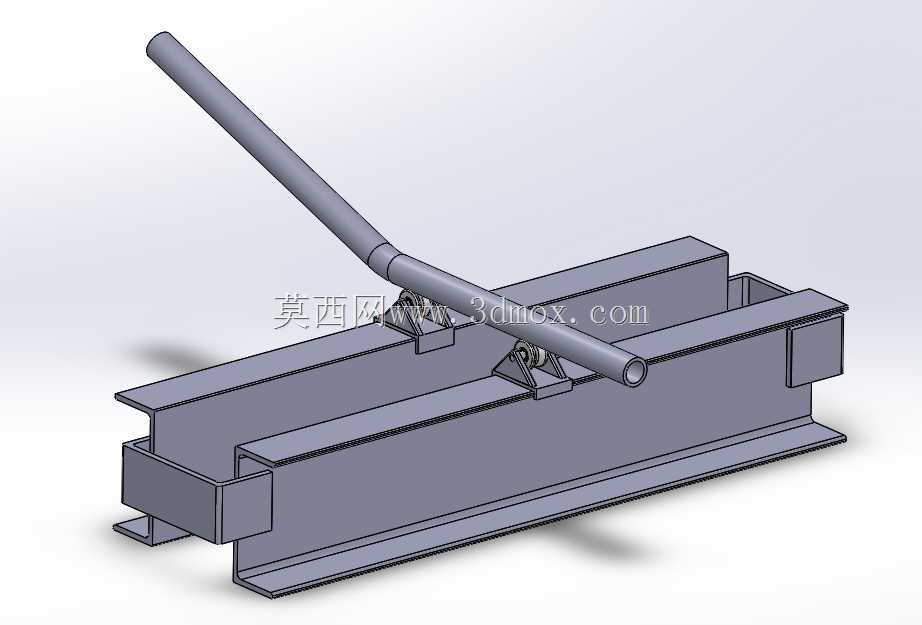

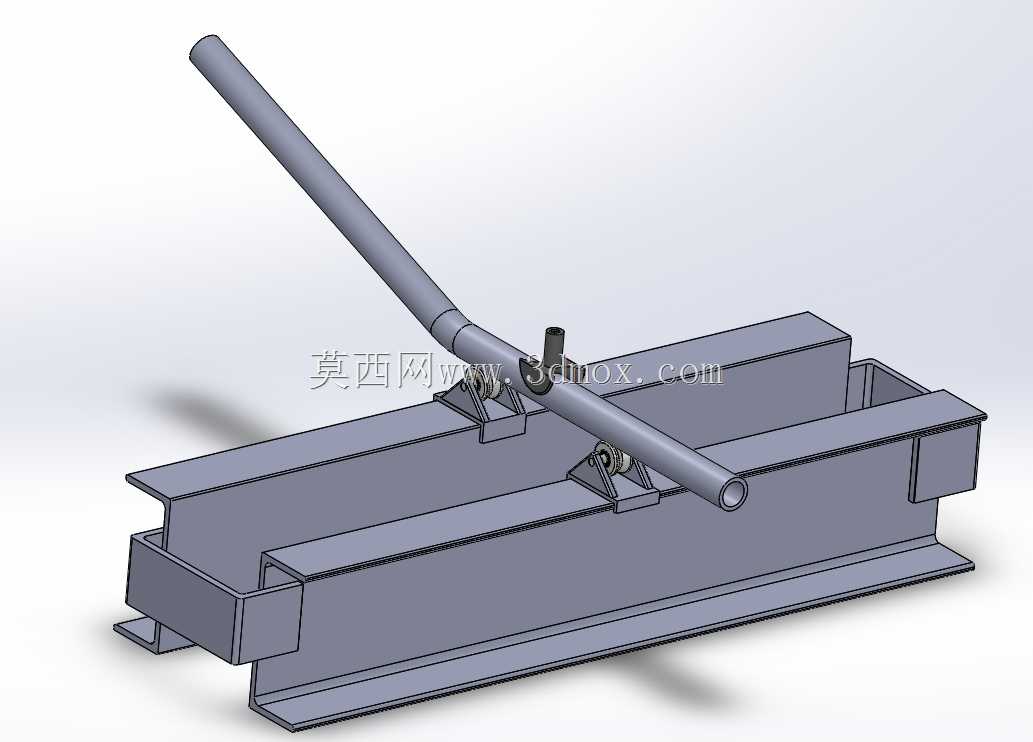

　　H型钢基座可直接采用施工现场余料切割制作，滚轮、销轴等配件均采用标准五金件，后期维护更换成本极低，施压液压元件选用通用小型手动液压单元，配件通用性强，出现故障时可快速替换。工装整体无复杂电控或管路连接，移动时可通过人工抬运或叉车转运，适合多作业点流动使用，弯管作业时管材从两个支撑滚轮之间穿过，压头对准管材弯折点后，扳动手柄驱动液压推杆下行，即可逐步将管材压至预设弯曲角度，基座侧面可加装角度标尺，操作人员可直观观察弯折角度，无需反复测量校准，有效提升现场弯管作业的效率。
