液压机用膛线加工定位装夹夹具

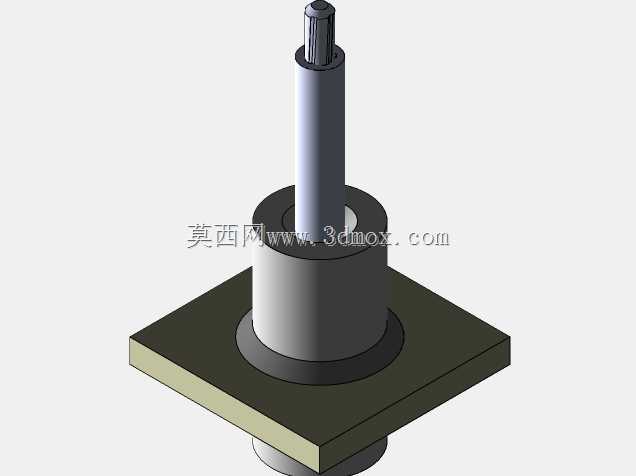

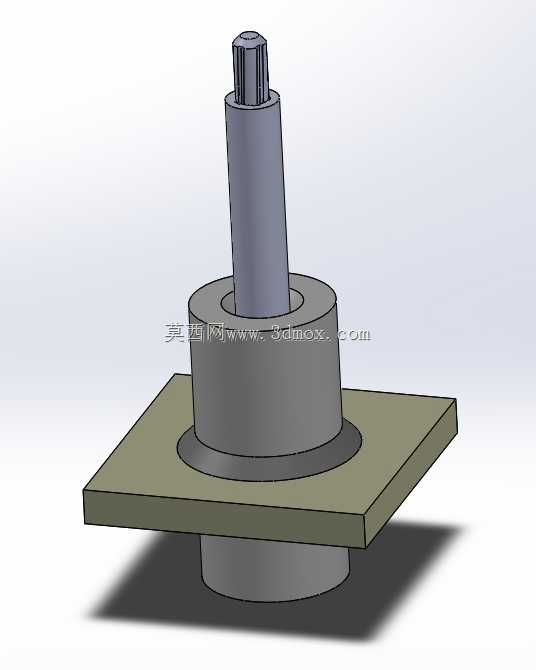

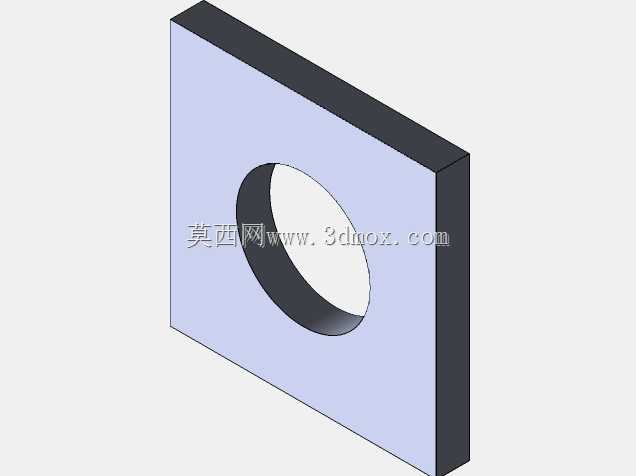

　　在身管类零件膛线加工工序中，工件的同轴度定位、轴向锁紧可靠性直接决定膛线的加工精度与成品合格率，这款适配液压机配套使用的膛线夹具，正是针对小口径身管膛线压制成型工序开发的专用装夹部件。从结构布局来看，夹具采用三段式同轴设计，底部为穿过安装平台的定位柱段，中间是直径更大的承载凸台，上部为带防滑齿纹的工件装夹芯轴，整体采用回转体对称结构，所有配合面均设置同轴度公差要求，避免装夹后工件出现径向偏摆。安装边界上，夹具依靠中间凸台与方形安装板的上表面贴合实现轴向定位，底部定位柱与安装板的预制通孔采用H7/h6间隙配合，装配后可快速完成夹具与液压机工作台的同轴找正，方形安装板的边长尺寸适配常规小型液压机的工作台T型槽间距，

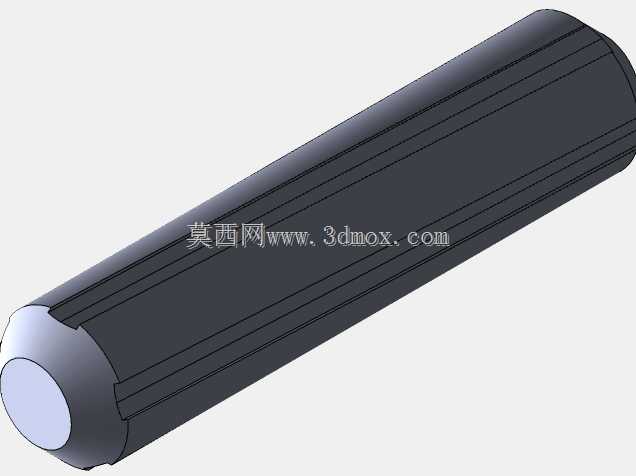

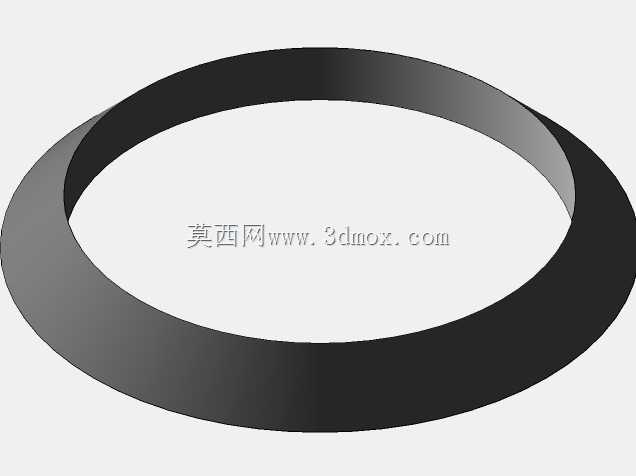

　　无需额外制作过渡连接板即可完成固定，上部芯轴的外径尺寸与待加工身管的内孔基准尺寸匹配，芯轴顶端的齿纹结构可嵌入工件端部的预制卡槽，防止压制成型过程中工件随压头转动出现膛线错位。设计过程中重点考虑了液压机压合工序的受力特性，中间承载凸台的直径大于工件端部的受力接触面，可将压头施加的轴向压力均匀传递到安装平台，避免局部应力集中造成安装板变形，芯轴与凸台的连接位置设置圆弧过渡，减少长期交变载荷下的应力断裂风险。实际应用场景中，该夹具主要配套小型液压机完成身管内膛阴线的冷压成型作业，相比传统三爪卡盘装夹方式，这款专用夹具无需反复找正工件同轴度，装夹效率提升60%以上，同时芯轴与工件内孔的全周贴合可避免装夹变形，

　　保证膛线成型后的直线度与缠度公差符合设计要求。夹具的下部定位柱长度经过精准核算，穿过安装板后预留的锁紧段长度刚好适配液压机工作台下方的锁紧螺母厚度，不会出现锁紧行程不足或伸出过长干涉下方液压管路的问题，上部芯轴的有效装夹长度覆盖常规小口径身管的装夹定位需求，针对不同内径的工件仅需更换对应尺寸的上部芯轴组件，底座部分可通用，降低了多规格产品生产的工装投入成本。
