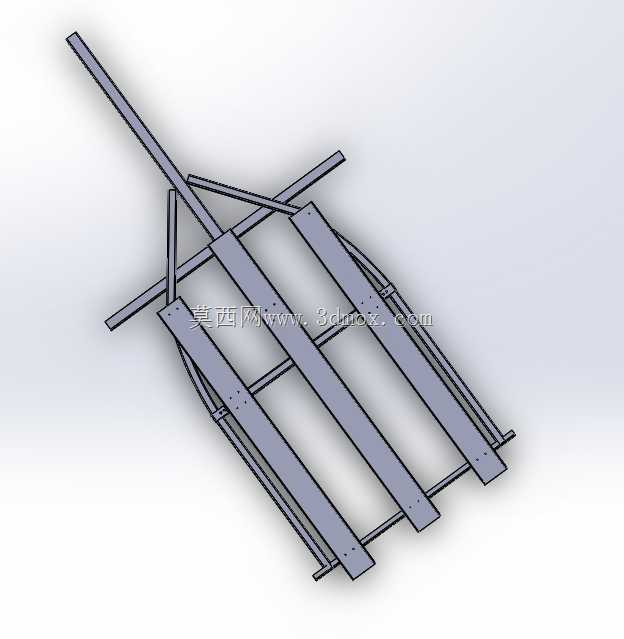

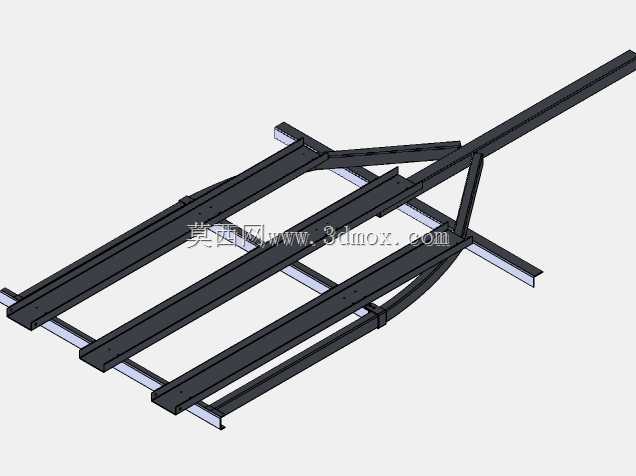

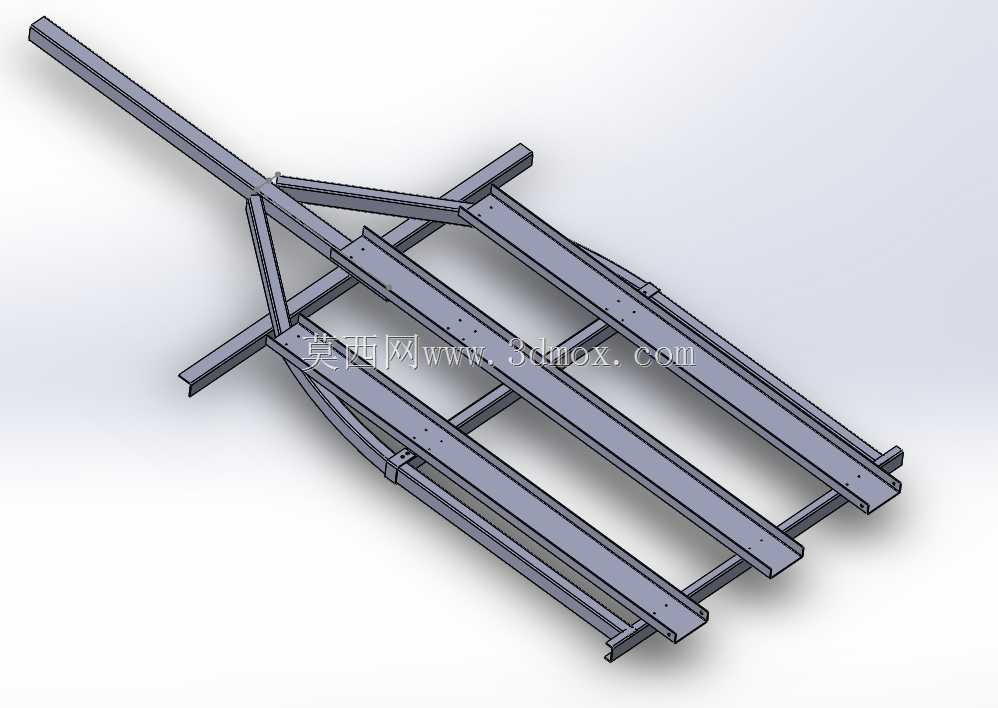

越野拖挂式房车承载拖车框架结构

　　该框架结构主要面向非铺装路面越野场景下的拖挂运载需求，作为拖挂设备的核心承载基体，承担上方搭载舱体、物资装备的全部静载荷与行驶过程中的动载荷，同时传递牵引车的牵引力、制动力，抵消越野路面颠簸带来的扭转、冲击载荷，是越野拖挂装置的核心受力骨架。从结构设计逻辑来看，整体采用纵梁为主、横梁补强的框架式布局，前端收窄形成三角牵引连接段，直接适配牵引车后拖钩的安装点位，该段采用双斜梁对称布置的形式，将牵引点的集中载荷均匀分散到两侧主纵梁上，避免单点应力集中导致的结构开裂。主承载段采用三根平行纵向主梁作为主要承力构件，搭配多根等距布置的横向连接梁形成格栅式承载面，既保证了上方搭载物的安装支撑点位密度，又通过框架结构的力学特性降低整体自重，

　　相比整块钢板的承载结构减重超过40%，同时预留了充足的安装孔位，可根据后续改装需求固定货箱、露营舱、专用设备等不同搭载模块。设计阶段充分考虑了焊接工艺的可行性，所有构件连接位置均预留了足够的焊接操作空间，栓接位置的孔位公差按照通用机械安装标准设定，既可以前期通过栓接完成预组装定位，调整整体形位公差后再进行满焊固定，有效控制焊接变形量。从安装边界来看，前端牵引段的长度适配常规越野车后保险杠到拖钩的伸出距离，避免转向过程中框架与牵引车尾部发生干涉；主承载段的宽度控制在常规越野车辆的车身宽度范围内，满足狭窄非铺装路面的通行需求；整体框架的离地间隙参照越野车辆的通过性参数设定，避免穿越沟壑、起伏路面时出现托底磕碰。

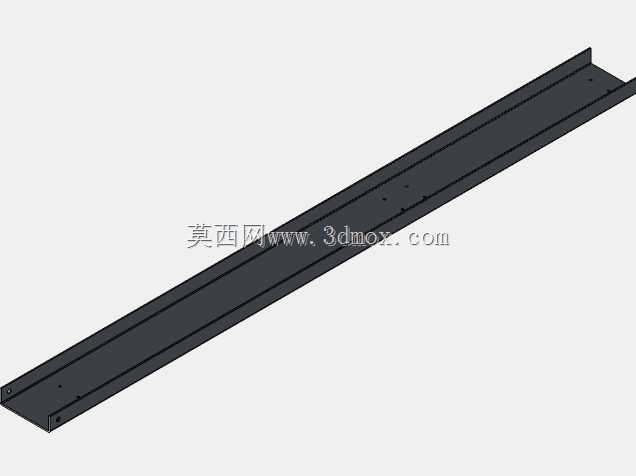

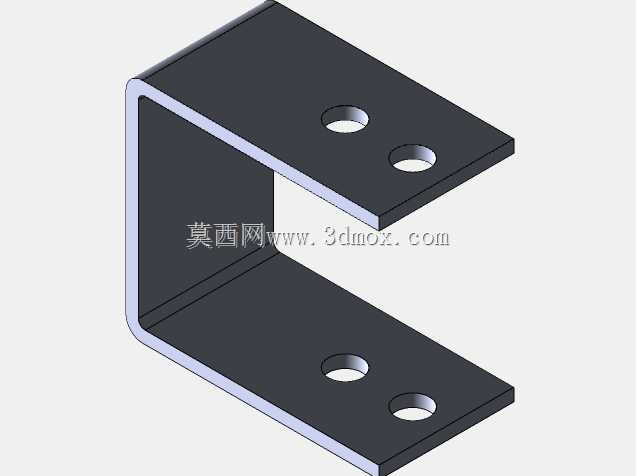

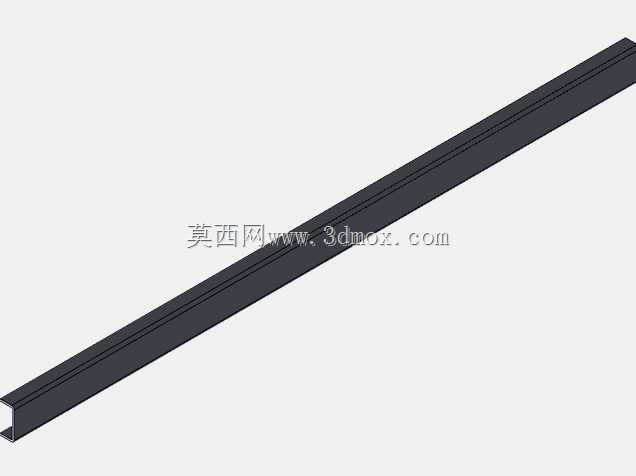

　　结构选材适配型材焊接的加工条件，所有梁体均采用标准规格的金属型材，无需额外定制异形截面材料，加工时仅需按照定长切割、打孔即可完成预制，普通具备焊接加工能力的机加工车间均可完成制作，降低了生产制作的门槛。框架上预留的各类安装位可适配悬挂组件、制动管路、线束固定、挡泥板安装等附属部件的装配需求，后续改装拓展时无需在主结构上重新打孔破坏原有受力结构，可直接利用预留孔位完成附件加装，适配不同场景下的拖挂改装需求，不管是短途物资转运、长途越野露营装备承载，还是小型专用作业设备的拖挂转运，该框架都能提供稳定可靠的承载基础。
