MR2Spyder发动机盖支撑定位卡扣结构

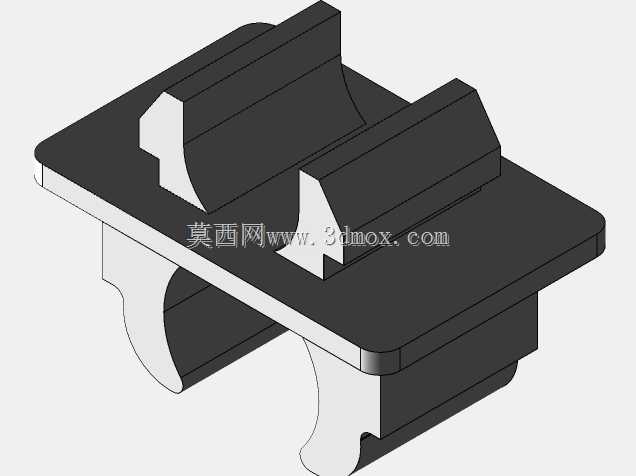

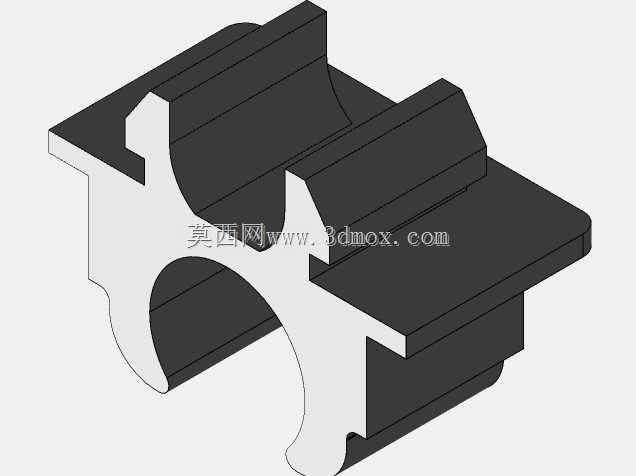

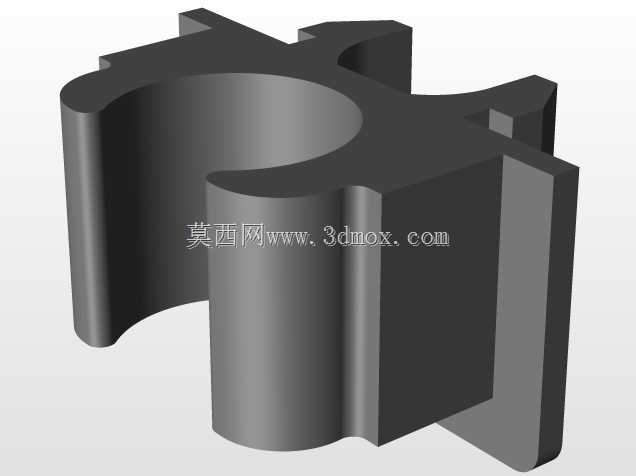

　　这款结构件主要应用于乘用车辆前舱发动机盖的支撑连杆定位场景，日常车辆维保、油液检查、舱内部件检修时，打开发动机盖后需要通过撑杆将舱盖维持在固定开启角度，而当发动机盖处于闭合锁止状态时，撑杆如果没有可靠的固定点位，会在车辆行驶过程中随车身振动产生窜动、弹跳，轻则敲击舱内钣金产生异响，重则磕碰周边线束、管路造成部件损伤，这个卡扣的核心作用就是在机盖闭合时将撑杆牢牢约束在预设安装位，消除这类行车隐患。从结构设计逻辑来看，整体采用一体化卡接式结构，底部为带圆弧抱合面的基座，圆弧曲率完全匹配撑杆的杆体外径，能够实现与撑杆的半包裹式贴合，避免撑杆在卡扣内出现径向晃动；基座上方设置对称分布的两个楔形导向卡爪，卡爪带有导入斜角，

　　撑杆压入时可以顺着斜角撑开卡爪，到位后卡爪回弹形成限位，不需要额外的紧固件就能实现撑杆的锁止固定，按压卡爪外侧即可快速解锁取出撑杆，操作力度经过适配，既不会因为卡接过松导致行驶中松脱，也不会因为卡接过紧造成开启机盖时取杆费力。安装边界方面，卡扣底部设置带定位翻边的平板安装座，安装座的平面度公差控制在0.2mm以内，能够完全贴合车身前舱的钣金安装面，安装座下方带有弹性卡脚，直接对准钣金上的预设方孔按压即可完成卡扣本身的固定，不需要额外打螺丝或者粘接，适配的钣金安装孔尺寸为常规的车用卡扣通用孔位，替换性强，不需要对原车钣金做任何二次加工。考虑到部分小尺寸桌面级3D打印设备的成型尺寸限制，设计时还做了结构优化版本，

　　去掉了非受力侧的护罩结构，将安装面调整为完全平面，降低打印时的支撑需求，即使是成型幅面较小的设备也能完整打印制作，打印完成后不需要做大量的后处理打磨就能直接使用。结构的受力部位做了加厚处理，卡爪的根部设置了圆角过渡，避免反复开合撑杆造成的应力集中断裂，整体采用实心受力结构，相比市面上常见的薄壁空心卡扣，抗疲劳强度更高，长期使用不会出现卡爪断裂、卡扣松脱的问题。实际装车测试时，在颠簸路面、高速行驶、低温环境等不同工况下，卡扣都能稳定固定撑杆，不会出现撑杆脱出、异响的问题，卡接的力度经过多轮调整，单手就能完成撑杆的取放操作，符合日常车辆使用的操作习惯。结构的外形轮廓没有尖锐棱角，所有边缘都做了R角处理，

　　安装和使用过程中不会划伤手部或者割伤周边的线束护套，整体尺寸紧凑，安装后不会突出于钣金平面过多，不会和发动机盖闭合时的背面结构产生干涉，适配MR2 Spyder车型的前舱布局，安装位置刚好处于撑杆收纳时的自然落点位置，不需要调整撑杆的原有行程就能直接适配。
