拖车配套手动摇柄式绞车结构设计

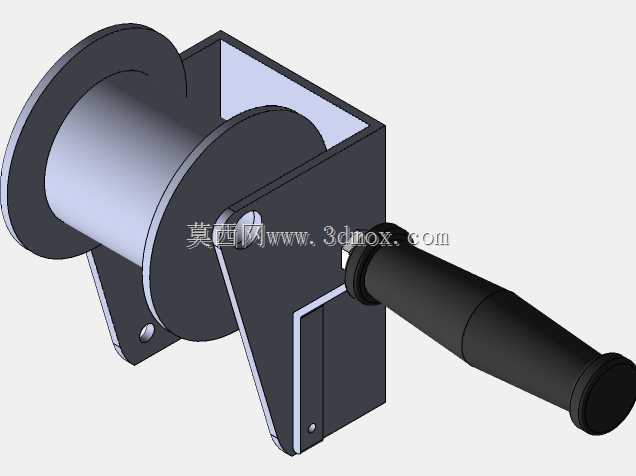

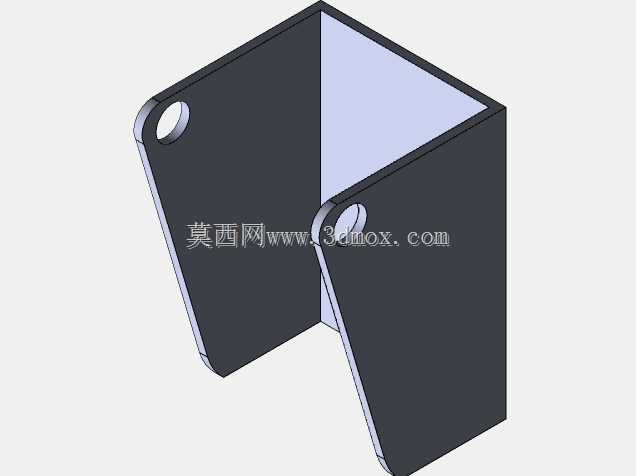

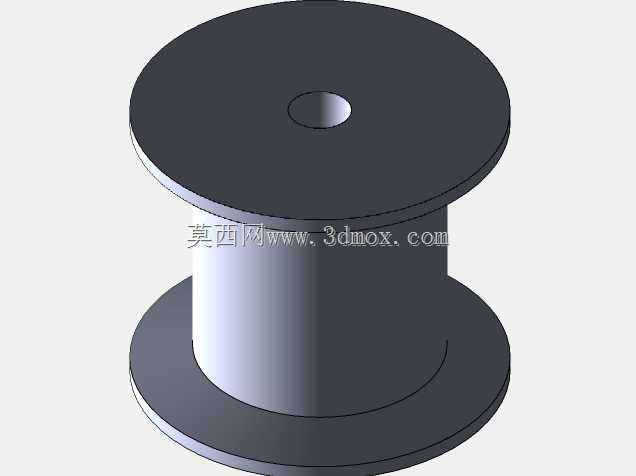

　　这款手动绞车结构主要面向轻型拖车的绳索收放场景设计，可作为非重载牵引作业的配套执行部件，适配小型拖挂设备、户外作业平台的缆绳收纳与短距离牵引需求，整体结构采用侧板支撑式布局，核心卷筒部分通过两侧立式安装板实现定位，摇柄输入轴直接与卷筒侧端的传动位连接，省去了复杂的减速齿轮组结构，整体偏向轻量化、低复杂度的设计取向，适合对成本敏感、载荷要求不高的应用场景。从安装边界来看，该绞车的安装基准为两块立式侧板的底部平面，侧板上预留的两个沉头安装孔可直接通过螺栓固定在拖车的前端安装架上，安装时需保证卷筒轴线与牵引绳索的出线方向垂直，避免绳索收放过程中出现偏磨、卡滞的问题；卷筒的容绳宽度根据常规轻型拖车使用的4-6mm直径编织缆绳设计，

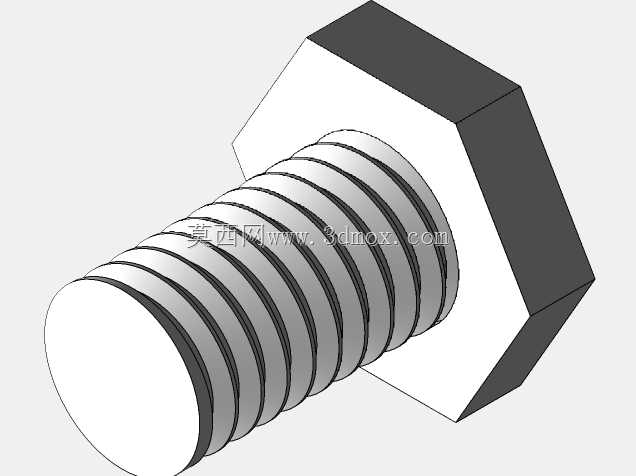

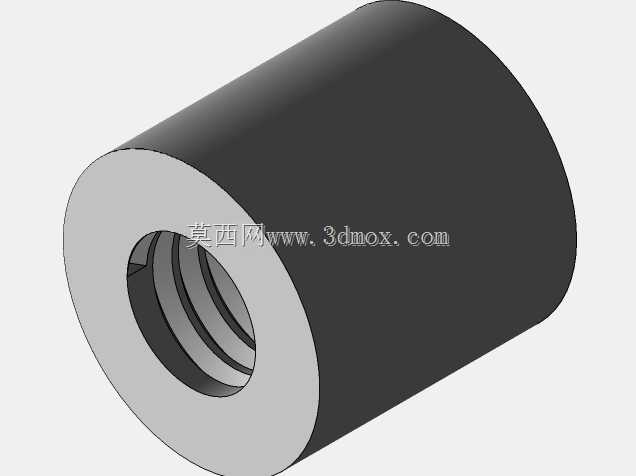

　　单层容绳量可满足十余米的收纳需求，侧板外侧的挡边直径大于卷筒外径，可有效防止绳索在收卷过程中从卷筒侧边脱出。摇柄部分采用分段式握持结构，握持段做了防滑的阶梯造型设计，操作时可通过摇柄的力臂放大输入扭矩，单人即可轻松完成空载或轻载状态下的绳索收卷作业，摇柄与输入轴的连接位做了防脱定位结构，可避免操作过程中摇柄从轴端滑脱。设计过程中优先考虑了结构的易加工性，所有板件均采用常规钣金折弯工艺即可成型，卷筒部分可采用标准圆管切割加工，不需要复杂的曲面加工工序，整体装配仅需销轴、螺栓类标准紧固件即可完成，不需要定制特殊连接件；结构上没有设置自锁式棘轮机构，因此在实际使用时需配合绳索末端的锁止结构完成负载固定，避免出现绳索溜放的问题，

　　该结构更偏向于概念验证、方案选型阶段的参考设计，可作为拖车改装、小型牵引设备开发时的结构参考，建模时还原了各部件的装配间隙，可直接用于结构干涉检查、安装位匹配验证，也可在此基础上增加棘轮锁止结构、表面防滑镀层设计，进一步拓展其实际使用场景。
