GT2型20齿5mm孔径同步带轮结构

项目分类:通用机械零部件 发布时间:2022-06-28 ID:665852
  • GT2型20齿5mm孔径同步带轮结构
  • GT2型20齿5mm孔径同步带轮结构
  • GT2型20齿5mm孔径同步带轮结构
  • GT2型20齿5mm孔径同步带轮结构

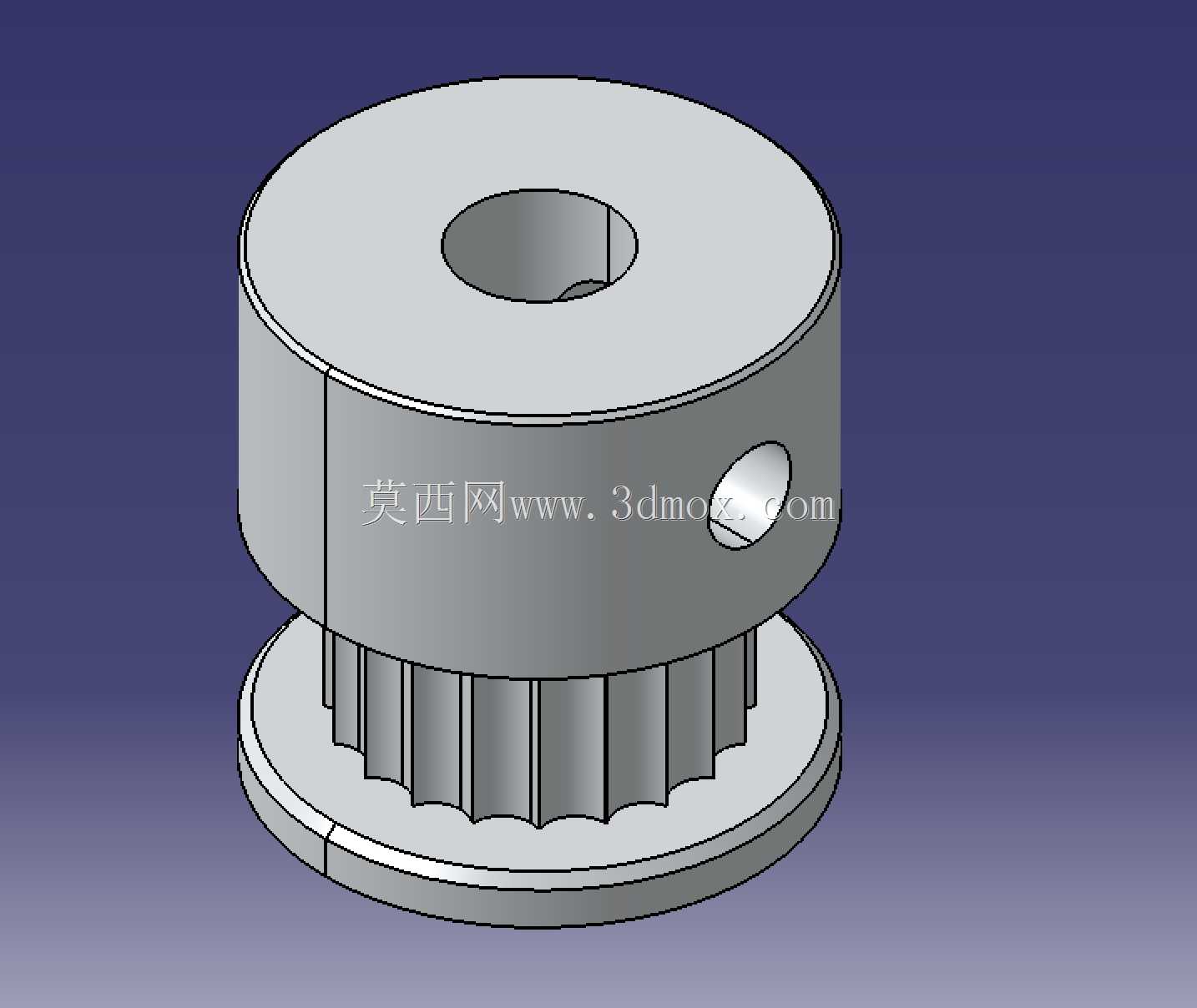

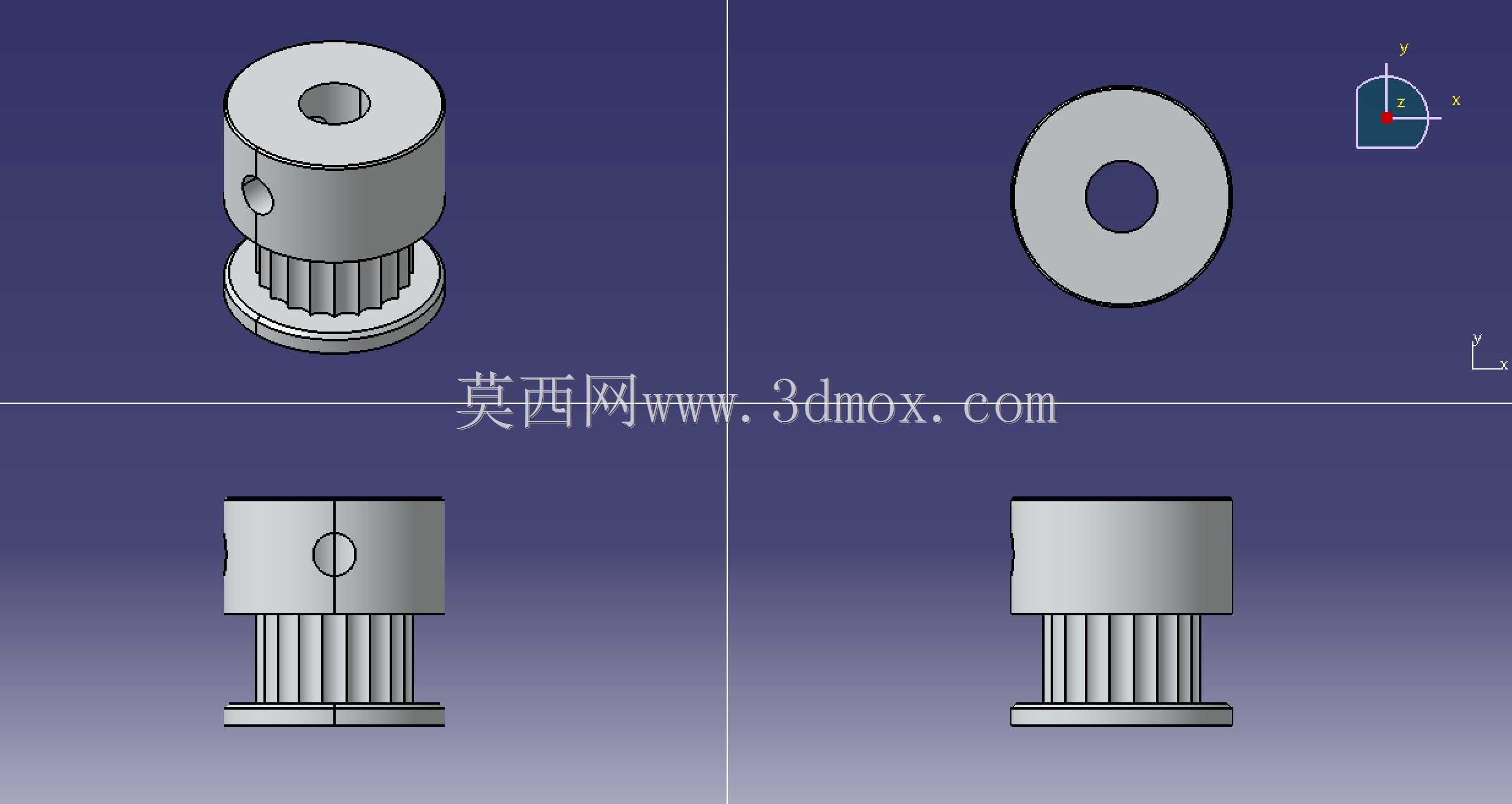

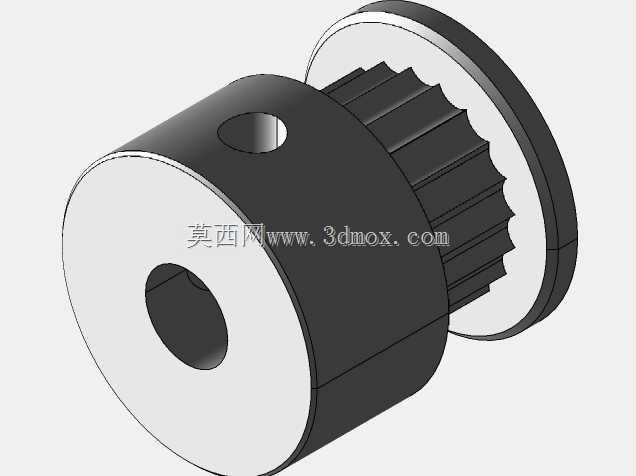

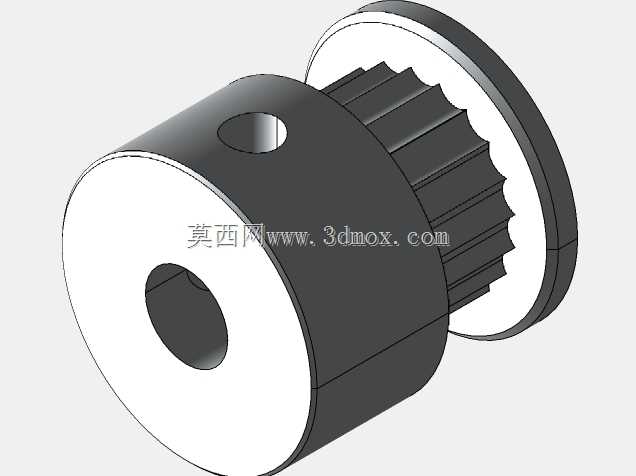

  这款同步带轮是精密传动场景里的常用基础件,日常在小型自动化滑台、桌面级运动机构、线性传动模组里都能见到它的身影,核心作用是和GT2规格同步带啮合,传递旋转动力同时保证传动比精准,不会出现普通平带传动的打滑丢步问题,很多需要精准定位的小型运动机构都会优先选这类齿形的带轮。从结构设计来看,带轮主体采用一体式圆柱结构,下部带挡边凸缘,这个凸缘的作用是约束同步带的运行位置,避免高速运转或者负载波动时同步带从带轮齿槽内脱出,省去了额外加装挡圈的工序,也缩小了整体安装占用的轴向空间。中间的5mm通孔是安装轴的配合位,适配常规直径5mm的光轴或者电机输出轴,侧面设置的径向顶丝孔,是用来穿入紧定螺钉的,安装时把带轮套到对应轴的指定位置,

  拧紧顶丝就能把带轮和轴锁死,传递扭矩的时候不会出现相对转动,这种固定方式拆装方便,不需要做复杂的轴键槽加工,很适合小型轻量化的传动场景。齿部采用标准GT2齿形,齿距2mm,20齿的规格对应的节圆直径有固定的标准值,建模的时候齿形轮廓严格按照啮合参数绘制,齿槽的深度、齿顶的圆角都做了适配处理,保证和同步带啮合的时候齿面接触均匀,不会出现卡滞或者过度磨损带齿的问题,运转时的噪音也能控制在较低水平。设计的时候特意考虑了安装边界,带轮的总轴向长度、凸缘的外径、顶丝孔的位置都做了尺寸校核,安装时不会和周边的轴承座、机架立板、电机端盖产生干涉,不管是直接装在步进电机输出端,还是装在传动轴的支撑端,都能匹配常规的安装间距。这类带轮在使用的时候,

  要注意轴孔和安装轴的配合公差,间隙不能过大,否则高速运转时会出现径向跳动,影响传动精度,顶丝锁紧的时候最好在轴面磨一个小平面,避免顶丝尖端和光轴表面接触时打滑松脱。齿面的粗糙度也有讲究,不能过于粗糙否则会加速同步带的磨损,也不能过于光滑导致啮合时带齿和轮齿之间附着力异常,合适的表面处理能有效延长整套传动副的使用寿命。
