三缸发动机侧置排气歧管结构设计

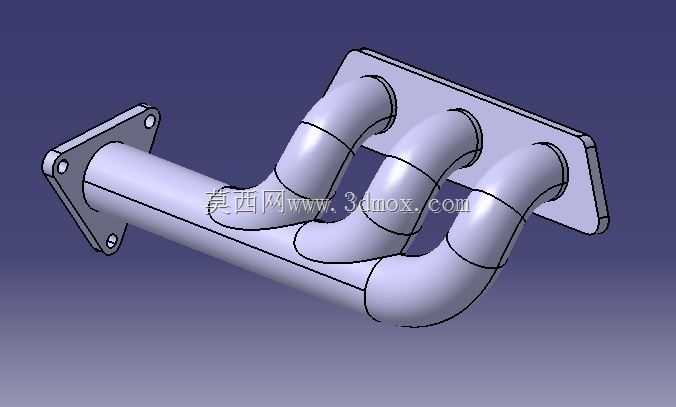

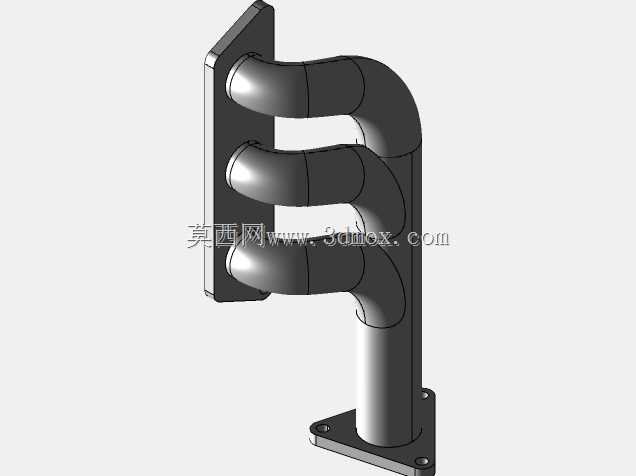

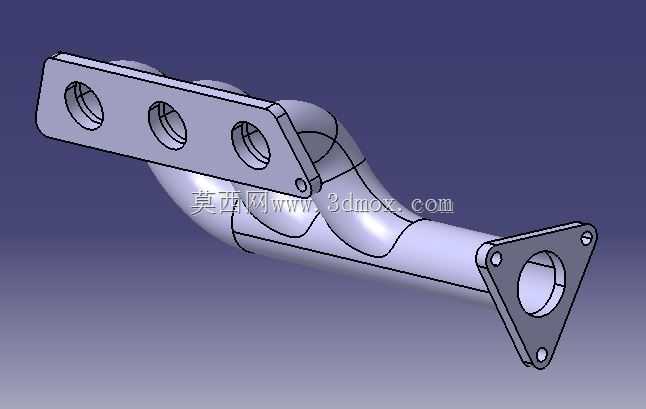

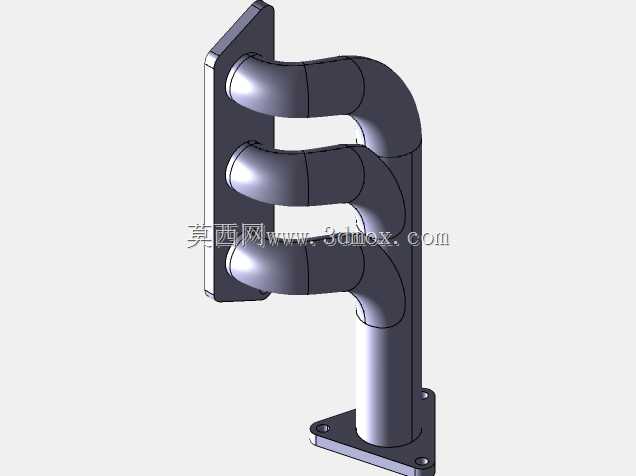

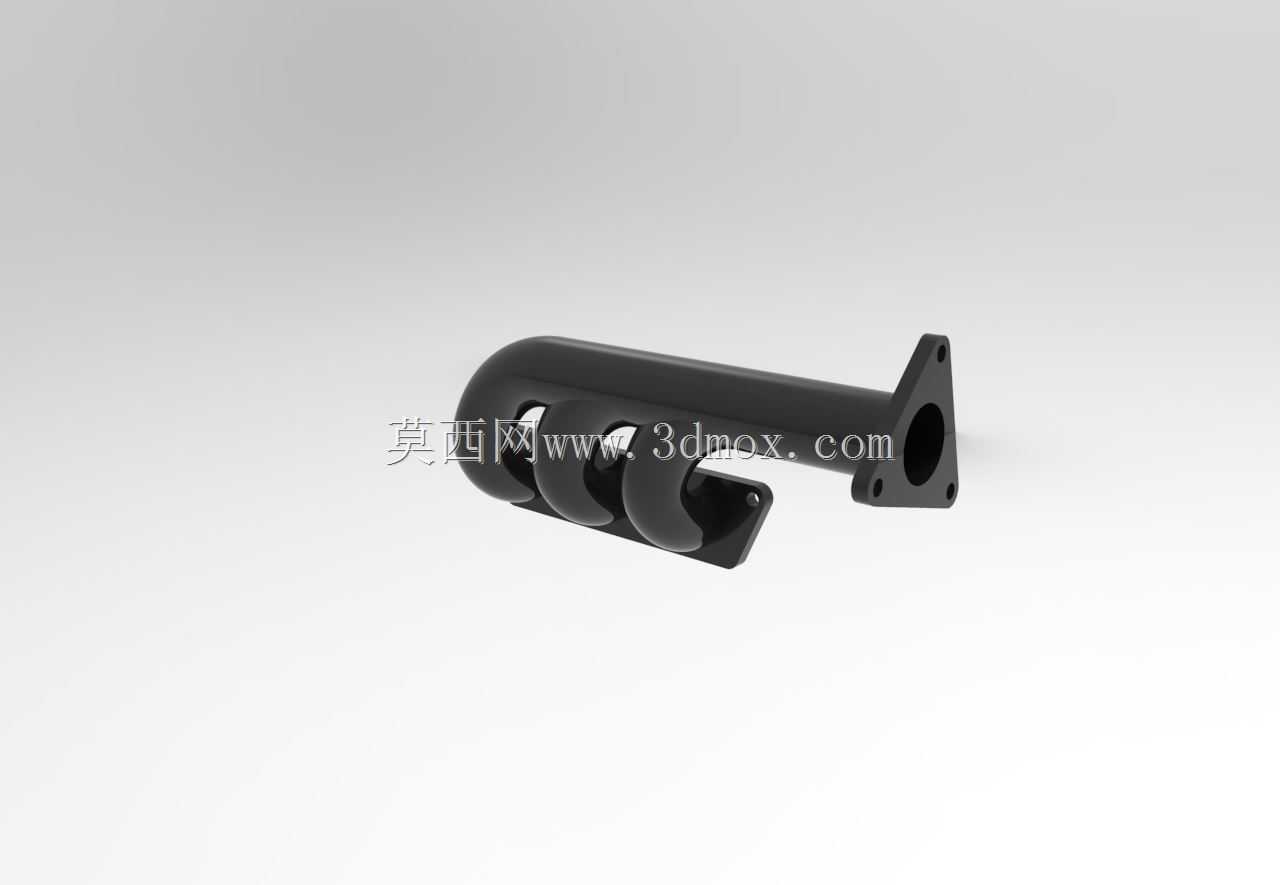

　　这款排气歧管对应三缸内燃机的排气侧布设需求，核心作用是将三个气缸排出的高温废气有序汇集，导入下游排气总管，最终送入三元催化、消声等后处理装置，是内燃机进排气系统中直接影响排气效率、发动机泵气损失的关键结构件。从结构设计来看，三个进气支管采用等长化的弯管曲率设计，每段支管的弯折弧度经过反复校核，既规避了相邻气缸排气脉冲的相互干涉，减少排气背压波动对气缸扫气效率的负面影响，也能让各缸排气背压保持在均衡区间，避免因各缸排气阻力差异导致的动力输出不均问题。安装边界上，歧管两端均采用平面法兰结构，进气侧法兰对应发动机缸盖的排气口位置开设三个对接端口，法兰上预留四个螺栓安装孔，孔位公差严格匹配缸盖安装基准，

　　装配时配合耐高温密封垫片即可实现端面密封，防止高温废气泄漏；出气侧法兰为单端口结构，对接下游排气总管的安装面，同样采用螺栓压紧的密封形式。管路部分采用圆滑过渡的弯管构型，没有突变的截面折角，能减少废气在管路内部的紊流阻力，管壁厚度均匀，既满足高温工况下的结构强度要求，也能控制整体重量，避免给发动机排气侧增加过多额外负载。在实际装车场景中，这类排气歧管多用于小排量三缸乘用车发动机，也可适配同缸数的通用小型内燃机、发电机组动力单元，设计时充分考虑了发动机舱的布局边界，支管的弯折走向避开了周边的线束、冷却管路等附属部件，安装后不会出现运动干涉。建模过程中对每段弯管的曲率半径、法兰端面的平面度、安装孔的位置度都做了参数化约束，后续如果需要调整适配不同排量的机型，只需修改对应支管长度、法兰孔位参数即可快速迭代，不需要重新搭建整体结构框架，能大幅缩短同系列产品的开发周期。
