2'6"X5"模块化焊接台面套件结构

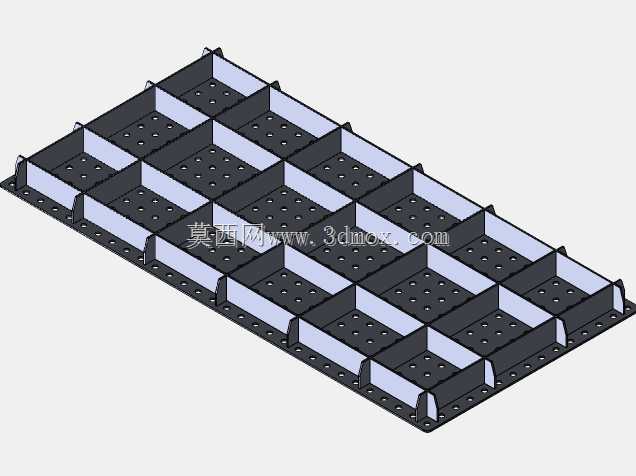

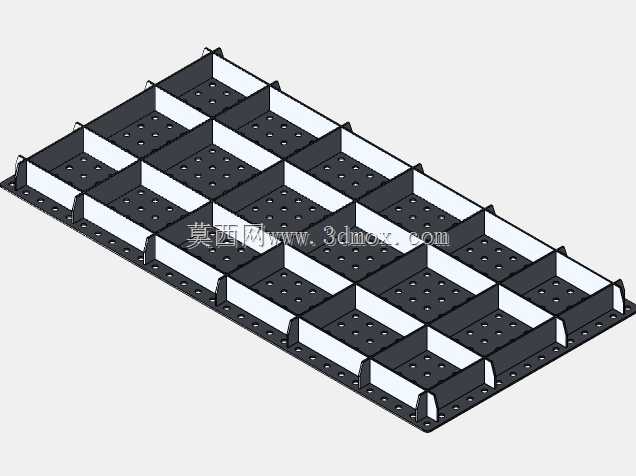

　　在精密焊接加工、小型工件组对、电子元器件引脚焊接、五金小件铆接等作业场景中，工装台面的平面度、定位兼容性、操作便利性直接决定了作业效率与成品精度，这款模块化焊接台面套件正是针对小尺寸精密焊接作业需求开发的工装承载结构。从结构设计逻辑来看，整体采用2英尺6英寸乘以5英寸的台面边界尺寸，适配桌面级焊接工位、小型自动化焊接工作站的安装空间，台面底部预留的阵列安装孔位可直接与标准铝型材机架、固定式工作台架完成锁附，无需额外加工过渡连接板，大幅降低工位搭建的加工成本。台面主体采用分格式格栅结构设计，每个独立格槽都设置了带定位孔的承载底板，格槽之间通过凸起的分隔挡边形成独立作业区间，可同时承载多组小型待焊工件，避免焊接过程中工件移位、

　　焊渣飞溅到相邻工位造成的工件污损；格槽侧壁预留的缺口结构可方便操作人员取放工件，也能为焊枪、焊接夹具的操作留出足够的避让空间，避免工装结构与作业工具发生干涉。台面表面的阵列孔位兼容标准定位销、快速夹钳的安装尺寸，可根据待焊工件的外形尺寸灵活调整定位组件的位置，无需重新制作专用工装就能适配不同规格小型工件的焊接定位需求，对于多品种小批量的焊接加工场景，能大幅减少工装切换的准备时间。台面边缘设置的连续安装孔可配合挡屑板、焊渣收集槽等附属配件使用，焊接过程中产生的焊渣、废屑可直接通过格槽底部的预留孔隙落入下方收集结构，减少台面清理的工作量，也能避免高温焊渣堆积在台面对台面平面度造成损伤。整套结构采用等强度设计思路，

　　在保证台面整体承载能力满足常规小型工件焊接载荷要求的前提下，通过格栅式的镂空结构降低了台面整体重量，既方便台面的搬运与安装调整，也能减少材料用量控制工装制造成本。分隔挡边与台面底板采用一体化拼接结构，连接位置做了圆角过渡处理，避免应力集中导致长期受载后出现结构变形，保证台面长期使用后的平面度精度，满足精密焊接作业对工装基准面的精度要求。
