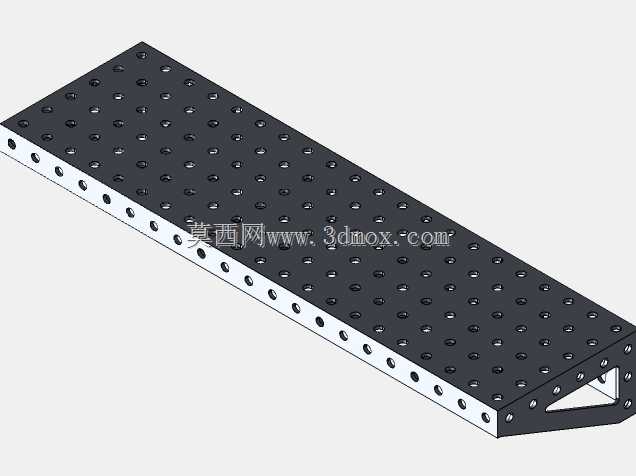

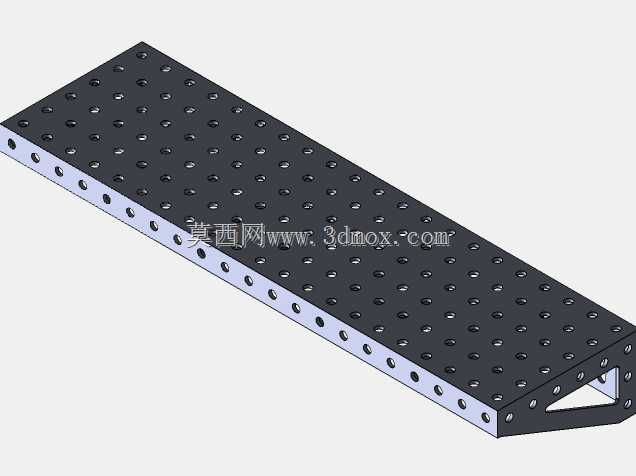

42英寸×12英寸CertiFlat焊接扩展平台

　　这款CertiFlat fabWing扩展平台是焊接工装体系里的模块化扩展构件，核心定位是为标准焊接工作台提供侧向作业面延伸，适配多工位并行焊接、长尺寸工件组对的作业需求，在五金加工、钢结构预制、小型设备机架焊接场景中应用广泛。从结构设计来看，平台主体采用高刚性钢板加工成型，台面按照标准D16/D28焊接工装孔系做等距阵列排布，所有孔位的位置度公差控制在±0.05mm以内，可直接与标准焊接工作台的孔位通过快速锁紧销实现无间隙对接，不需要额外加工过渡连接结构，安装时仅需对齐侧边基准面，插入锁紧销即可完成固定，单块平台的安装耗时不超过两分钟，能快速根据当日作业的工件尺寸调整工作台的有效作业范围。平台的侧边做了加厚围边处理，

　　围边上同样排布了同规格的工装孔，既可以用来安装侧面定位挡块、快速夹钳，也能作为相邻扩展平台的连接基准，多块平台拼接时可以通过侧边孔位穿入连接销，保证拼接后的整体平面度误差不超过0.2mm/米，满足长尺寸型材、框架类工件的组对精度要求。平台底部设置了三角加强筋结构，筋板与台面、围边采用满焊连接，在承受150kg均布载荷时台面的形变量不超过0.1mm，不会因为工件重压出现台面凹陷影响组对精度。在实际使用场景中，这类扩展翼板常用来放置待焊接的小型零部件、延伸长工件的悬空支撑段，比如焊接2米以上的铝型材框架时，标准工作台长度不足的部分就可以通过两块该型号扩展平台拼接补足，避免工件悬空导致的焊接变形；在做小型箱体类工件焊接时，

　　也可以将扩展平台作为独立的副工位，放置焊枪、量具、待装配件，减少主工作台面的杂物堆放，提升作业效率。平台的孔系兼容市面上主流的焊接工装附件，包括可调定位角尺、快速压紧器、万向支撑座等，不需要单独采购适配的特殊附件，能直接融入现有工装体系，降低车间的工装采购成本。平台的台面做了发黑防锈处理，焊接飞溅附着后容易清理，不会因为长期焊渣粘结堵塞工装孔，日常维护仅需在作业结束后用钢丝刷清理台面即可，不需要做特殊的防锈养护。从安装边界来看，该平台对接端的连接孔位与标准12英寸宽度的焊接工作台侧边孔位完全匹配，安装后平台上表面与主工作台面的高度差控制在0.1mm以内，不会出现台阶影响工件平移，平台外伸端的底部预留了支撑腿安装孔，在承载较重工件时可以加装可调支撑腿，进一步提升整体结构刚性，避免外伸端出现下挠。
