12英寸宽90度U形焊接直角定位套件

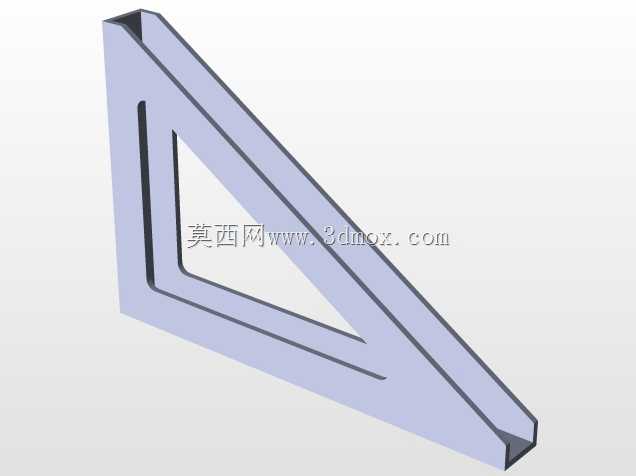

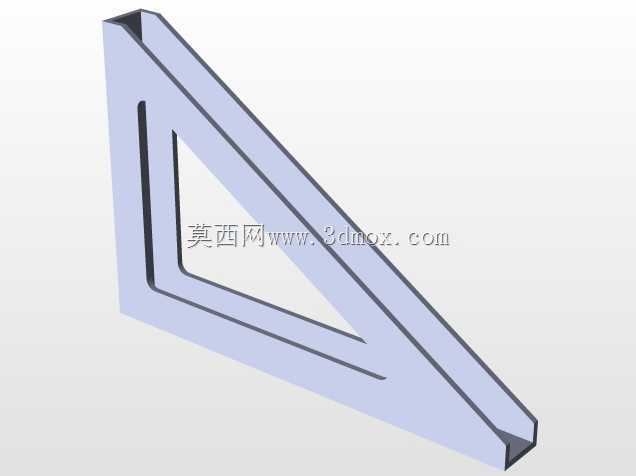

　　在钢结构焊接、型材框架拼装、设备机架组对的作业场景里，直角定位的精度直接决定后续装配的适配度，传统靠尺多为实心结构，在U形型材、方管的直角拼接时，无法卡入型材内腔完成贴靠定位，容易出现焊后角度偏差、框架对角线超差的问题，这款90度U形焊接套件正是针对这类作业痛点设计的定位工装。从结构设计来看，套件采用双侧带限位挡边的U形截面，整体为直角三角形构型，斜边做了等宽的加强筋结构，既保证直角定位的基准精度，又能通过U形槽直接卡套在对应规格的方管或型材端部，不需要额外扶持就能保持两个待焊型材的垂直姿态，避免点焊过程中构件移位。外形尺寸上，套件的直角边长度适配12英寸与18英寸规格的型材拼接作业，2英寸的槽宽刚好匹配对应壁厚的方形型材，

　　安装时不需要对型材端部做额外裁切处理，直接将两个待焊型材分别抵靠在套件的两个直角内侧面，就能快速完成90度姿态定位，挡边的高度刚好覆盖型材的拼接接触面，不会干涉焊枪的行走路径，点焊完成后可以直接沿型材轴向滑出套件，不会被焊渣卡滞。不同于普通平板直角尺只能完成平面靠位，这款套件的U形结构可以同时约束型材的上下、左右两个维度的偏移，组对时不需要反复测量对角线调整角度，单人就能完成中型框架的直角拼接作业，在批量生产设备护网框架、铝型材工作台支架、小型钢结构支架时，能大幅减少组对调校的时间。设计过程中特意将直角的内边做了微小的避空倒角，避免型材端面的毛刺、焊渣凸起影响定位面的贴合精度，外侧的斜边加强结构在保证整体刚性的同时，

　　减轻了套件自身重量，作业人员手持移动时不会有过重的负担，长时间作业也不易产生疲劳。在实际焊接作业中，这类定位套件可以配合快速夹钳使用，也可以直接依靠自身的卡紧力完成临时固定，针对2mm以内壁厚的型材拼接，不需要额外施加夹紧力就能保证定位精度，焊后构件的角度偏差可以控制在0.5度以内，完全满足通用机架、防护框架的装配精度要求，避免后续安装护板、脚轮等配件时出现孔位不对齐的问题。
