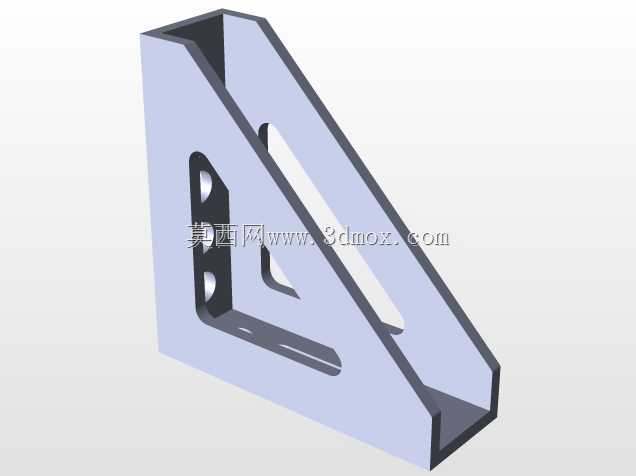

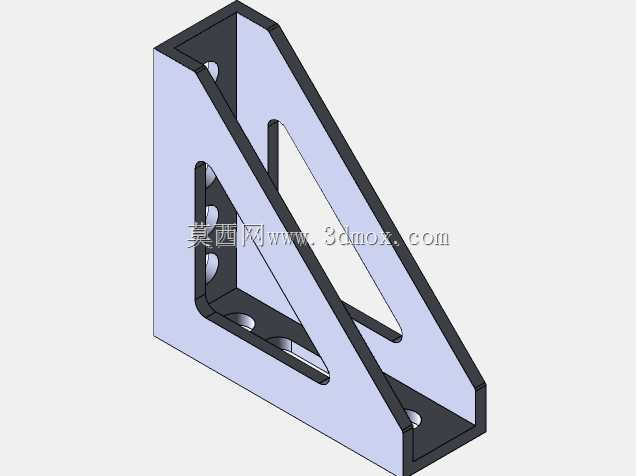

6英寸规格90度U形焊接加强角撑结构

　　在非标机架搭建、工业铝型材框架加固、小型设备机座焊接作业中，直角部位的连接强度直接决定整体结构的抗形变能力与长期运行稳定性，这类U形焊接套件正是针对直角衔接场景开发的标准化支撑构件。从实际使用场景来看，这类构件常被用于设备框架的角部补强、工装夹具的基座直角固定、输送线侧边支架的连接加固，能够替代现场焊接临时切割的角撑板，减少现场下料、打磨的工作量，提升装配一致性。该构件采用直角三角形的力学支撑结构，两个互相垂直的安装面可分别贴合待连接的两个垂直型材或板材端面，斜向的支撑臂形成稳定的三角传力路径，可有效分散垂直载荷与侧向扭力带来的应力，避免直角连接部位在长期受载后出现焊缝开裂、结构变形的问题。构件的斜向支撑臂上开设了长圆形减重孔，

　　在不影响整体抗弯抗扭强度的前提下，有效降低了构件自身重量，同时也为现场布线、穿装小型管线预留了空间，适配设备集成时的走线需求。两个垂直安装面上均预制了标准安装孔位，孔位间距匹配通用工业型材的槽道间距，既可以采用焊接方式与金属框架永久固定，也可以通过螺栓紧固件实现可拆卸式连接，适配不同的装配工艺需求。从安装边界来看，该构件两个垂直边的长度均为6英寸，支撑面宽度为2英寸，形成90度的标准直角支撑面，安装时不会超出型材的外轮廓边界，不会对周边的其他零部件安装造成干涉，适配1.5英寸、2英寸等常见规格的工业铝型材、方钢管的直角连接场景。设计过程中对构件的折弯圆角、焊缝预留间隙都做了标准化处理，安装面的平面度控制在合理公差范围内，能够保证与被连接件的贴合度，避免因贴合间隙过大导致的连接应力集中问题，在批量设备装配中能够有效提升装配效率，降低现场加工的误差风险。
