CertiFlat U形焊接套件多孔焊接工作台

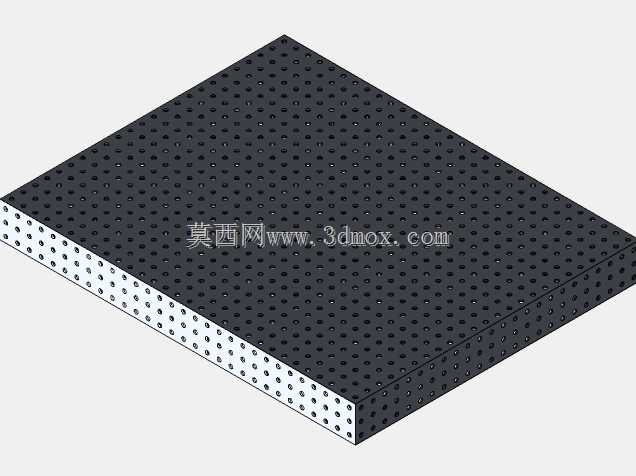

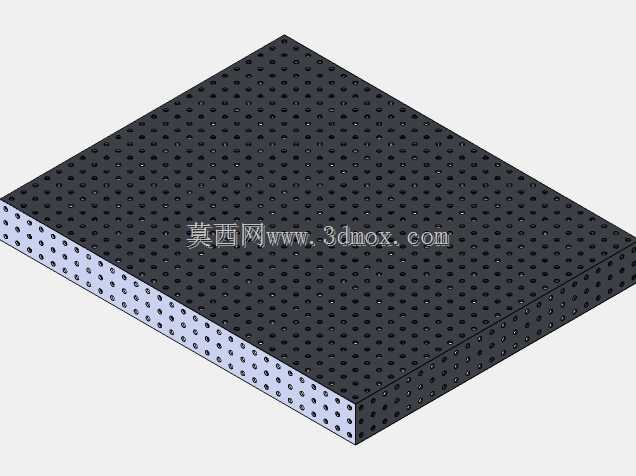

　　这款多孔焊接工作台是针对小批量钣金焊接、框架类工件组对作业设计的工装基础平台，日常在五金加工车间、小型金属构件制作工位、机电维修班组的焊接作业区都能见到它的身影，区别于传统厚重的铸铁焊接平台，它采用模块化的多孔阵列结构设计，能大幅降低工装定位的辅助耗时。从结构设计逻辑来看，平台工作面采用等间距阵列的标准圆孔布局，孔位贯穿平台上表面与相邻侧立面，配合专用的快速定位销、夹紧附件，可以在不额外制作定制工装的前提下，快速完成不同尺寸规格的方管、角钢、钣金件的定位装夹，不需要每次焊接前都划线找正，尤其适合多品种小批量的焊接加工场景，能有效压缩单件工件的装夹准备时间。平台本体采用厚钢板加工成型，侧立面同样布置有同规格的阵列孔，当需要组对L形、

　　U形的框架构件时，可以直接在立面安装定位挡块，实现工件垂直方向的定位基准，不需要额外架设直角靠尺，能有效保证焊接构件的形位公差，减少焊后校正的工作量。平台的边缘做了倒角处理，避免日常作业中尖锐边角造成的磕碰损伤，整体为方正的平板式结构，安装时可以直接放置在常规的工位支架上，也可以通过底部的安装孔配合螺栓固定在专用的设备机架上，安装边界没有突出的外挂结构，能适配多数现有焊接工位的布局尺寸，不需要对原有工位做大规模改造。在实际使用过程中，这类多孔焊接平台不需要像传统铸铁平台那样频繁做台面精度维护，钢板基材的抗焊渣飞溅性能更好，日常清理只需要铲除表面附着的焊渣即可，阵列孔内即使落入少量焊渣，也可以通过专用通杆快速清理，

　　不会因为局部孔位堵塞影响整体定位功能。针对U形焊接套件的配套设计，平台的孔位间距匹配常用的型材规格，组对U形框架时可以同时固定三个边的定位基准，有效控制焊接过程中的变形偏移，保证三个边的垂直度与平行度符合图纸要求，相比采用零散垫块、台钳辅助装夹的作业方式，能大幅降低焊接过程中工件移位导致的尺寸超差问题。平台的整体厚度经过受力校核，在常规的手工电弧焊、气体保护焊作业载荷下不会出现明显的形变，能长期保持工作面的平面度，满足一般金属构件焊接的精度要求。
