多孔阵列式U形焊接套件作业平台

　　这款多孔阵列式焊接作业平台，是针对中小件焊接加工场景设计的模块化工装基础件，在五金加工、钢结构小件制作、设备维修工位、非标件定制焊接车间都有很高的适配性。日常焊接作业里，最影响效率的往往不是焊接参数的调试，而是工件的装夹定位——传统平板焊接台需要反复打表找正、临时点焊固定靠山，换型时还要打磨焊疤清理台面，这款平台的核心设计思路就是用全域均匀分布的定位孔阵列，解决快速装夹的痛点。平台本体采用多层复合结构，顶面与侧面都布满等间距的标准定位孔，孔位公差控制在装夹配件可直接插装的精度范围，不需要额外扩孔或者修配，不管是平面工件的支撑定位，还是侧面装夹立式靠山、角度靠模，都能通过配套的快速锁销完成固定，整个装夹过程不需要焊接临时工装，

　　换型时只需要拔出锁销调整夹具位置即可，台面不会留下焊疤或者装夹损伤，长期使用也能保持基准面的平面度。从安装边界来看，平台为长方体规整结构，底部可直接适配常规车间的工位支架，也可以多台拼接组成更长的作业台面，拼接时依靠侧面的孔位就能完成定位对齐，不需要额外加工拼接基准，单台平台的尺寸覆盖了绝大多数中小尺寸焊接件的作业范围，从小型五金支架、设备钣金外壳到长度一米以内的框架类焊件，都能在台面上完成全位置装夹。平台的孔位采用通孔设计，焊接产生的焊渣、打磨碎屑可以直接从孔位漏到下方的接渣盘，不会在台面积攒影响工件放置的平整度，日常清理只需要用毛刷扫过台面就能让碎屑落出，维护成本远低于传统实心焊接平台。在功能设计上，

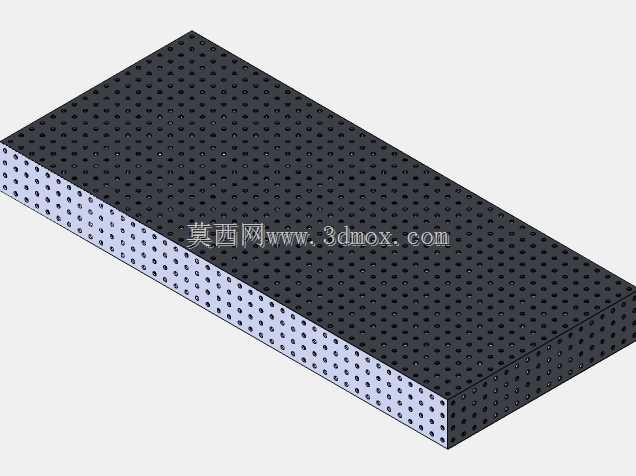

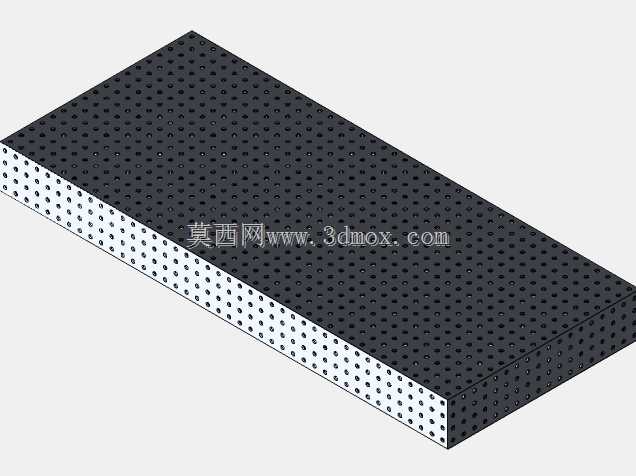

　　平台的U形套件结构让侧面也具备装夹能力，区别于传统只有顶面可用的焊接台，遇到需要立装、侧顶的焊接工况时，可以直接在侧面孔位安装压紧件、定位挡块，不需要额外垫高或者制作辅助支架，对于框架类焊件的90度拼焊作业，能同时依托顶面和侧面的孔位完成两个方向的定位，拼焊后的角度偏差可以控制在工装精度允许的范围内，减少后续焊后校形的工作量。做三维结构设计时，这类平台的孔位阵列是建模的核心难点，需要保证所有孔位的间距一致性、上下层孔的同轴度，同时要兼顾平台本体的结构强度，避免孔位过密导致平台受力变形，这款模型的结构还原了实际产品的孔位排布规律与层叠结构，可直接用于焊接工位的布局仿真、工装夹具的配套设计验证，也能作为教学场景里模块化工装的演示案例，帮助设计人员理解多孔焊接平台的装夹逻辑与结构特点。
